双孔折角式设备安装固定连接支架

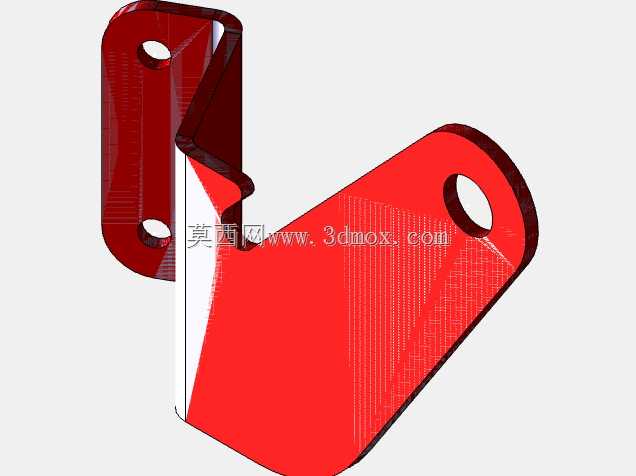

　　这类折角式双孔固定支架，在工业设备装配、电气柜体安装、小型工装夹具搭建场景中应用十分广泛，主要承担两个垂直安装面之间的载荷传递、部件定位与结构补强作用，区别于普通平面角码，该支架采用非对称折边结构，一侧为长条形竖直安装边，开设两个同轴圆形安装孔，另一侧为斜向延伸的水平承载边，开设单个圆形安装孔，这种非对称孔位布局能够适配安装空间受限、载荷方向存在偏角的特殊装配场景，避免常规直角角码在斜向载荷下出现应力集中导致的连接失效问题。

　　从结构设计逻辑来看，支架整体采用等厚板材一体折弯成型，折弯处做了圆弧过渡处理，没有尖锐的应力集中棱角，在承受交变载荷或者冲击载荷时，折弯圆角能够分散应力流，降低折弯处的疲劳断裂风险，竖直边的双孔设计采用上下等距排布，安装时可以通过两个紧固件实现竖直方向的完全定位，防止支架在长期振动环境下出现绕单孔转动的偏移问题，斜向承载边的单孔位于板面几何中心位置，能够让被连接件的载荷均匀传递到整个斜向板面，再通过折弯结构传导到竖直安装面，不会出现局部载荷过载导致的板面变形。

　　实际选型使用时需要重点关注安装边界尺寸，竖直安装边的两个孔中心距需要和安装基体上的预装孔位完全匹配，孔位公差控制在±0.1mm范围内才能保证安装时无需额外扩孔修正，斜向边的外伸长度决定了被连接件和竖直安装面之间的避让距离，设计时已经预留了足够的紧固件安装空间，不管是使用外六角螺栓还是内六角圆柱头螺栓，都有足够的扳手操作空间，不会出现螺栓无法拧紧的干涉问题。支架的板面边缘都做了倒钝处理，没有飞边毛刺，装配过程中不会划伤操作人员或者相邻的线缆、管路部件，表面的红色涂覆层一方面起到防锈防腐作用，在设备内部布线或者部件检修时，醒目的红色也能快速识别该固定点位，方便日常维护时检查紧固件的松动情况。

　　在电源变压器周边的安装场景中，这类支架常用来固定小型接线端子排、辅助散热风机或者接地铜排，因为变压器运行时会产生持续的微幅振动，支架的一体折弯结构相比拼接式角码有更好的抗振性能，不会因为长期振动出现拼接焊缝开裂或者连接松动的问题，斜向的承载边还能预留出一定的布线空间，让连接线缆可以顺着支架板面自然排布，避免线缆过度弯折导致的绝缘层破损。建模过程中需要重点控制折弯系数的准确性，因为板材折弯时会存在中性层偏移，如果折弯系数设置错误，会导致最终成型的支架孔位出现偏差，两个安装面的垂直度也会超出公差要求，实际装配时就会出现和基体贴合不严、被连接件安装角度偏移的问题，孔位的倒角处理也需要注意，安装孔两端都做了微小的沉孔倒角，既可以去除孔边的冲裁毛刺，也能让螺栓安装时顺利导入，不会出现螺栓卡滞的问题。这类支架虽然属于小型五金连接件，但在整套设备的结构可靠性中起到的作用不可忽视，很多设备运行后期出现的部件松动、异响问题，往往都是因为这类小型固定件的结构设计不合理或者安装不到位导致的，设计时充分考虑不同安装方向的载荷特性，优化孔位布局和折弯结构，才能让整个连接部位长期保持稳定的工作状态。
