变径变螺距螺旋弹簧三维结构设计

　　做了十来年结构设计，碰到过不少需要定制弹性元件的工况，常规等螺距等径弹簧很多时候没法同时满足空间约束和非线性刚度需求，这款变螺距变横截面直径的螺旋弹簧，就是针对这类特殊工况做的结构方案。

　　先从实际应用场景说起，这类非规则螺旋弹簧，最常见的使用场景是狭小安装空间内需要分段刚度的部位，比如小型精密设备的减震支座、异形空间内的复位机构、特殊工装的压紧弹性单元，还有部分医疗器械的操作端复位结构——这些场景往往没有规则的圆柱形安装腔，常规圆柱弹簧要么装不下，要么刚度曲线匹配不了负载变化要求。比如之前做过的一款小型手持检测设备，握持腔内的空间是顺着外壳曲面走的弧形窄腔，等径弹簧根本塞不进去，就算硬塞进去，弹簧伸缩过程中会和腔壁发生卡滞，用变径变螺距的螺旋结构顺着腔道走向做螺旋线，就能完美贴合安装边界，伸缩全程不会和内壁产生剐蹭。

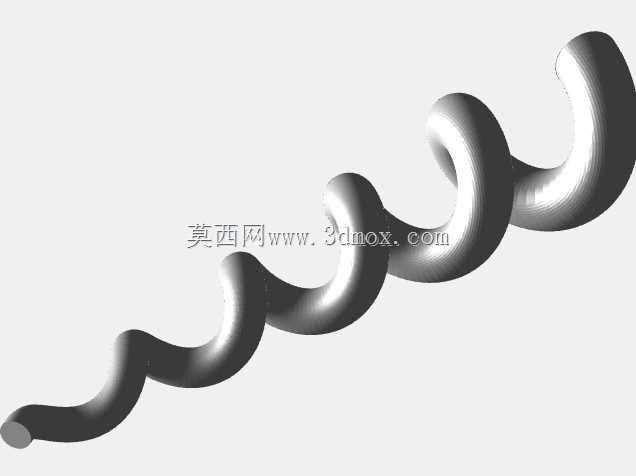

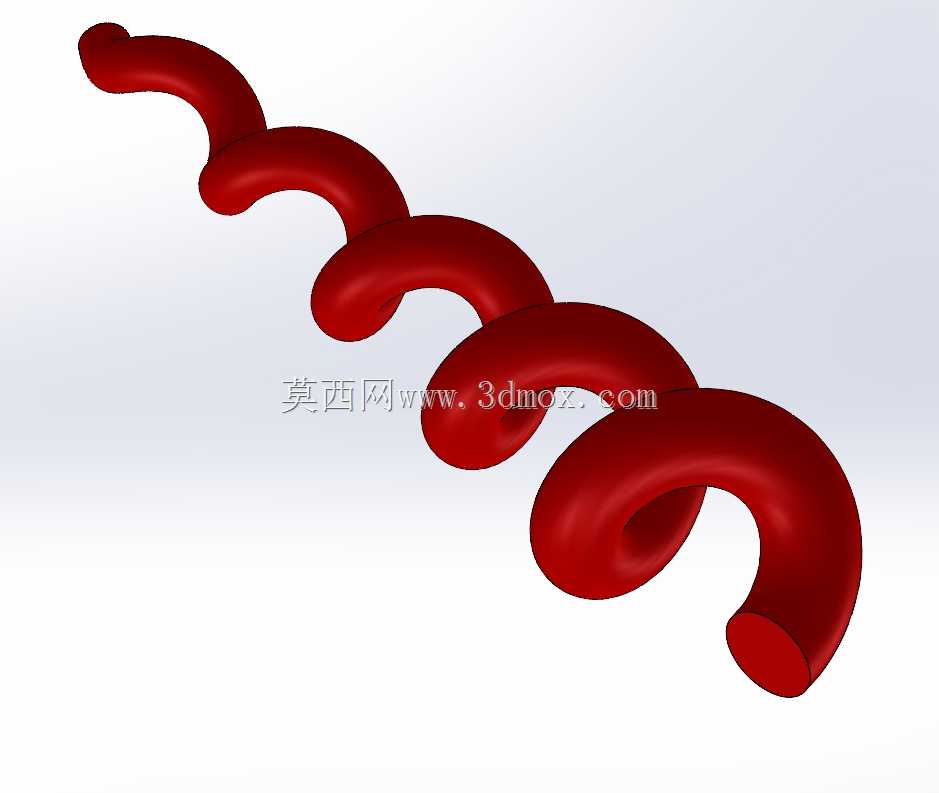

　　说到功能特性，这款弹簧和常规圆柱弹簧最大的区别就是刚度是非线性的。常规等螺距弹簧在压缩过程中刚度基本恒定，负载和压缩量呈线性关系，但很多工况下我们需要弹簧在初始压缩阶段刚度偏软，用来吸收小幅度的震动，压缩到一定行程后刚度快速上升，起到硬限位的缓冲作用，避免机构过冲。这款弹簧通过两个维度的参数调整实现这个特性：一是螺旋线的螺距从一端到另一端逐渐变化，初始段螺距大，圈与圈之间的间隙大，小负载下就能产生形变，随着压缩行程增加，小螺距段的簧圈逐渐并紧，有效工作圈数减少，刚度自然上升；二是簧丝的横截面直径顺着螺旋走向渐变，细径段形变能力强，粗径段承载能力高，两者结合就能做出非常贴合工况需求的刚度曲线，不用像常规弹簧那样靠加辅助限位块来实现分段刚度，能省不少安装空间。

　　再讲设计思路，做这类异形弹簧的时候，第一步不是直接画螺旋线，而是先把安装边界的三维曲面提取出来，确定弹簧的中心走向轨迹——这个轨迹不能是随意的曲线，要保证每一圈簧圈的曲率半径都大于簧丝直径的1.5倍，不然卷制的时候簧丝内侧会出现应力集中，容易断裂。确定中心轨迹之后，再沿着轨迹线做可变直径的扫掠截面，这里要注意，横截面直径的变化率不能太陡，每一圈的直径差最好控制在15%以内，不然热处理的时候粗细过渡位置容易出现应力不均，使用寿命会大打折扣。螺距的分配也要结合负载曲线来算，初始段的螺距要保证在最大预紧力下不会出现并圈，末端的小螺距段要保证在极限压缩位置刚好并紧，不会出现多余的空行程。

　　关于外形尺寸和安装边界，这款弹簧的整体外轮廓是顺着螺旋走向的不规则弧形，最大外轮廓直径出现在粗径段的最末端，最小直径在细径的起始端，安装的时候两端的支撑圈要做磨平处理，磨平长度不小于3/4圈，保证安装后端面和安装座的贴合度，避免弹簧受压的时候出现偏斜。安装腔的内壁要和弹簧的外轮廓预留0.8-1.2mm的间隙，这个间隙不能太大，不然弹簧伸缩的时候会出现径向摆动，也不能太小，不然簧圈形变的时候直径会胀大，容易和腔壁摩擦。还要注意两端安装座的同轴度偏差不能超过0.2mm，不然弹簧在反复伸缩过程中会出现侧向力，长期使用会导致簧圈错位断裂。

　　另外在做三维建模的时候，要特别注意螺旋线和中心轨迹的贴合度，不能出现扫掠截面扭转的情况，不然实际卷制出来的弹簧会出现圈间间隙不均匀的问题。建模完成后要做干涉检查，模拟弹簧全行程压缩过程，看每一圈之间会不会出现提前干涉，和安装边界会不会有剐蹭，还要做简单的受力仿真，看粗细过渡位置的应力是不是在材料的许用应力范围内，一般弹簧用65Mn或者60Si2Mn材料的话，最大切应力要控制在450MPa以内，才能保证足够的疲劳寿命。这类异形弹簧虽然加工难度比常规圆柱弹簧高，但在特殊空间和特殊刚度需求的场景下，是不可替代的弹性元件，很多时候能大幅简化整体机构的设计，不用为了适配常规弹簧去修改整个壳体的结构，反而能降低整体的设计和加工成本。
