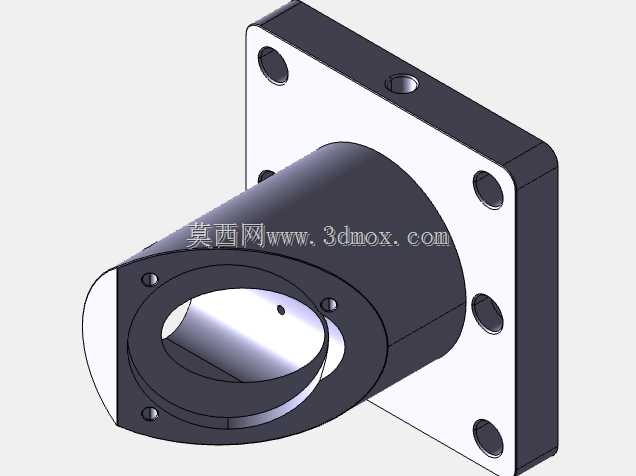

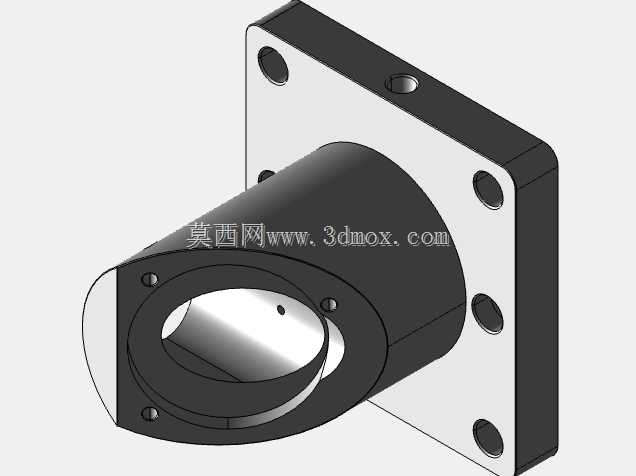

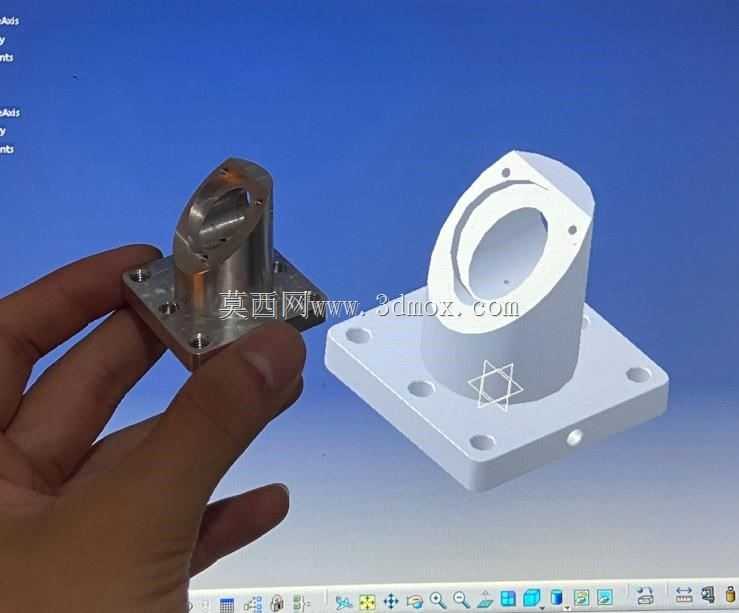

在自动化输送线、小型专用加工设备的动力传递单元布局中,经常会遇到传动轴需要以固定倾斜角度布设的工况,这类场景下常规的立式、卧式标准轴承座很难同时满足角度定位精度、安装刚性以及空间避让的多重要求,本次设计的这款带方形安装法兰的斜向支撑结构,正是针对这类非正交轴系的支撑需求开发的结构件。从实际落地的使用场景来看,这类支撑座常被用在小型包装设备的导膜辊倾斜支撑工位、非标检测设备的斜向镜头调节轴基座、以及小型木工机械的倾斜进给导向轴支撑位置,相比现场焊接后再二次加工安装面的自制支撑件,一体化加工的结构能有效避免焊接应力带来的长期变形问题,安装后的轴系跳动量可以控制在0.02mm以内,完全满足中低速轻载传动场景的精度要求。

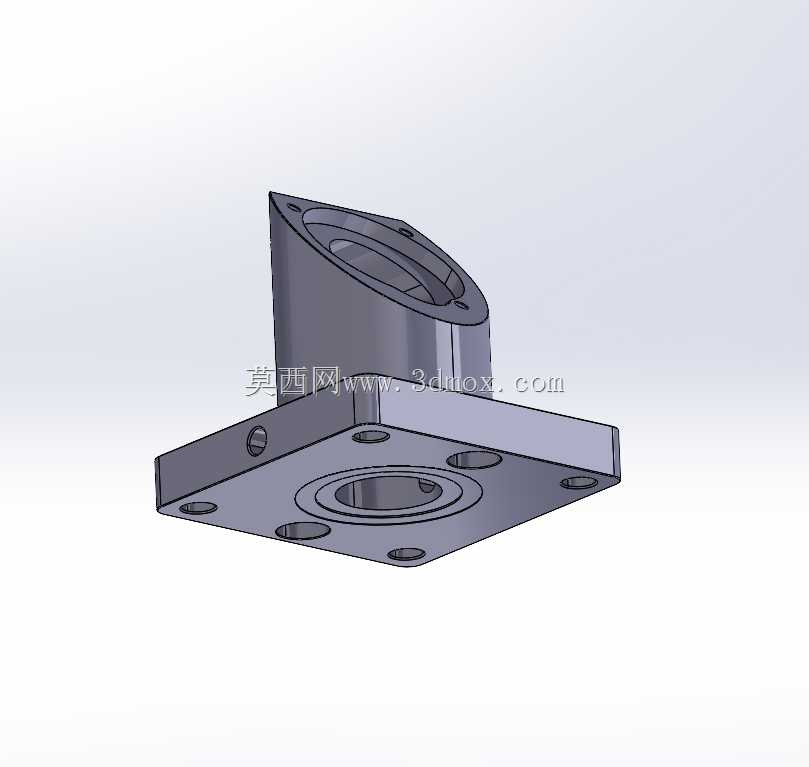

设计阶段最先敲定的是底部方形法兰的安装边界,法兰采用四边对称的螺栓孔布局,四个安装孔分布在法兰四角位置,孔位间距按照常规100mm规格的工业铝型材安装槽间距匹配,不管是直接安装在铝型材框架的端面上,还是固定在钢板焊接的机架平台上,都不需要额外加工转接板,法兰厚度设置为12mm,在M8内六角螺栓锁紧的状态下,法兰面的平面度变形量不超过0.01mm,不会因为锁紧力导致支撑筒的角度发生偏移。支撑筒部分和底部法兰采用一体化的圆弧过渡结构,过渡位置设置了R5的圆角,避免直角位置的应力集中,在承受轴系带来的径向载荷时,应力可以沿着圆弧面均匀分散到法兰整个安装面上,不会出现直角根部断裂的问题。

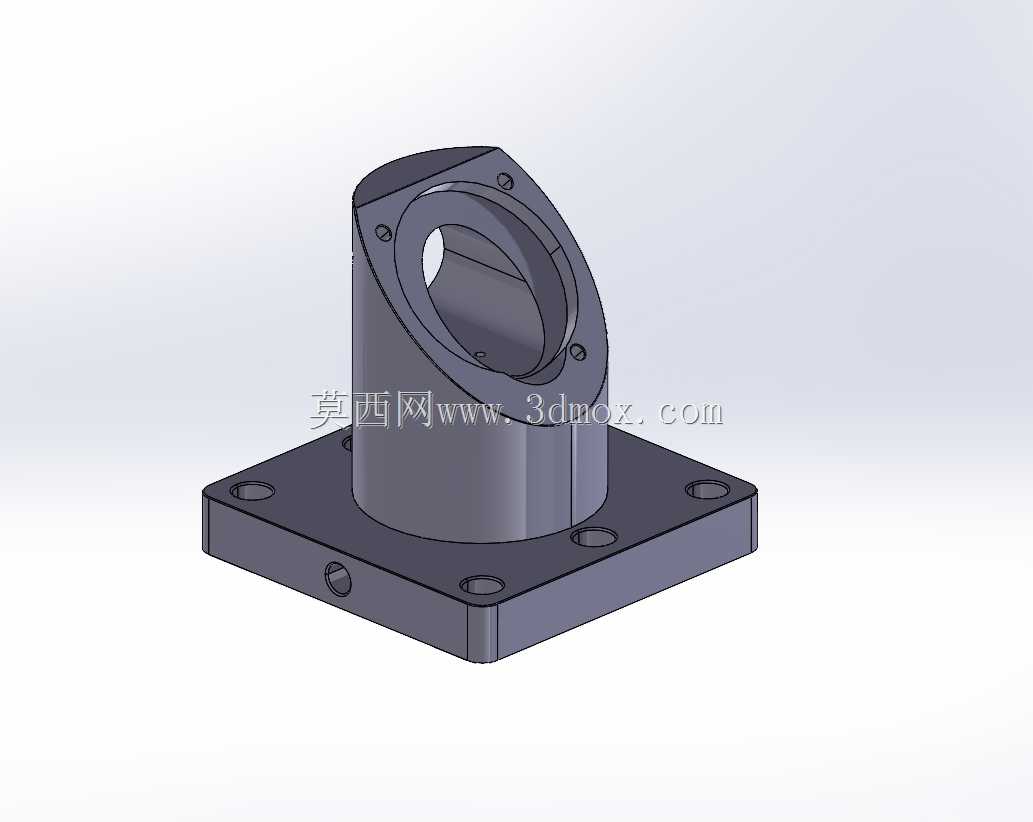

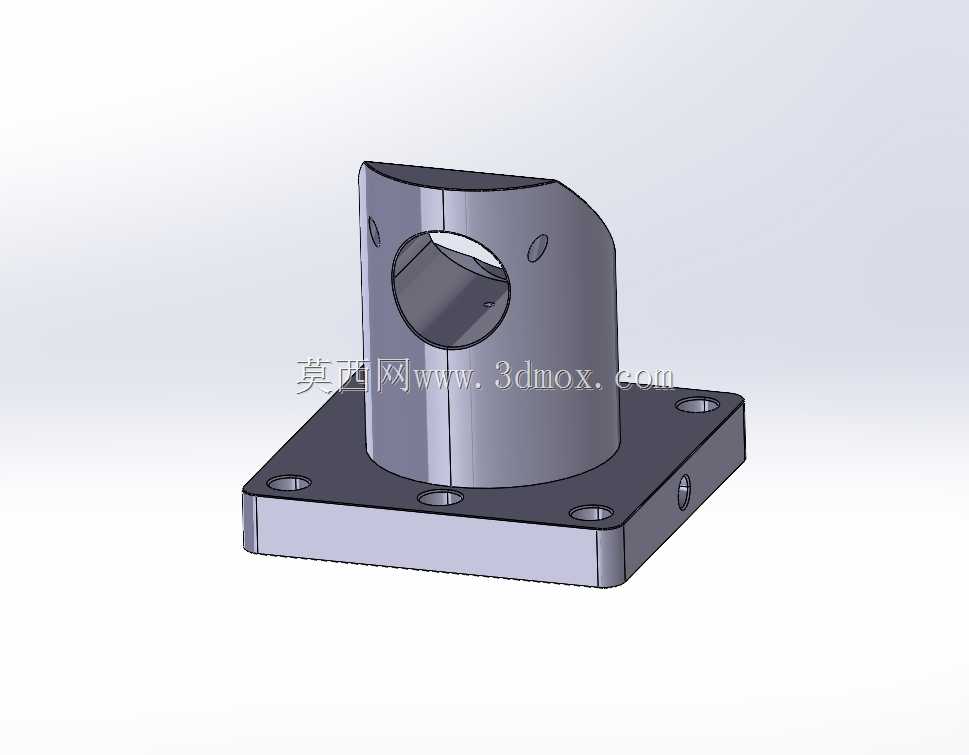

支撑筒的内孔是整个零件的核心功能面,内孔直径按照标准深沟球轴承的外径公差设计,孔壁上预留了轴承顶丝孔,当轴承压装入孔后,可以通过侧面的顶丝锁紧轴承外圈,防止设备运行过程中轴承出现轴向窜动,支撑筒的上端面设置了带三个安装孔的凸缘,这个凸缘一方面可以作为轴承压装时的定位端面,控制轴承的压入深度,另一方面也可以安装防尘端盖,避免车间内的粉尘、切削液进入轴承内部,延长轴承的维护周期。支撑筒的倾斜角度经过反复校核,最终确定为和安装面呈45度夹角,这个角度是多数非标设备中斜向导向、斜向传动最常用的布设角度,当然在实际建模过程中,这个角度参数是完全可编辑的,设计人员可以根据自身项目的轴系角度需求,直接修改支撑筒的倾斜参数,不需要重新绘制整个零件的草图,能大幅缩短非标设计的改型周期。
从安装适配性来看,整个零件的外轮廓没有突出的尖角,所有非安装面的棱边都做了R1的倒角处理,一方面是避免加工和装配过程中划伤操作人员,另一方面也减少了零件在转运过程中因为磕碰导致安装面变形的概率。侧面预留的顶丝孔采用M5的螺纹规格,对应的标准顶丝在市面上很容易采购,后期维护更换不需要定制特殊规格的紧固件。底部法兰的下表面做了0.8μm的表面粗糙度要求,和机架安装面贴合后,不需要额外加装调整垫片就可以保证支撑筒的角度精度,对于安装空间比较紧凑的场景,方形法兰的侧边还可以作为定位基准,安装时直接靠紧机架上的定位挡边就可以完成快速定位,不需要反复打表调整位置,能有效缩短设备的装配周期。
在结构强度校核阶段,按照支撑端承受最大500N径向载荷的工况做了有限元分析,整个零件的最大应力出现在支撑筒和法兰连接的过渡位置,应力值远低于常用45号钢或者6061铝合金的许用应力,不管是采用钢材做表面发黑处理,还是采用铝合金做阳极氧化处理,都可以满足长期使用的强度要求,不会出现塑性变形的问题。和市面上常见的标准角度支撑座相比,这款结构的法兰安装孔位更适配通用工业铝型材的安装规格,不需要额外做孔位转接,支撑筒上端的凸缘结构也集成了端盖安装的功能,不需要额外设计端盖的固定结构,整体的集成度更高,更适合非标自动化设备快速设计、快速装配的需求。
