环形密封线缆穿线护环结构设计

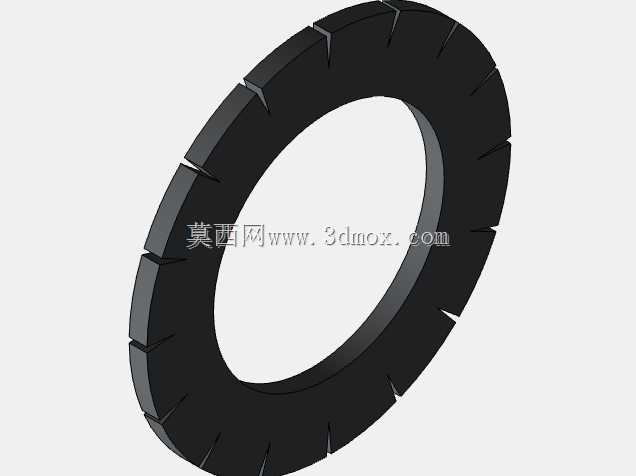

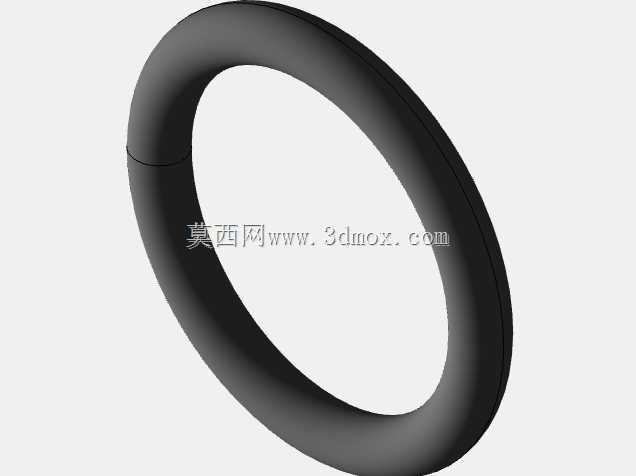

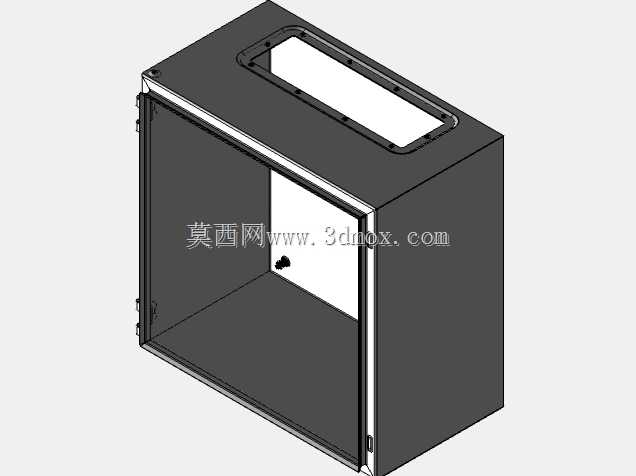

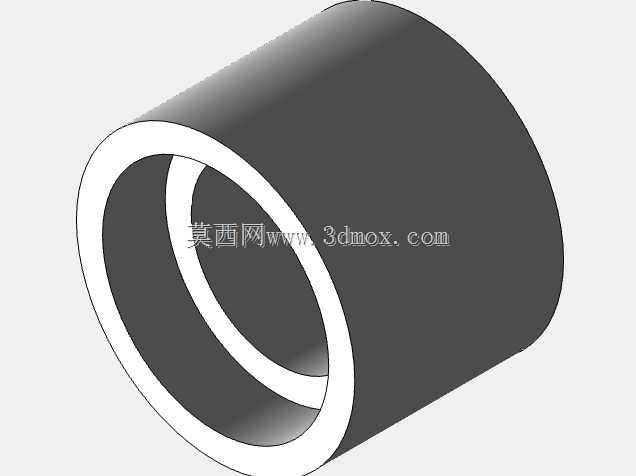

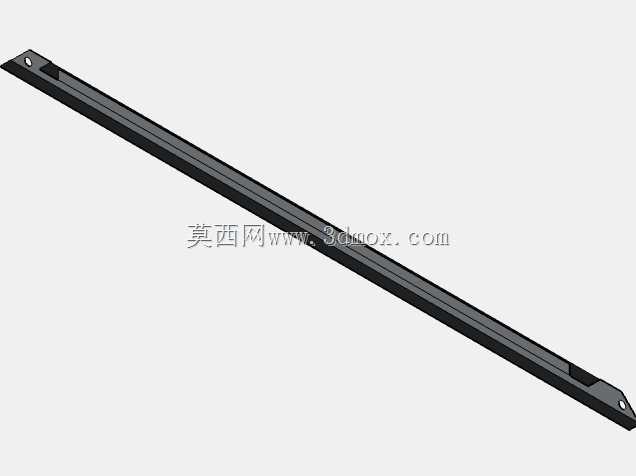

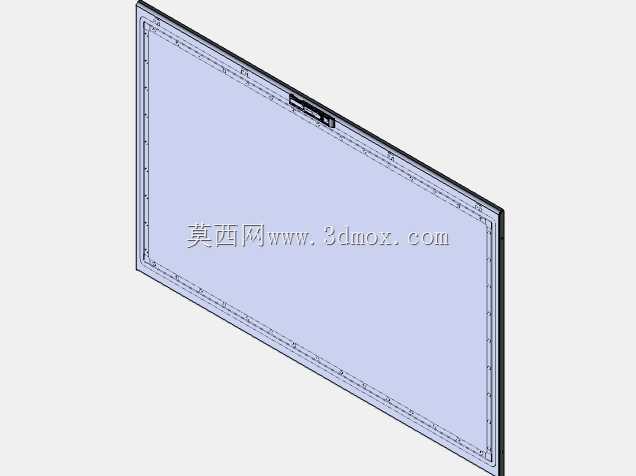

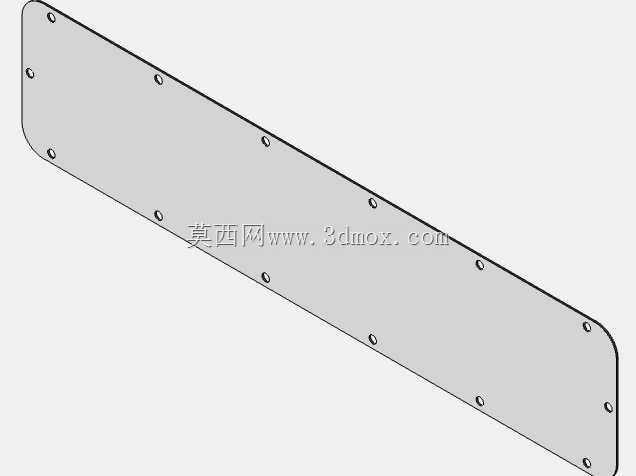

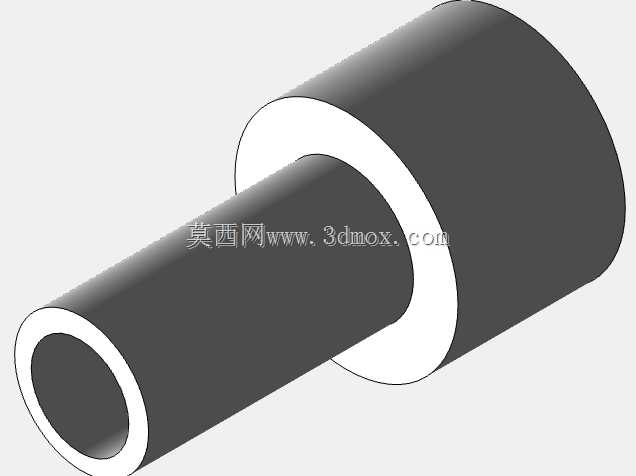

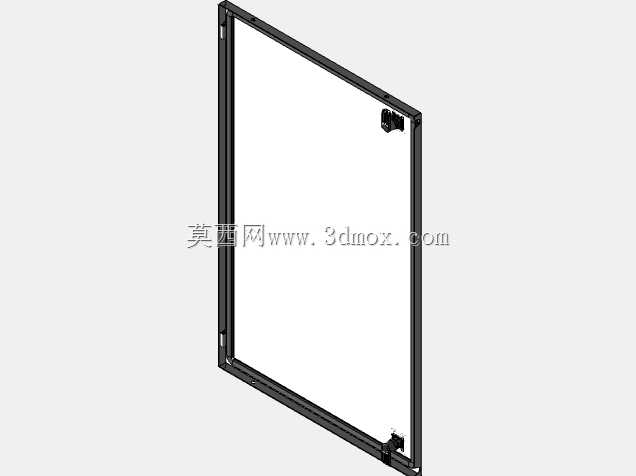

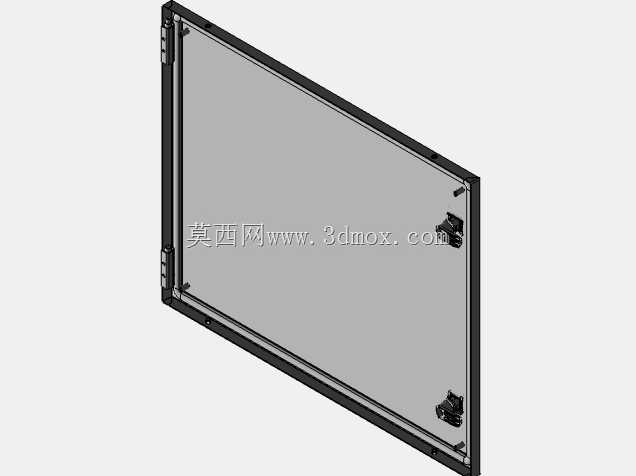

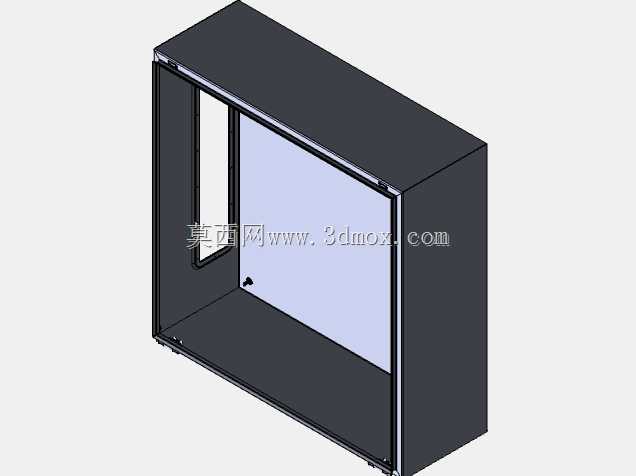

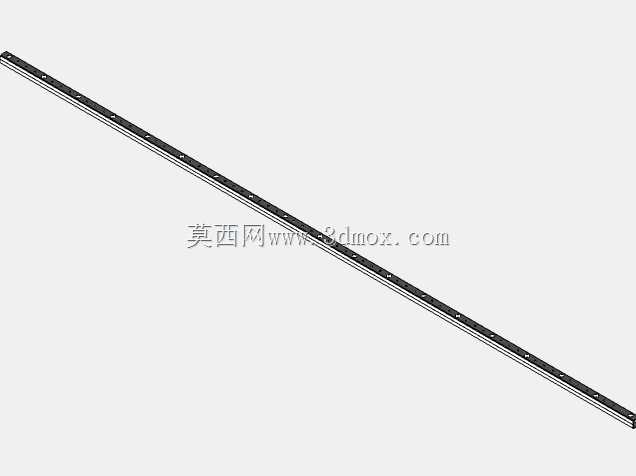

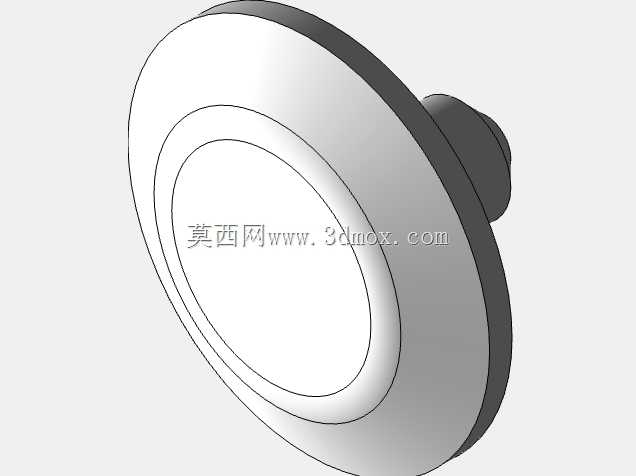

　　这款环形护线结构就是针对这类场景设计的配套防护配件，整体采用闭环环形结构，截面为圆润的类圆形设计，安装时可以直接卡入预先开好的对应尺寸圆形开孔内，不需要额外的紧固件固定，依靠自身结构的弹性形变卡在开孔边缘，将金属开孔的锐边完全包裹住，线缆从环内穿过时，接触到的是护环光滑的圆弧表面，完全避免了绝缘层被割伤的风险。从结构设计的角度来看，这款护环采用了等截面闭环设计，整个环体的壁厚均匀，在建模过程中需要重点控制环体的截面直径与整体环形中径的比例，既要保证环体有足够的弹性能够顺利卡入开孔，又要保证卡入后有足够的抱紧力不会从开孔中脱落，同时环体内壁的圆弧过渡要做到完全顺滑，不能有棱角、分型线凸起等缺陷，避免穿线时对线缆造成额外的磨损。在电气柜、配电箱、工业接线盒这类需要穿设线缆的设备结构中，线缆穿过柜体开孔位置的防护一直是结构设计里容易被忽略但直接影响设备长期运行可靠性的细节。常规的开孔如果没有做防护处理，金属板材的锐边很容易在设备运输震动、长期运行线缆微动的过程中割破线缆绝缘层，轻则造成信号干扰、线路接触不良，重则引发短路、漏电等安全隐患，同时开孔位置如果没有密封结构，粉尘、水汽也容易顺着缝隙进入柜体内部，影响柜内电气元件的使用寿命。

　　在安装边界的设计上，这类护环适配的开孔尺寸公差需要控制在±0.2mm以内，开孔边缘需要做去毛刺处理，避免毛刺刺破护环本体影响密封和固定效果；护环安装完成后，突出柜体表面的高度要控制在合理范围，既不能过高影响柜内其他元件的布局，也不能过低导致无法完全包裹开孔锐边。在实际选型应用中，这类环形护环除了基础的线缆防护作用，部分采用弹性绝缘材质制作的款式还可以起到一定的密封减震作用，能够缓冲线缆运行过程中产生的小幅震动，同时阻挡一定粒径的粉尘和飞溅的水滴进入柜体，在户外电气柜、潮湿工况下的接线盒场景中，搭配密封胶使用还可以进一步提升柜体的防护等级。

　　设计这类结构的三维模型时，要重点注意环体的曲面连续性，采用扫掠特征生成整体结构时，要保证扫掠路径的曲率连续，避免出现环体局部壁厚不均的问题，同时要预留一定的安装变形余量，因为实际生产中这类护环多采用橡胶或者软质塑料材质，安装时会产生一定的挤压形变，建模时如果完全按照理论尺寸设计，实际装配时很容易出现卡入困难或者装配后松动的问题。在不同的应用场景下，这类护环的尺寸可以根据穿线的数量和线径做灵活调整，比如穿设多根控制线缆时可以选择内孔更大的规格，穿设单根动力线缆时可以选择内孔与线径匹配度更高的规格，保证线缆穿过时不会有过大的旷量，也不会因为挤压过紧损伤线缆外皮。

　　很多刚入行的结构设计师在做柜体类设计时，往往只关注柜内元件的布局和柜体的整体强度，忽略了穿线位置的防护细节，导致设备在现场运行一段时间后就出现线缆破损的故障，这类看似简单的环形防护配件，实际上是提升设备细节可靠性的关键部件，在建模过程中需要结合实际的安装工况、穿线需求、材质特性来调整具体的尺寸参数，不能直接套用标准件库的通用模型而不考虑实际使用场景的适配性。比如在有高低温变化的工况下，护环材质会出现热胀冷缩的形变，这时候设计时就要适当调整环体的抱紧力参数，避免低温下材质变硬导致护环从开孔中脱落，高温下材质变软导致密封性能下降；在有油污腐蚀的工况下，还要考虑材质的耐油性，对应的结构尺寸也要根据材质的溶胀率做相应的补偿，保证长期使用后结构依然可靠。
