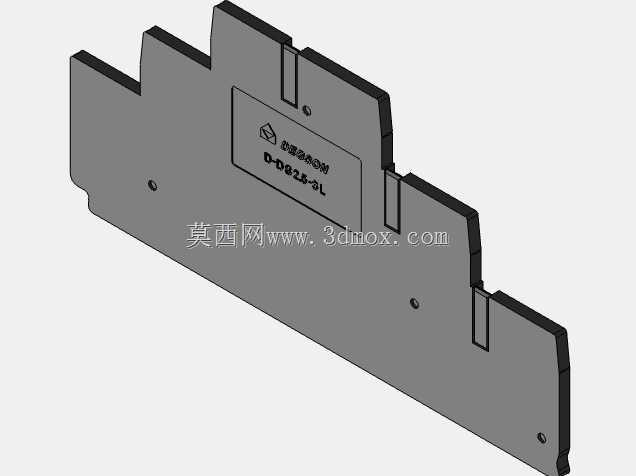

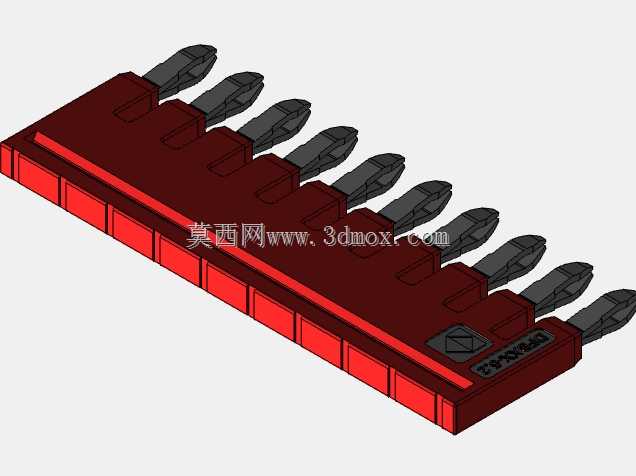

德格森导轨式电源变压器绝缘壳体结构

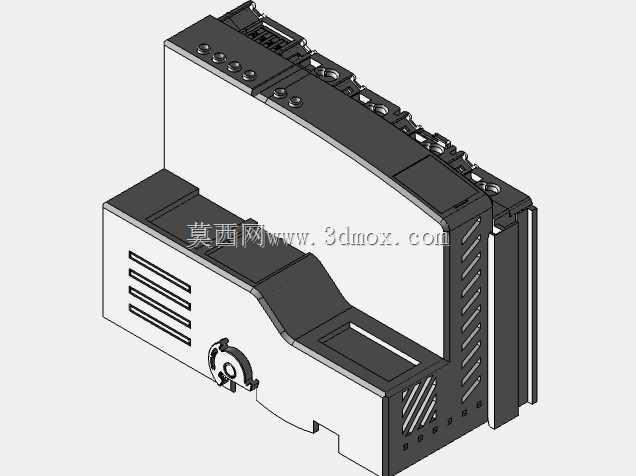

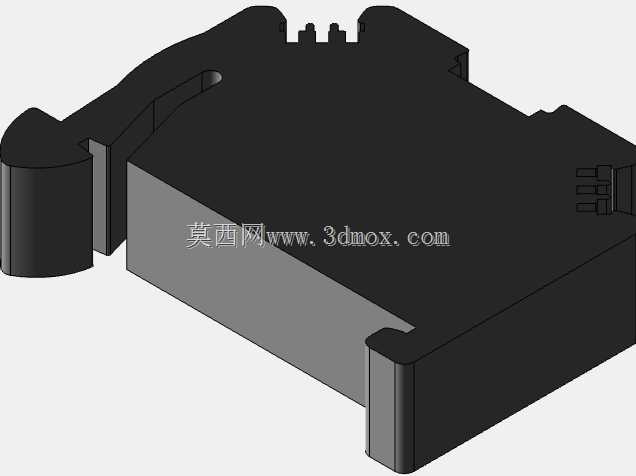

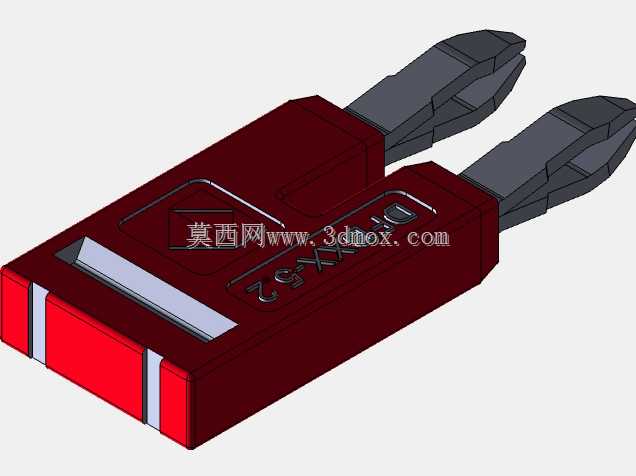

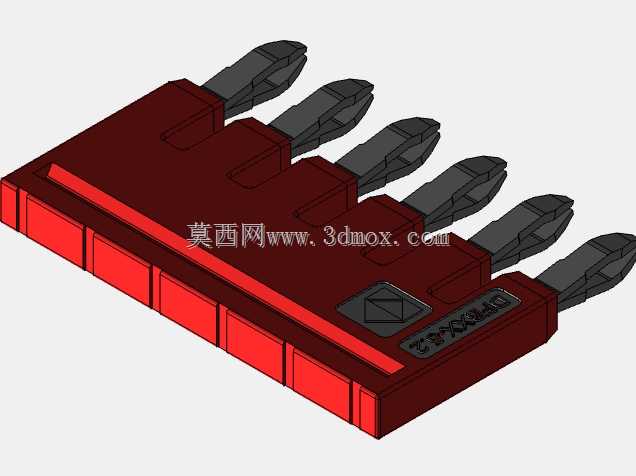

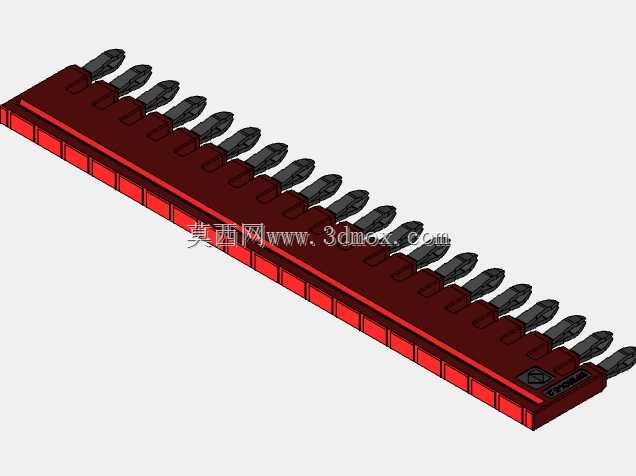

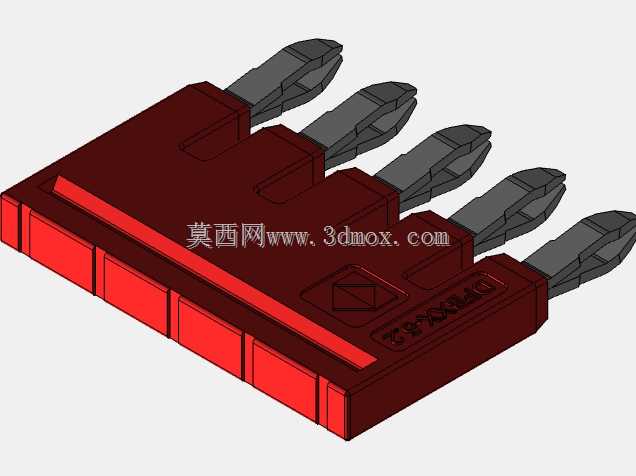

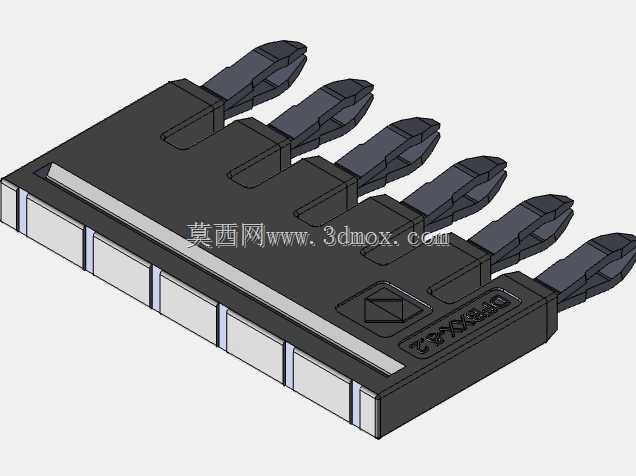

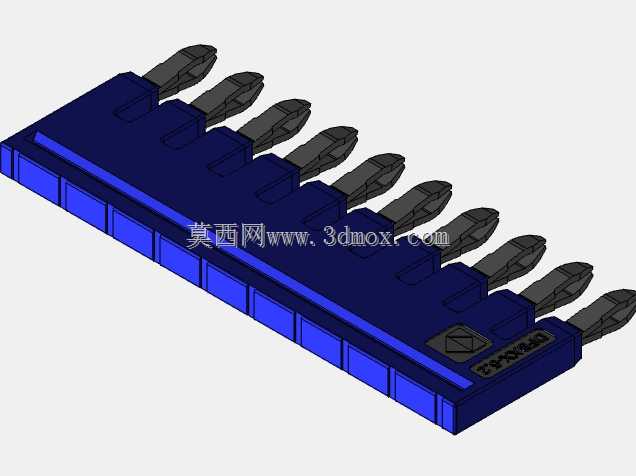

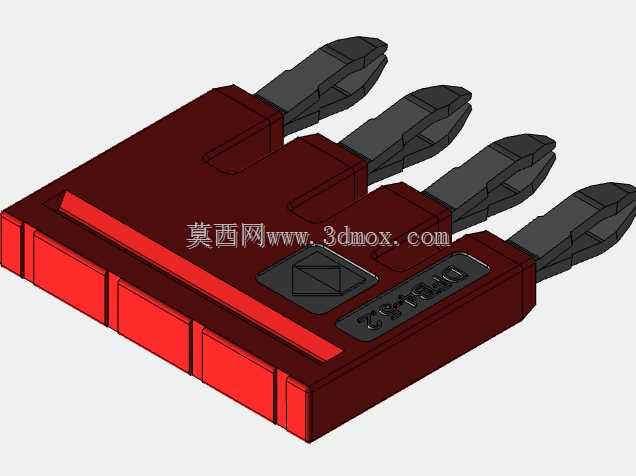

　　这款导轨式安装的电源变压器配套壳体，主要面向工业低压配电、控制柜内部集成、小型设备内置供电转换场景设计，日常应用中多搭配PCB绕组组件、接线端子排共同组成完整的小功率电源转换单元，承担AC-DC或者AC-AC电压变换过程中的绝缘防护、结构固定、接线导向作用。从结构设计逻辑来看，壳体整体采用卡扣拼接式结构，无需额外螺丝紧固即可实现上下壳体的扣合锁定，装配时先将绕制完成的变压器绕组、引脚焊片从壳体底部开口置入内腔，对准两侧的定位卡槽压合到位，再将上盖沿侧边导向槽推入即可完成整体组装，相比传统螺丝固定的壳体结构，能减少装配环节的紧固件用量，提升生产线的组装效率，同时避免螺丝松脱掉入控制柜内部引发电气短路的风险。

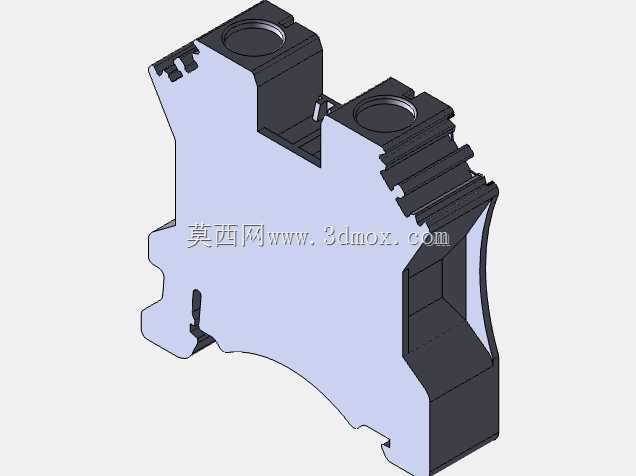

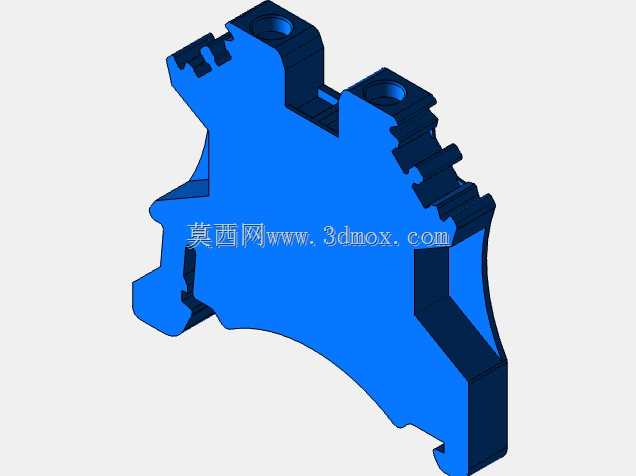

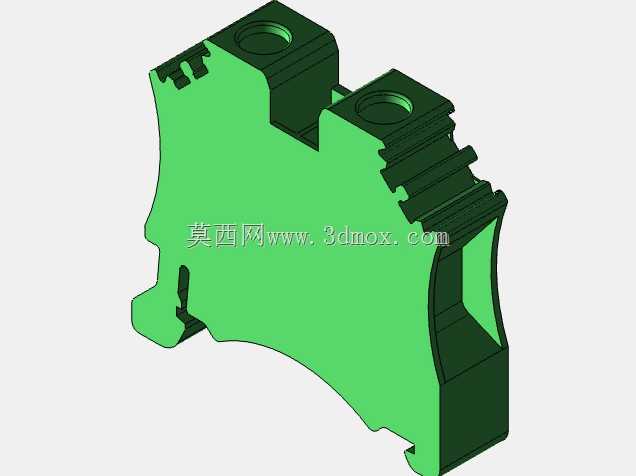

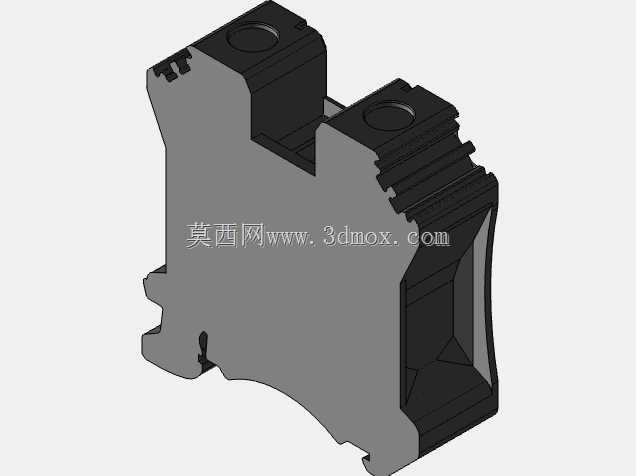

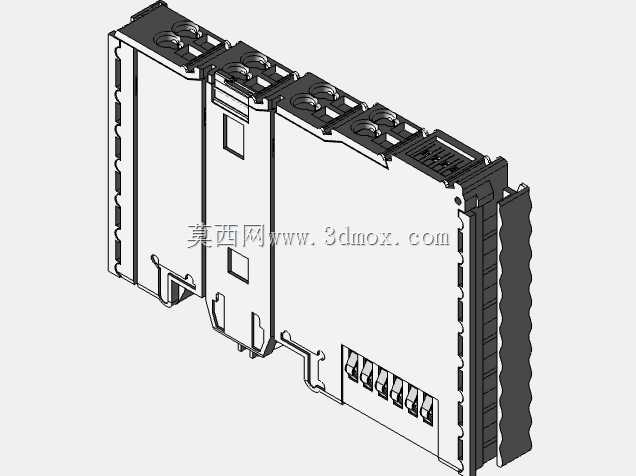

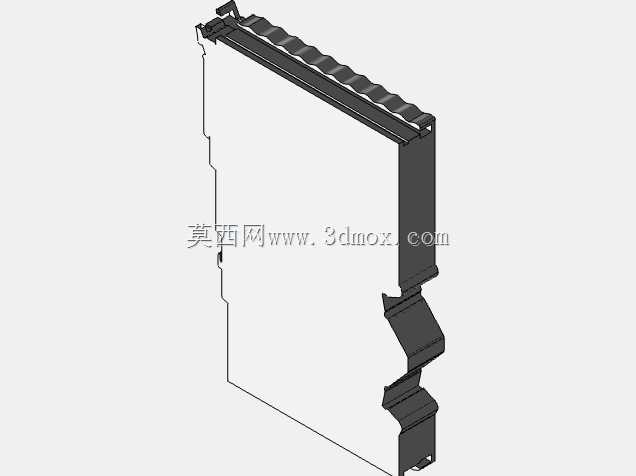

　　壳体两侧设计有标准DIN导轨适配的卡扣结构，卡扣的弹性挂耳尺寸严格匹配行业通用的35mm标准导轨安装尺寸，安装时只需将壳体上侧的挂耳勾住导轨上沿，下侧按压即可卡入导轨锁定，拆卸时用一字螺丝刀撬动下侧的解锁卡扣即可快速取下，无需拆卸导轨周边的其他元器件，适配控制柜内密集排布的安装场景，能有效节省柜内的安装空间。壳体顶部预留了两个圆形的接线端子避让孔，孔位周边做了加高的绝缘挡边，当接线端子螺丝锁紧导线后，挡边可以覆盖端子的金属裸露部分，避免相邻接线端子之间的飞弧短路，同时也能防止运维人员误触带电部位引发触电风险，挡边的高度经过实测验证，在AC220V额定工作电压下，电气间隙与爬电距离均满足低压电气设备的安全规范要求。

　　壳体侧面设计有多道平行的散热筋结构，散热筋沿壳体高度方向排布，既可以增加壳体的整体结构强度，避免注塑成型后壳体出现翘曲变形，同时也能增大壳体与空气的接触面积，变压器工作时绕组产生的热量可以通过内壁传导到散热筋上，借助柜内的自然空气循环带走热量，降低绕组的工作温升，提升变压器长时间带载工作的稳定性。壳体的内腔设置有多道纵横交错的定位筋条，筋条的位置与变压器绕组骨架的定位槽一一对应，装入绕组后骨架不会在壳体内出现晃动移位，即使设备在运输或者工作过程中产生振动，绕组与引脚焊片的连接部位也不会因为反复受力出现开焊断裂的问题。壳体的外形轮廓做了圆弧过渡处理，没有尖锐的棱角，一方面可以避免注塑过程中出现应力集中导致的壳体开裂，另一方面在柜内安装布线时也不会划伤导线的绝缘层。安装边界方面，壳体的整体宽度控制在单模数导轨配件的宽度范围内，多台同型号产品并排安装时不会出现干涉，相邻产品之间预留有足够的散热间隙，壳体底部与导轨贴合的平面做了平整度处理，安装后不会出现倾斜偏移，接线孔的位置与柜内常用的走线槽高度对齐，导线接入时不需要过度弯折，能减少布线的工作量。

　　从实际使用场景来看，这类壳体配套的变压器多应用在PLC控制柜的辅助供电回路、工业传感器的供电转换、小型自动化设备的内置电源模块中，相比开方式安装的变压器，带壳体的结构能更好的适配工业现场多粉尘、有凝露的恶劣工况，壳体采用的绝缘工程材料具备良好的阻燃性能，即使绕组出现过载过热的情况，壳体也不会出现明火蔓延的问题，满足电气设备的阻燃等级要求。设计过程中还充分考虑了不同厂家绕组骨架的适配性，内腔的定位筋条预留了一定的尺寸公差范围，只要是同功率等级的标准骨架都可以顺利装入，不需要针对特定厂家的骨架重新开模，能有效降低壳体的开模成本，提升产品的通用适配能力。壳体侧边还预留了标识标签的粘贴位置，标签粘贴区域为平整平面，粘贴产品参数标签后不会出现起翘脱落的问题，方便运维人员快速识别变压器的电压等级、功率参数等信息，减少现场运维的排查时间。
