集成KV系列模块的工业电气控制柜结构设计

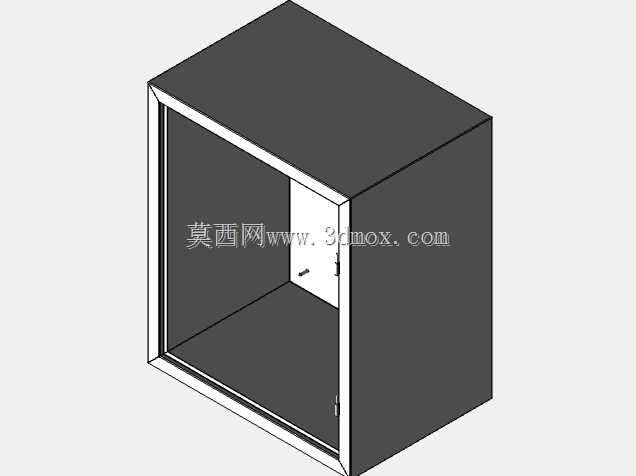

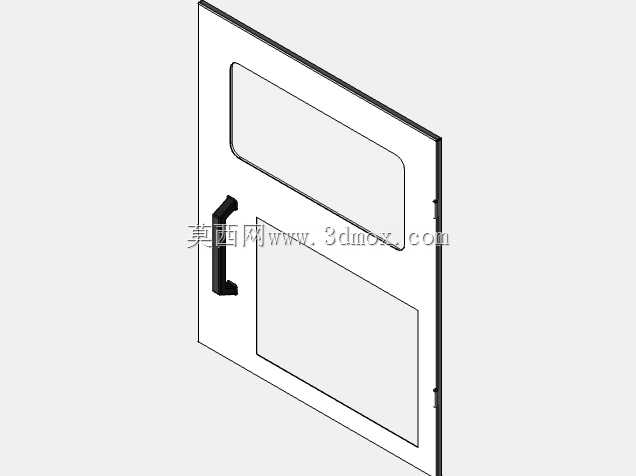

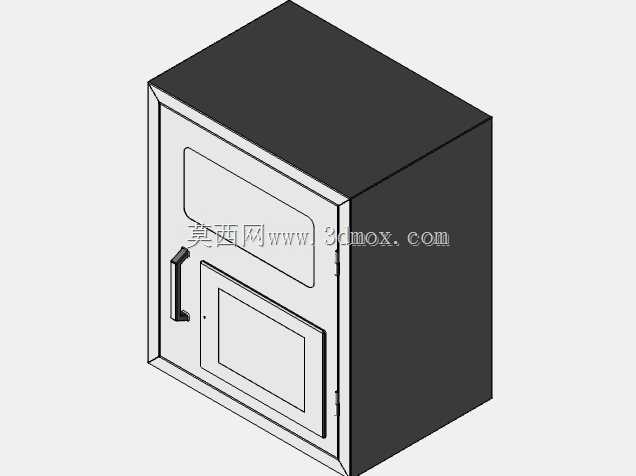

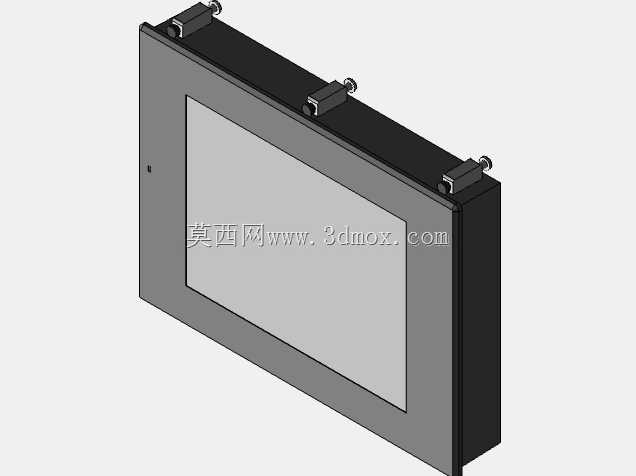

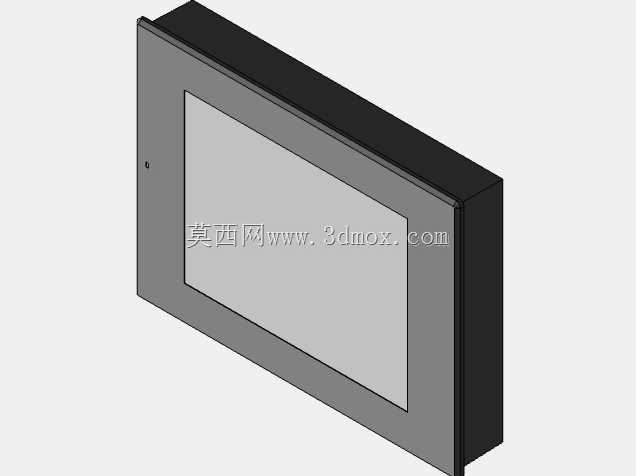

　　从结构设计的角度看，这款柜体采用单开门带双层观察窗的结构，外层大观察窗对应柜内的人机交互区域，不用打开柜门就能查看核心运行参数、故障代码，避免无关人员随意触碰柜内器件，下层小观察窗对应扩展模块的状态指示灯区域，日常巡检时不用开门就能快速判断模块的通讯、输入输出点位状态，减少日常维护的开门操作频次，也能降低车间粉尘、切削液雾气进入柜内的概率。柜门的把手采用侧边嵌入式的长把手，开关门的受力点均匀，不会出现柜门变形导致的密封不严问题，柜门和柜体的铰接处采用隐藏式铰链，从外部看不到突出的铰接部件，既避免车间内搬运物料时勾挂到铰链，也能提升柜体整体的防护等级。在工厂产线改造、小型设备电控集成的项目现场，这类集成了核心控制单元的柜体是整套设备的电气中枢，所有现场信号的采集、逻辑运算、执行机构的指令输出都要依托柜内的器件完成，不同于大型成排的低压配电柜，这类紧凑型柜体多用于单台独立设备或者小型工位集群的控制，安装位置多在设备侧旁的立柱、设备本体的预留安装位或者车间边角的支架上，不需要单独设置配电室，对现场布线的长度压缩、信号抗干扰都有实际帮助。

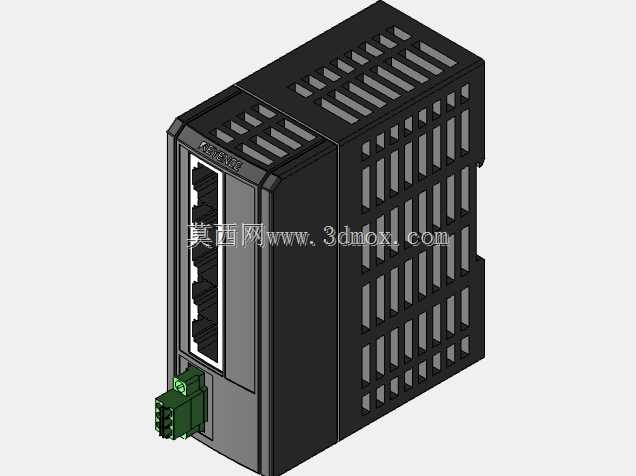

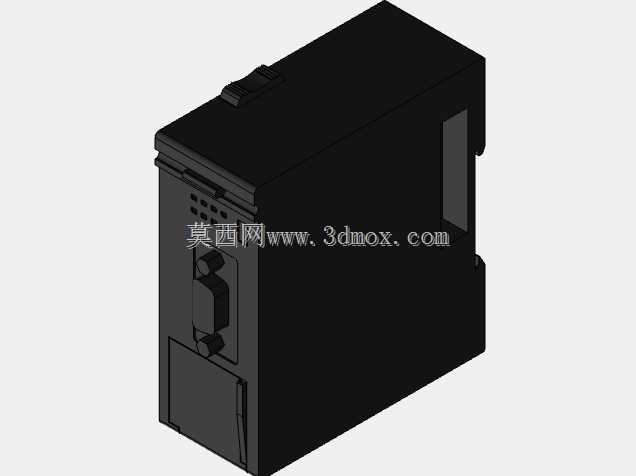

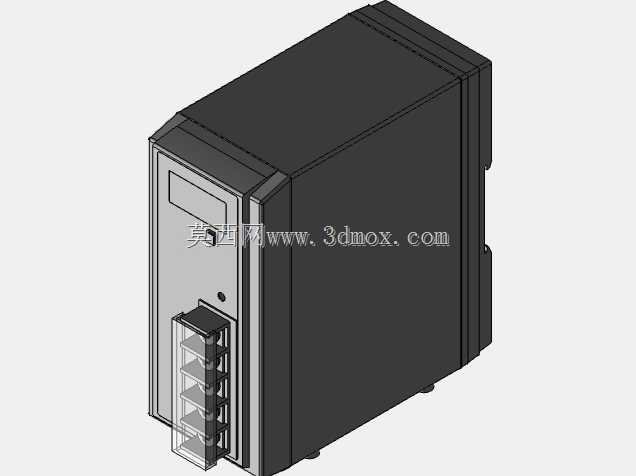

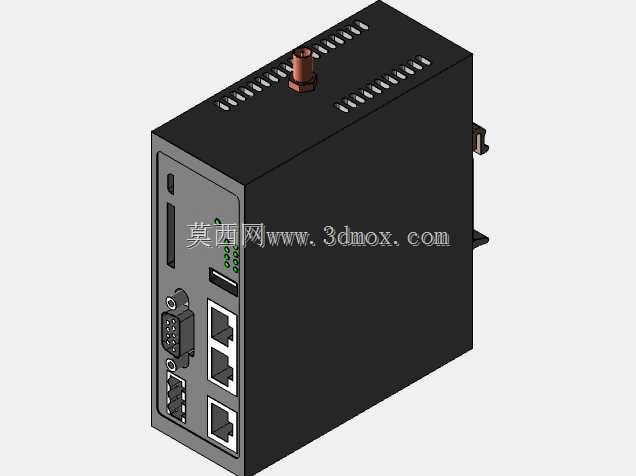

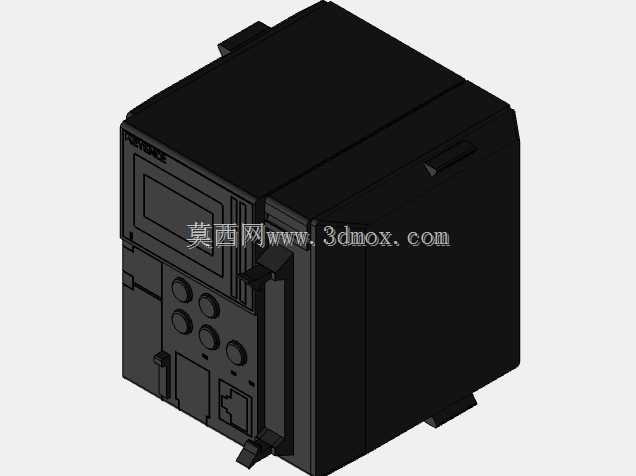

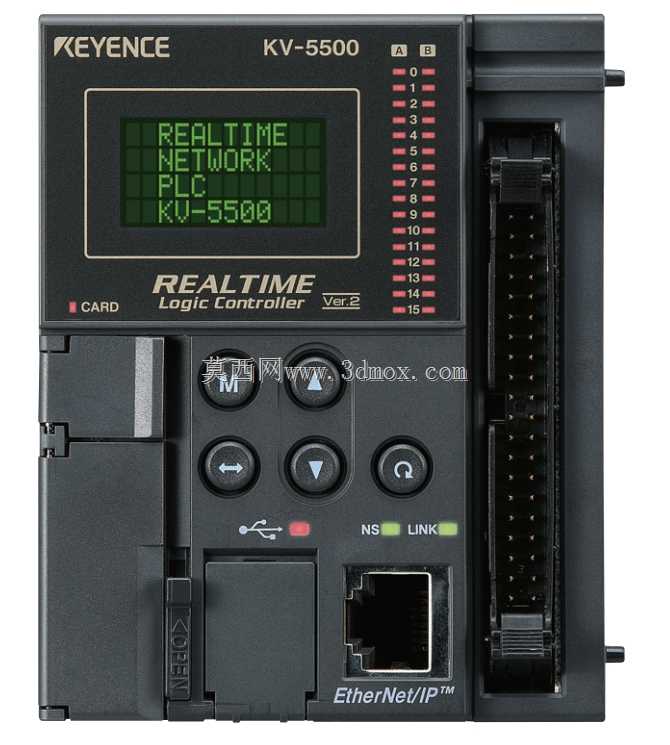

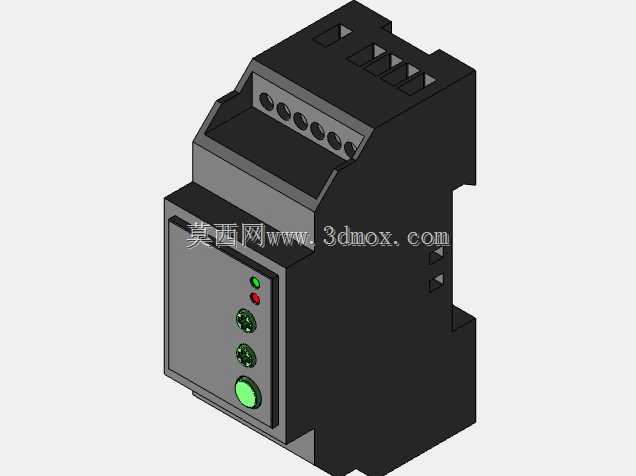

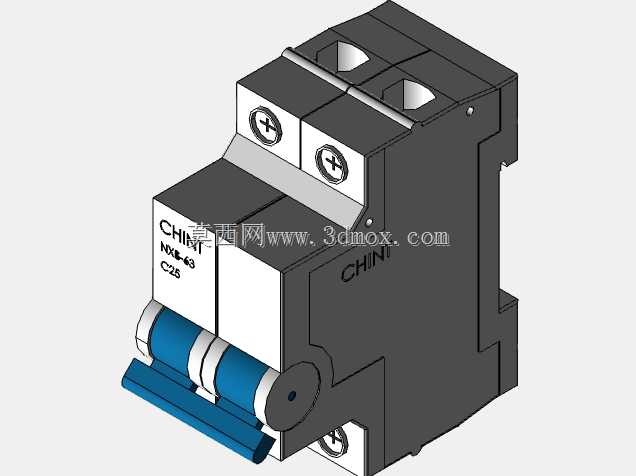

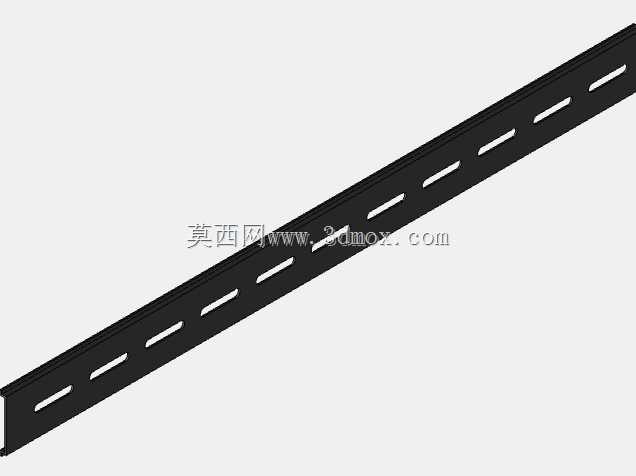

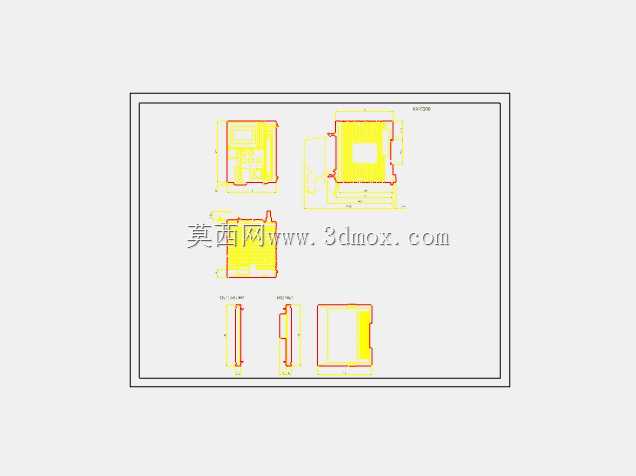

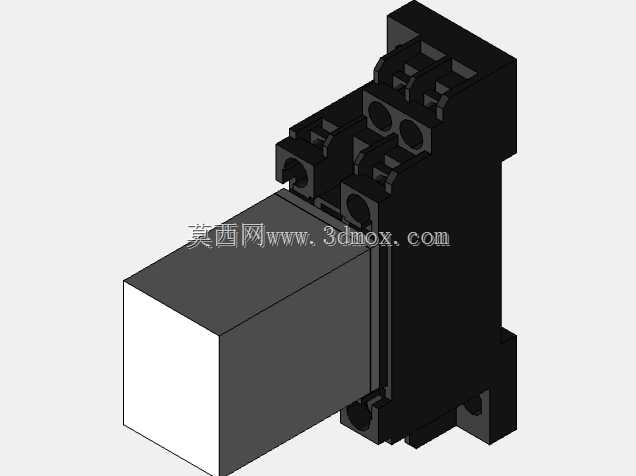

　　柜内的器件布局遵循强弱电分离、信号流向顺畅的原则，核心的KV-5500控制单元安装在柜内中部的安装板上，位置刚好对应上层观察窗，配套的KV-VT3_V10 KV扩展模块紧邻核心单元安装，缩短模块间的通讯排线长度，减少信号传输的衰减，WECON V-BOX S-NG GIC物联网网关安装在扩展模块旁，方便布设通讯天线，4421AD1模拟量采集模块安装在安装板的下部区域，靠近现场线缆的进线口，模拟量线缆不用在柜内长距离绕行，能有效降低动力线缆对模拟量信号的干扰。

　　柜体的安装边界设计充分考虑了现场的安装需求，柜体背部预留了四个挂装孔位，既可以通过膨胀螺栓直接挂装在墙面或者设备立柱上，也可以搭配配套的落地支架进行立式安装，柜体的底部预留了格兰头安装区域，所有进出柜的线缆都通过密封格兰头固定，既能固定线缆防止拉扯导致的端子松动，也能阻挡外部的灰尘、水汽进入柜内。在设计建模过程中，所有器件的安装位都预留了足够的操作空间，每个模块的接线端子前方都留出了不小于60mm的接线操作空间，方便后期接线、维护时的工具操作，柜内的安装板采用镀锌钢板材质，器件安装孔采用通用的长圆孔设计，兼容不同批次器件的安装尺寸偏差，不需要现场重新打孔就能完成器件固定。

　　柜体的门板内侧预留了线槽安装位，柜内的走线全部通过线槽规整布设，强电动力线和弱电信号线分槽布设，避免信号干扰，线槽的盖板采用卡扣式设计，后期改线、排查故障时可以快速拆卸线槽盖板，不用整体拆改柜内布线。考虑到车间现场的环境差异，柜体的门板和柜体接触的位置预留了密封胶条的安装槽，安装发泡密封胶条后，关门时胶条被均匀压缩，能达到IP54左右的防护等级，适配多数有少量粉尘、轻度溅水的工业现场，不需要额外加装外防护柜体就能直接使用。柜内的顶部预留了散热风扇的安装位，如果柜内器件功耗较高、现场环境温度偏高，可以直接加装散热风扇搭配通风过滤网组，形成柜内的空气对流，降低柜内的运行温度，保证电子器件在合适的温度区间工作，延长器件的使用寿命。柜体的外形尺寸设计紧凑，在容纳所有指定器件、预留足够接线空间的前提下，尽可能压缩柜体的整体体积，不会占用过多的现场安装空间，对于设备本体安装空间紧张的场景，也能通过调整安装方向适配现场的空间限制。
