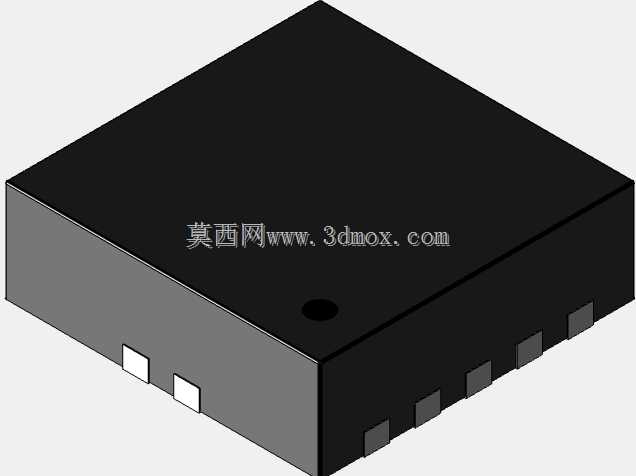

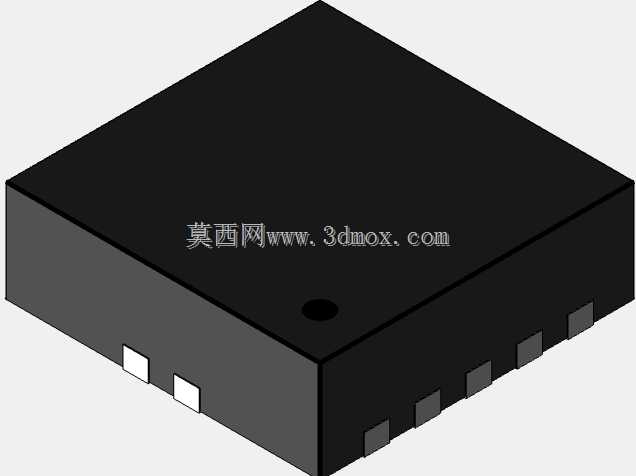

3x3mm规格14引脚QFN封装同步降压转换器

　　在便携式消费电子、工业传感节点、车载辅助供电模块这类对板上空间占用极度敏感的低压直流供电场景里，板载DC-DC转换器件的封装选型往往直接决定了电源支路的布局冗余度，甚至会影响整板的EMC表现与长期运行可靠性。这款14引脚QFN封装的同步降压转换器件，正是针对高密度布板需求设计的功率级半导体器件，其3mm×3mm的正方形本体尺寸，能够在极小的投影面积内整合功率开关、驱动回路与反馈采样链路，大幅压缩电源支路的板上占用空间。

　　从实际工程应用的角度看，这类同步降压架构的转换器件，相比传统的异步降压方案，省去了外部续流肖特基二极管的占位，同时通过内部集成的低导通阻抗上下桥MOS管，将20V输入范围内的6A连续输出电流工况下的转换损耗控制在极低水平，适合为FPGA核心供电、大电流LED驱动、工业板卡低压母线转换这类负载动态响应要求高的场景提供稳定的电压输出。在实际选型匹配时，结构工程师需要重点关注其封装的安装边界：器件本体总厚度符合常规QFN薄型封装的标准，引脚分布在本体四个侧边，每边排布的引脚间距满足SMT回流焊的通用工艺要求，无需定制钢网即可适配常规的贴片加工流程。

　　设计这类封装的三维模型时，核心需要还原的细节并非只是本体的方块外形，而是引脚的共面度参数、散热焊盘的位置与尺寸、本体角部定位标记的方位——这些细节直接决定了PCB封装库的匹配精度，如果模型中引脚的伸出长度、散热焊盘的开窗尺寸与实际器件规格存在偏差，很容易在SMT贴装时出现虚焊、立碑等工艺问题，甚至会因为散热焊盘的锡膏量匹配不当，导致器件满负载运行时散热路径不畅，出现过热降频的问题。

　　从安装适配的角度看，这款QFN14封装的器件，其底部的中心散热焊盘是散热设计的核心，在PCB布局时需要对应位置布置足够数量的散热过孔，将器件工作时产生的热量传导到内层或背面的铜皮上，模型构建时准确还原散热焊盘与信号引脚的高度差，能够帮助结构工程师在做板上器件干涉检查时，准确判断器件与周边屏蔽罩、散热片的装配间隙，避免出现装配时的硬干涉。另外，器件本体角部的圆形定位标记，是SMT贴装时的视觉识别点位，模型中准确还原这个标记的位置与尺寸，也能在做DFM可制造性检查时，提前确认贴装定位的识别区域是否被周边丝印或器件遮挡，减少量产阶段的工艺风险。

　　在不同的应用场景下，这类器件的外围配套元件选型也会和封装尺寸形成匹配约束：比如输入输出陶瓷电容的封装尺寸、功率电感的高度，都需要和这款QFN器件的本体高度做协同考量，当整板需要做屏蔽罩覆盖时，准确的三维模型能够帮助工程师快速核算屏蔽罩的内部净空，避免因为器件高度估算偏差导致屏蔽罩装配后压迫器件本体，造成内部晶圆损坏或者引脚短路。对于电源设计工程师而言，准确的封装三维模型还能帮助评估功率回路的布线空间，在3mm×3mm的极小占位周边，合理安排输入电容的位置，尽可能缩小高频功率回路的包围面积，从布局源头降低传导与辐射干扰的强度。

　　不同于传统的通孔封装器件，这类薄型QFN封装的器件对安装面的平整度也有一定要求，模型中准确标注本体的底面平整度公差参考、引脚的共面度范围，能够帮助PCB工艺工程师提前确认板材的翘曲度控制要求，避免因为PCB变形导致的引脚焊接不良。在做整机的热仿真分析时，准确的封装模型还能赋予正确的材料属性参数，模拟不同负载电流下的器件结温变化，验证散热设计的裕量是否满足全工况运行的要求，尤其是在密闭外壳的工业设备内部，没有强制风冷的条件下，器件自身的热阻参数配合准确的外形模型，能够让热仿真的结果更贴近实际运行状态，减少后期样机测试阶段的热设计整改工作量。
