洛斯曼迪G11码头基地法兰连接基座结构

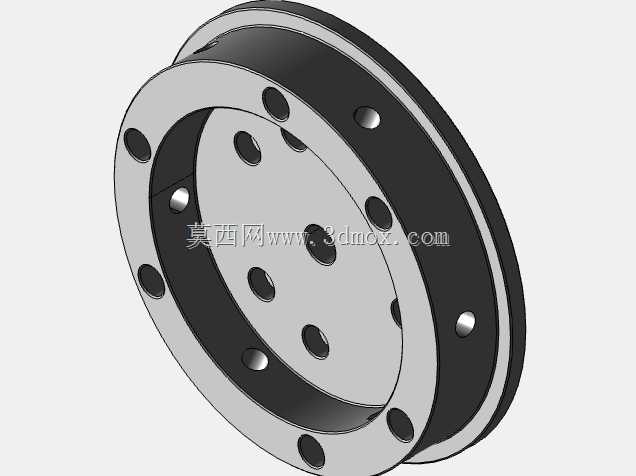

　　该盘类连接基座是码头基地重载设备安装体系中的核心传力构件，主要承担岸侧固定设施与移动作业单元之间的载荷传递、定位基准功能，常见应用场景覆盖码头起重设备回转支撑底座、管线对接固定端、岸电接驳装置安装基座等工况，需要同时承受垂直方向的设备自重载荷、水平方向的风浪冲击载荷以及作业过程中的交变扭转载荷，对结构的刚度、连接可靠性有较高要求。从结构设计逻辑来看，整体采用双层环形叠合结构，外层为大直径安装法兰环，内层为定位承载盘，两层结构通过一体化的环形侧壁连接形成箱型截面的刚性整体，相比单层法兰盘结构，这种设计在同等材料用量下可提升30%以上的抗扭刚度，同时能有效分散螺栓连接位置的应力集中，避免长期交变载荷下出现连接面滑移或者螺栓疲劳断裂问题。

　　外层法兰环上均匀分布多组贯穿安装孔，孔位采用等角度圆周排布，适配标准规格的高强度连接螺栓，安装孔的沉台深度经过精确计算，可保证螺栓拧紧后头部完全沉入沉孔内，不会突出法兰端面影响对接平面的贴合度，相邻安装孔的中心距公差控制在±0.05mm范围内，确保现场安装时能够与对接基座的孔位完全匹配，无需现场扩孔调整。内层承载盘上同样分布有圆周排列的定位孔，这些孔位主要用于固定待安装设备的定位销以及辅助连接螺栓，孔位的分度精度直接决定了上部设备的安装同轴度，设计时将内层孔与外层安装孔的角度错位排布，避免上下层螺栓的传力路径出现重叠，减少应力集中区域的叠加。

　　环形侧壁上设置的多组径向定位销孔，用于安装径向定位销，在法兰对接完成后打入定位销，可承受作业过程中的横向剪切力，避免连接螺栓承受额外的剪切载荷，延长螺栓的使用寿命，销孔的位置设置在两层法兰的中间高度位置，能够最大化发挥剪切销的抗剪作用，同时不会削弱法兰环的截面强度。从安装边界尺寸来看，该基座的外径尺寸适配码头标准预埋基座的安装尺寸，对接端面的平面度要求控制在0.02mm以内，保证对接后两个接触面的贴合面积达到90%以上，避免出现局部间隙导致的载荷集中；基座的总厚度经过载荷校核，在额定载荷下的轴向变形量不超过0.03mm，能够满足上部精密作业设备的安装精度要求。

　　设计过程中针对码头高盐雾、高湿度的使用环境，所有边角位置都做了R2以上的圆角过渡，避免出现应力腐蚀的薄弱点，同时连接面的密封槽预留位置（图中未完全展示密封结构）可适配O型密封圈，防止水汽进入连接缝隙造成接触面锈蚀。在实际选型应用时，需要注意对接面的表面粗糙度要求，安装前需要清理对接面的杂物、锈蚀层，按照对角顺序分次拧紧连接螺栓，保证每个螺栓的预紧力均匀一致，避免出现偏载导致的基座变形；径向定位销需要在螺栓预紧完成后再装入销孔，禁止强行敲入定位销后再拧紧螺栓，否则会造成销孔变形、定位精度失效。该结构的建模过程中，所有孔位的排布采用参数化圆周阵列方式，可根据不同的安装载荷要求快速调整孔位数量、孔径大小以及法兰外径尺寸，适配不同吨位的设备安装需求，环形侧壁的厚度可根据实际抗扭要求进行参数调整，在满足强度要求的前提下尽可能降低结构自重，减少预埋基座的承载负担。
