手动压装式轴承轮组压合工装结构

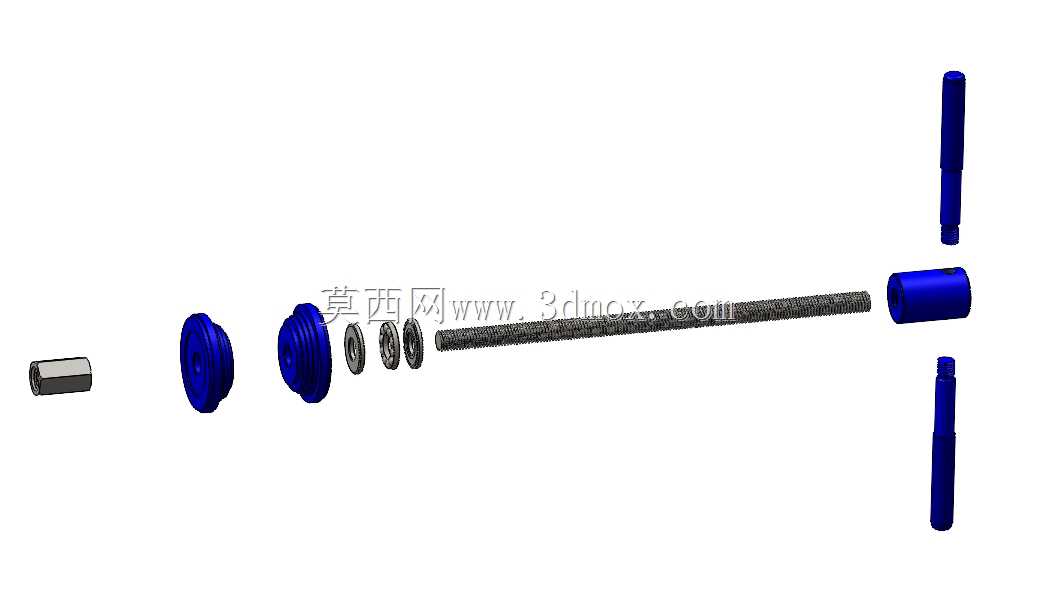

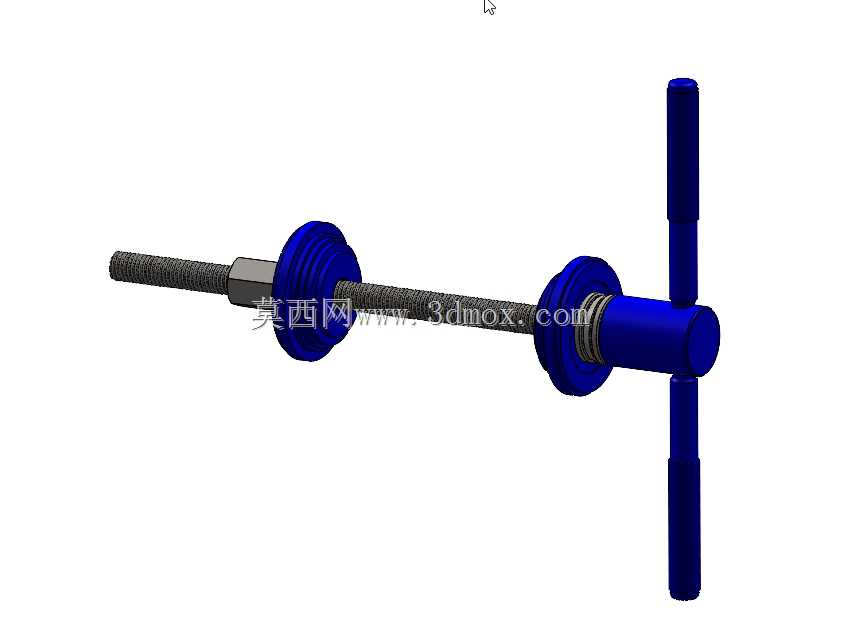

　　在小型零部件过盈装配的作业场景里，这类手动压合结构常被用于小批量维修、单件试制环节的轴承、衬套类零件压装作业，不需要外接动力源，完全依靠人力转动施力端完成压入动作，适合没有配置气动、液压压装设备的零散维修工位，或是户外无动力供应的现场装配场景使用。整套结构的施力逻辑围绕丝杆传动的增力特性设计，横向布置的长丝杆一端加工有全段外螺纹，和固定端的内螺纹孔形成螺旋传动副，当转动垂直于丝杆布置的T型手把时，丝杆会沿着轴向平稳进给，把旋转力矩转化为轴向的压装推力，推力大小可以通过操作人员施加在手把上的力灵活控制，避免刚性冲击损坏被压装的薄壁零件。丝杆上配置的两个蓝色轮状压盘是直接和工件接触的施力部件，靠近手把一侧的压盘和丝杆轴肩贴合作为固定施压端，另一侧的压盘可以沿着丝杆光轴段滑动调整位置，适配不同宽度的被压装工件，两个压盘的端面都做了平整加工，保证压装过程中受力面和工件端面完全平行，不会出现压偏、啃伤工件配合面的问题。压盘和丝杆之间预留了微小的配合间隙，压装受力时可以自动微量找正，抵消丝杆转动过程中产生的微小径向跳动，保证压入力始终沿着工件的装配轴线方向传递。

　　T型手把的垂直杆段做了等直径加长设计，握持位置距离丝杆中心有足够的力臂长度，操作人员不需要施加很大的握力就能获得足够的压装推力，手把的外表面做了防滑的粗糙处理，沾有少量油污的情况下也能稳定转动施力，不会出现打滑脱手的情况。从安装边界来看，整套结构不需要额外固定在工作台面上，使用时可以直接将待压装的工件放置在两个压盘之间，调整滑动压盘的位置初步贴紧工件端面，之后转动手把逐步施加压力直到工件压装到位即可，整体结构的轴向总长度可以根据待压装工件的尺寸灵活调整，丝杆的螺纹段长度覆盖了常见小型轴承、衬套的压入行程范围，不需要额外加装延长接杆就能满足大部分小零件的压装需求。

　　设计过程中特意将受力集中的丝杆轴肩位置做了圆角过渡处理，避免压装受力时出现应力集中导致丝杆断裂，压盘的材质选用了刚性足够的金属材料，表面做了氧化处理防止长期使用生锈，压盘和工件接触的端面没有做尖锐倒角，防止压装过程中在工件表面留下压痕。在实际使用场景中，这类工装常被用于小型电机端盖轴承压装、滑轮衬套压入、小型轮组的轴套装配等作业，相比大型压装设备，它的整体重量轻，可以随身携带到不同的作业点位，不需要复杂的调试过程，拿到作业现场就能直接使用，对于过盈量不大的小型零件装配，作业效率远高于使用铜棒敲击的传统装配方式，也能避免敲击带来的零件变形、装配同轴度差等问题。

　　结构上没有配置复杂的锁紧、限位部件，所有零件都可以快速拆解维护，丝杆螺纹段沾染杂物时可以直接擦拭清理，压盘出现磨损后也可以单独更换，不需要更换整套结构，长期使用的维护成本极低。在装配精度控制上，丝杆的螺纹加工采用了标准梯形牙型，传动过程中间隙小，进给过程平稳，不会出现爬行、窜动的情况，保证压装过程中压力平稳增加，不会因为突然的冲击力损坏零件内部的滚动体或是密封结构。两个压盘的同轴度依靠丝杆的光轴段精度保证，滑动压盘和光轴的配合间隙控制在合理范围内，既可以灵活滑动调整位置，又不会在压装时出现偏斜，保证压装完成后的零件同轴度符合装配要求，不需要后续额外的校正工序。
