叉型铰接支撑连接件结构设计

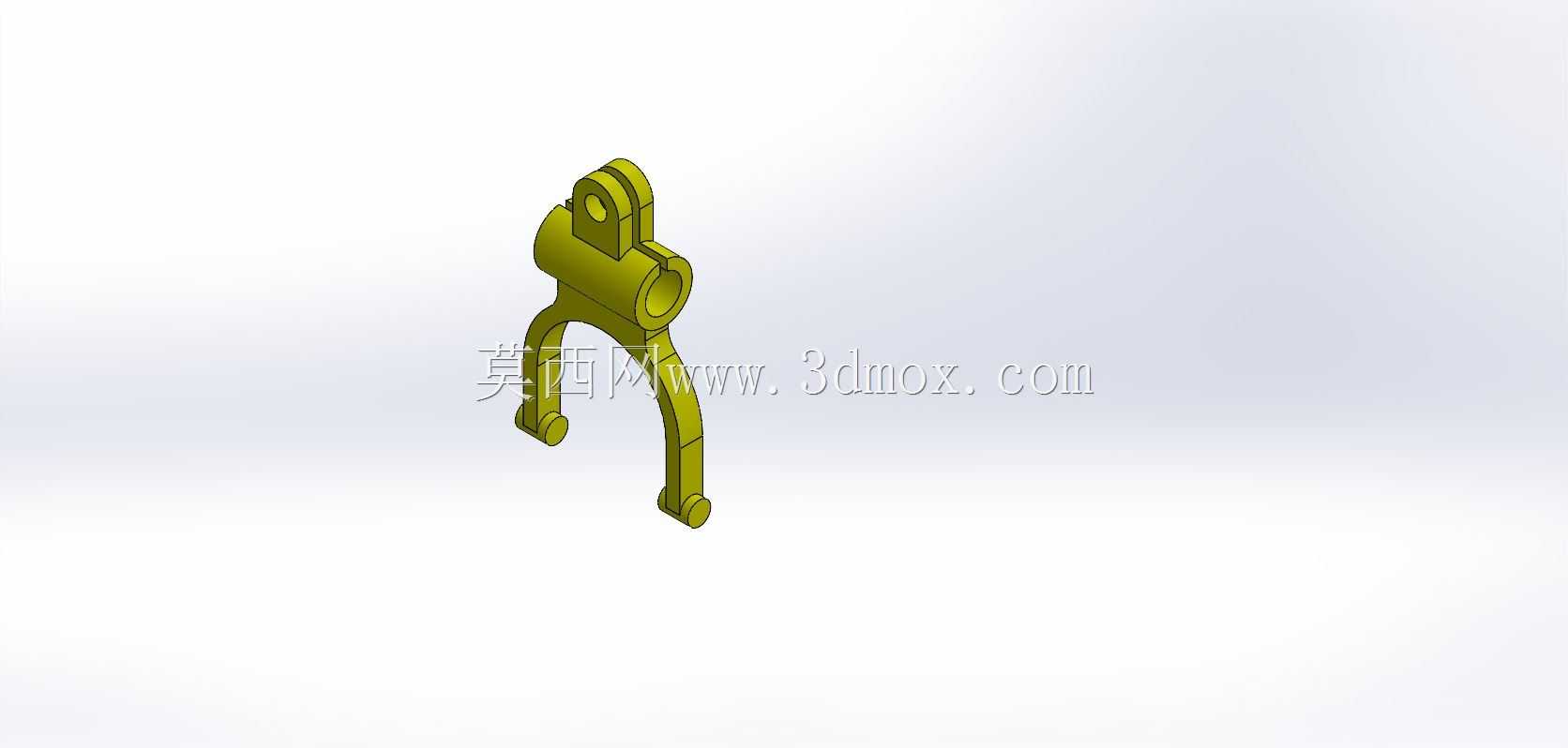

　　这类叉型铰接支撑连接件，常应用在需要实现小角度摆动、往复开合动作的轻载机械结构中，比如小型工装夹具的压臂连接、轻工设备的连杆传动节点、手动操作机构的受力铰接位置，承担传递扭矩、约束转动自由度、保证动作轨迹稳定的作用。从结构设计逻辑来看，上端的带孔凸台是核心铰接安装位，孔位的同轴度公差需要控制在IT7级以内，保证铰接销轴穿入后无卡滞、无过大旷量，凸台外侧的加厚翻边是为了提升孔位的抗挤压强度，避免长期受交变载荷后出现孔位失圆、开裂的问题。

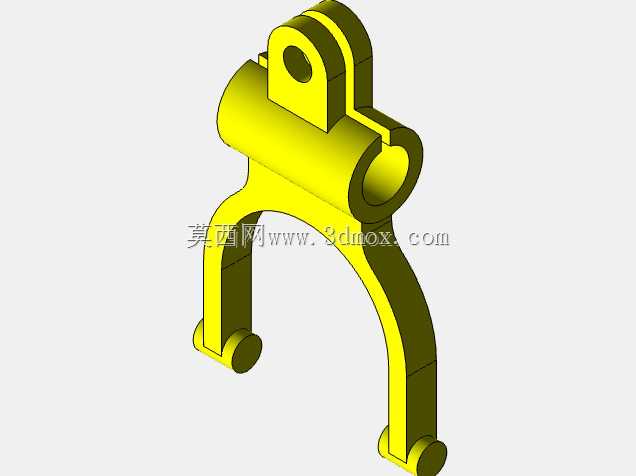

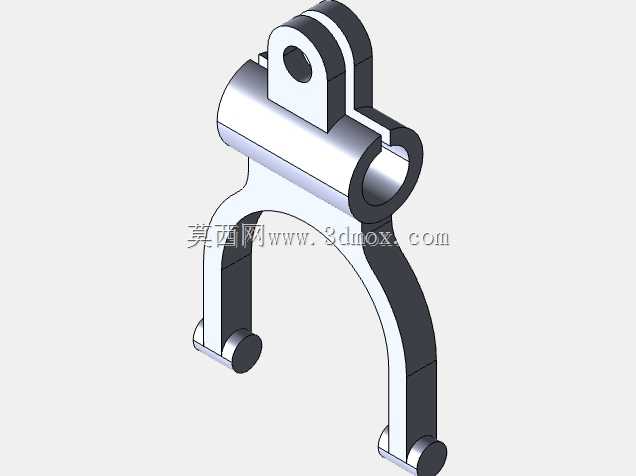

　　两侧向下延伸的叉臂采用等截面圆弧过渡设计，没有尖锐的应力集中棱角，臂身的厚度根据承载需求做了等强度优化，靠近上端铰接位的臂身厚度略大，向下延伸至末端安装位的过程中厚度均匀过渡，既保证了整体刚性，又尽可能控制了零件自重。叉臂末端的同轴小孔是末端执行件的安装位，两个孔位的同轴度要求与上端主铰接孔保持一致，同时要保证两个孔的中心连线与上端主铰接孔的中心轴线平行，否则装配后会出现动作别劲、零件偏磨的问题。从安装边界来看，上端铰接孔的轴向长度决定了该零件与固定基座的连接配合宽度，安装时需要在铰接孔两侧加装耐磨衬套，减少销轴与零件本体的直接磨损，衬套材质通常选用锡青铜或者自润滑复合材料，适配无频繁润滑的工况场景。

　　叉臂的开档尺寸决定了末端可容纳的配套零件厚度，设计时预留了0.2-0.5mm的装配间隙，避免装配后出现夹死、动作不畅的问题。零件整体的转动行程由叉臂的外形轮廓与周边固定结构的干涉边界决定，设计阶段需要做完整的运动干涉检查，保证在设定的摆动角度范围内，零件外壁不会与周边的固定结构、传动零件发生碰撞。这类零件通常采用45号钢或者铝合金加工制作，重载场景下会选用40Cr调质处理，表面做发黑或者阳极氧化处理提升防锈能力，轻载手动操作场景下也可采用工程塑料注塑成型，降低生产成本。

　　建模过程中需要重点关注各个铰接孔的中心距尺寸，这是决定整个连杆机构传动比、动作行程的核心参数，尺寸偏差需要控制在±0.05mm以内，同时所有的棱边都做了R0.5-R1mm的倒角处理，去除加工毛刺，避免装配时划伤操作人员、割损配套密封件。零件的受力方向主要沿叉臂的延伸方向传递，所以建模时对臂身的抗弯截面模量做了校核，保证在额定载荷下臂身的变形量不超过0.1mm，避免因零件变形导致整个机构动作精度下降。
