波纹式密封防护套结构设计

　　这类波纹式密封防护套，在工业设备里的应用场景覆盖极广，从气动活塞杆、液压油缸杆的外露段防护，到小型传动轴、操纵连杆的往复运动部位密封，都能见到同结构产品的身影。它的核心用途，是在部件做轴向伸缩、小角度偏摆运动的过程中，隔绝外界的粉尘、切削液、水汽、焊渣碎屑进入配合间隙，避免运动副表面被硬质颗粒刮擦出现拉伤，也防止润滑脂被外界杂质污染后提前失效，延长核心运动部件的维护周期。

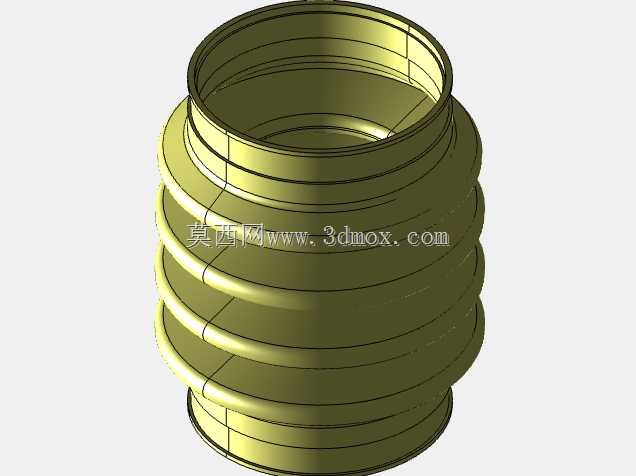

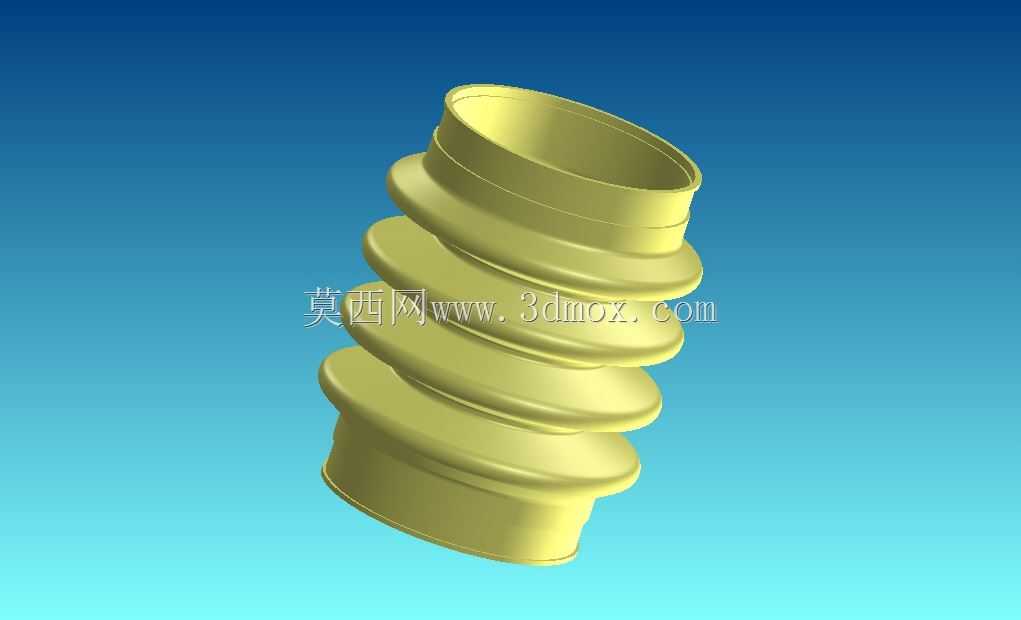

　　从功能特性上看，这种多段圆弧波纹的结构，首先解决了伸缩行程和安装空间的矛盾——相比直筒式护套，同等轴向压缩长度下，它能覆盖的拉伸行程要高出2-3倍，而且每一段波纹的圆弧过渡都做了等壁厚设计，在反复伸缩弯折的时候，应力不会集中在某一个折角位置，不会出现短时间内折裂、疲劳老化的问题。两端的直边段是安装定位的核心区域，设计时特意做了加厚处理，既可以通过卡箍直接箍在对应杆件的安装槽位上，也能适配压装式的端盖固定，不会因为杆件往复运动出现护套移位、脱落的情况。

　　做这个结构的三维设计时，首先要确认的是安装边界：两端安装位的直径要和被防护杆件的轴径、端盖内孔做公差匹配，通常单边预留0.5-1mm的过盈量，保证安装后贴合紧密不会漏灰。波纹的波峰、波谷半径不能随意设定，要根据护套的材质拉伸率来调整，比如常用的丁腈橡胶材质，波峰圆弧半径取壁厚的3-4倍，波谷半径取壁厚的2-2.5倍，这样在完全压缩的时候，相邻波面不会出现硬挤压、叠边的情况，完全拉伸的时候，波谷位置也不会因为拉伸量过大出现壁厚过度减薄。另外整体的同轴度要控制在0.2mm以内，不然高速往复运动的时候，护套会出现偏磨，某一侧的波纹提前磨穿。

　　实际选型应用的时候，还要考虑使用场景的环境因素：如果是用在焊接工位附近，材质要选耐温、阻燃的氯丁橡胶，避免焊渣溅上去烫出破洞；如果是用在有切削液、润滑油喷淋的机加工设备上，要选耐油的丁腈材质，避免长期接触油品出现溶胀、变硬开裂；如果是用在户外设备上，还要考虑耐紫外线、耐臭氧老化的性能，调整材质配方。安装的时候要注意，不能让护套处于扭曲状态，不然往复运动的时候扭转应力会集中在波谷位置，很快就会出现环状裂纹。另外要预留足够的压缩余量，不能让护套在部件运动到最小行程时被完全压死，不然长期挤压会让波纹段出现永久变形，失去伸缩能力。

　　很多刚入行的结构设计人员做这类护套设计时，容易犯的错误是只看行程总长，忽略了安装位的台阶尺寸，导致护套压缩后波峰和旁边的安装凸台发生干涉，或者把波纹的数量做少了，导致单段波纹的拉伸量超过材质允许的伸长率，使用几次就被拉裂。还有的设计时把波谷的直径做的和杆件直径间隙太小，运动的时候波谷位置和杆件表面反复摩擦，很快就磨破。正确的设计逻辑是先确定两端的安装尺寸、最大最小行程，再反推需要的波纹数量、每个波纹的波峰波谷尺寸，最后做运动仿真验证全行程下护套的变形情况，检查有没有干涉、拉伸过量的问题，再调整壁厚和圆弧参数，保证整个运动过程中护套的形变都在材质允许的范围内。
