双腔式电源变压器壳体结构设计

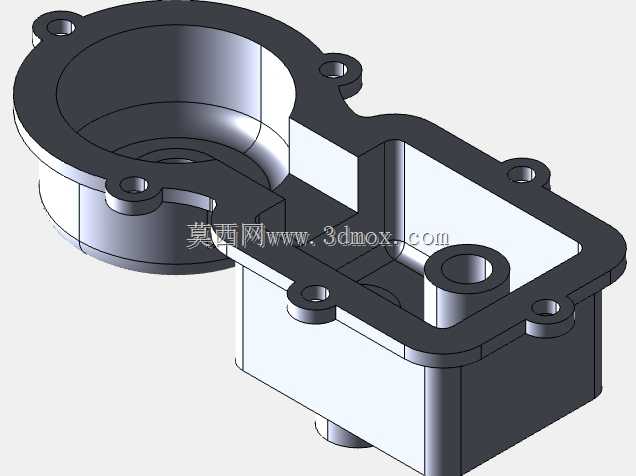

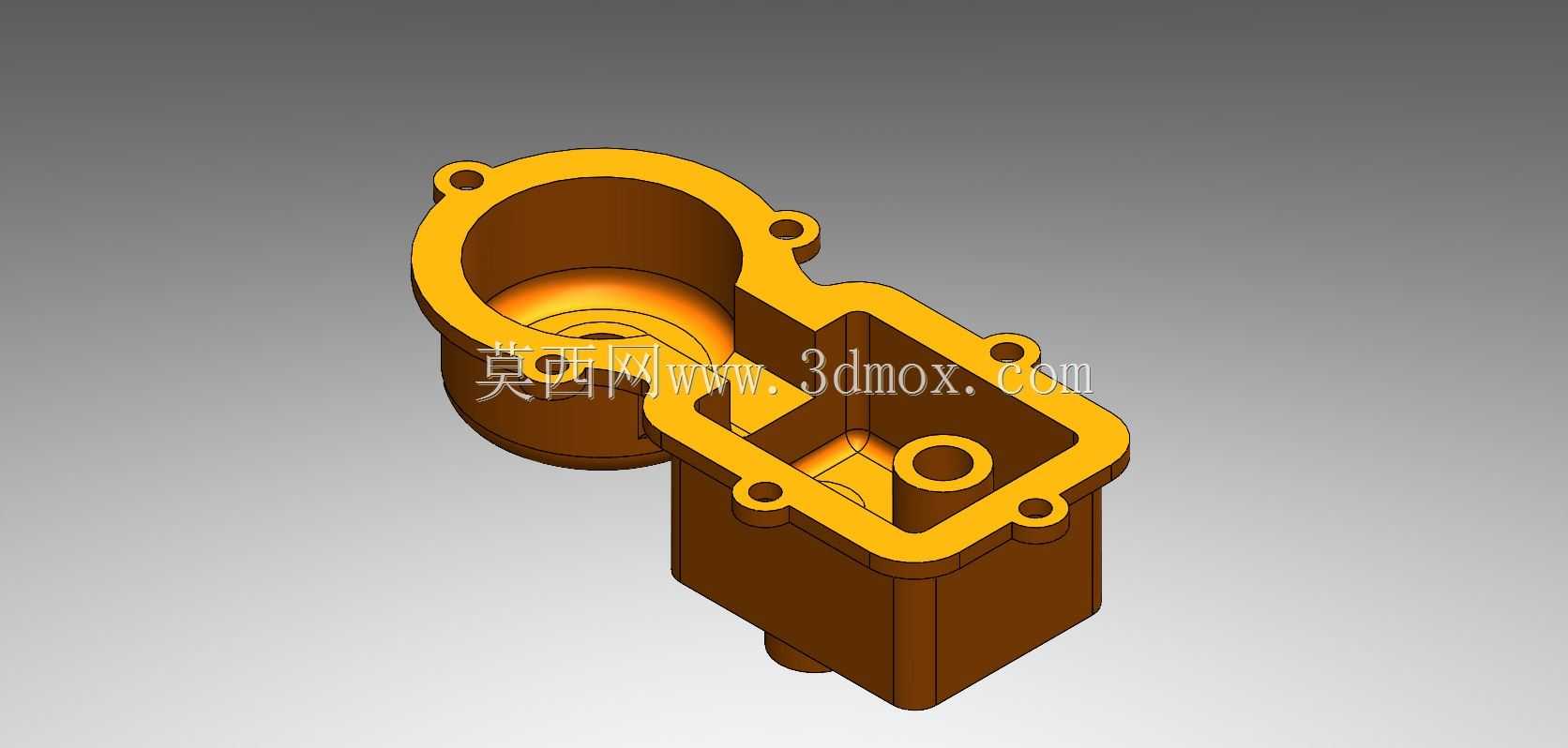

　　设计这类壳体的时候，首先要考虑的是内部元件的安装边界，圆形腔体的内径要比磁芯外径留出0.3-0.5mm的装配间隙，深度要匹配绕组叠厚加上绝缘垫片的总高度，避免合盖后压伤绕组漆包线；方形腔体的内部凸台是用来固定电路板的，凸台高度要匹配电路板上最高元件的高度，防止元件顶到壳体内壁。壳体边缘的带孔法兰是安装固定的核心结构，每个安装孔的位置都要和配套设备的安装柱精准对位，孔位公差控制在±0.1mm以内，法兰面的平面度要求不超过0.05mm，保证和上盖装配后能均匀压紧密封胶条，不会出现局部缝隙导致防护等级下降。这款双腔结构的壳体部件，主要应用于小功率电源变压器的封装防护场景，在民用小家电、工业控制板卡供电模块、低压配电终端设备里都能见到这类结构的身影，核心作用是为内部的变压器绕组、磁芯、接线端子提供物理防护，同时隔绝外界粉尘、潮气与意外触碰带来的安全隐患。从实际使用场景来看，这类壳体往往需要适配PCB板的安装空间，一侧的圆形腔体用来容纳环形磁芯的变压器绕组，另一侧的方形腔体则预留了接线端子、整流元件或者小型滤波电路的安装位，两个腔体之间的连通槽位专门用来走内部连接线，避免布线杂乱挤压绕组绝缘层。

　　从结构强度角度考虑，壳体侧壁的厚度设计为2mm，既可以满足注塑成型的工艺要求，避免出现缩痕、填充不足的缺陷，也能在常规的安装外力下不会出现开裂变形；腔体内部的转角处都做了R1.5的圆角过渡，一方面是减少注塑时的应力集中，提升壳体的抗冲击性能，另一方面也能避免内部布线时尖锐边角划伤导线绝缘层。圆形腔体底部的定位凸台，是用来卡住磁芯防止其在腔体内转动移位的，凸台的尺寸刚好卡入磁芯的中心孔，装配时不需要额外打胶就能实现磁芯的预固定，提升装配效率。方形腔体内的独立圆柱凸台，是预留的接线柱固定位，接线柱压入后可以实现输入输出线的可靠连接，避免导线直接拉扯绕组引出线造成断线故障。

　　在实际选型适配的时候，需要注意壳体的外部安装尺寸：整体的长度方向要匹配设备内部的安装空间，法兰上的安装孔中心距要和设备安装位的螺柱位置完全对应，壳体的总高度不能超过设备内部预留的垂直空间，避免和其他元件产生干涉。另外这类壳体通常采用阻燃ABS或者增强尼龙材质注塑成型，设计时的拔模斜度控制在1°-1.5°，既方便脱模，也不会造成腔体内部尺寸偏差过大影响元件装配。两个腔体的分隔筋厚度和侧壁保持一致，分隔筋的高度和法兰面齐平，合盖后可以实现两个腔体的初步物理隔离，避免高压侧和低压侧的元件直接接触，满足电气安全的爬电距离要求。

　　在装配流程上，工人可以先将绕制好的变压器绕组放入圆形腔体，卡入底部定位凸台，再将焊接好元件的电路板固定在方形腔体的凸台上，把绕组引出线穿过分隔筋的槽位连接到电路板的对应焊盘，确认布线无挤压后扣合上盖，通过法兰上的安装孔拧入螺丝完成整体装配，整个过程不需要复杂的工装，适合批量生产的装配节奏。日常维护时，只需要拆下法兰螺丝就能打开壳体，检查内部绕组是否有过热变色、接线是否松动，不需要破坏壳体结构，降低后期维护的成本。这类结构的壳体相比单腔壳体，能更好的区分高低压区域，减少电磁干扰对周边电路的影响，同时双腔的结构刚度比同尺寸单腔壳体更高，抗挤压能力提升30%左右，在有轻微振动的使用场景下也能可靠保护内部元件。
