多端口法兰结构设计

　　在工业管路布设、液压系统搭建、工艺管线接驳的场景里，法兰是实现管线可拆卸连接的核心承压零件，多端口法兰的设计难点在于不同通径接口的同轴度控制、各连接端面的平面度公差匹配，以及不同工况下的受力均匀性。这款多端口法兰在设计初期，首先梳理了实际应用中常见的多管路并行接驳需求，比如在小型液压站的阀组集成位置、工艺管线的分流节点、气动系统的汇流排位置，往往需要单个法兰件同时对接2-3路不同通径的管线，传统单端口法兰需要搭配多个转接件才能实现，不仅增加了管路泄漏点，也会占用更多安装空间，多端口一体化的结构刚好能解决这一痛点。

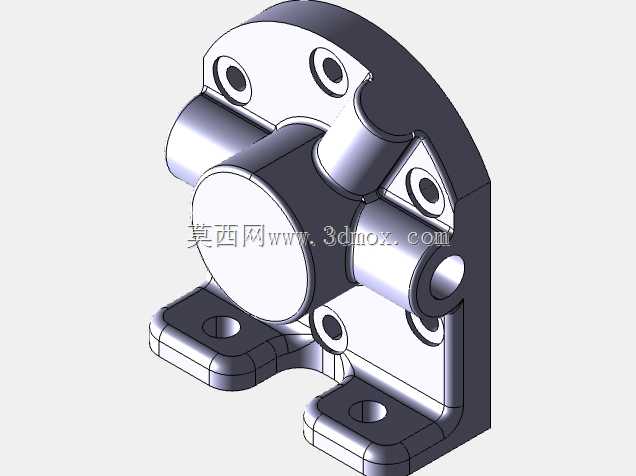

　　从结构特性来看，这款法兰的主体采用盘式基体结构，不同通径的连接端口沿基体合理排布，每个端口都设计了标准的密封面结构，针对阶梯孔的位置做了圆角过渡处理，避免应力集中在孔道的转折位置，在承压工况下，圆角过渡区域可以有效分散介质压力带来的局部应力，降低法兰长期使用后出现微裂纹的风险。圆形图案的排布逻辑并非装饰作用，而是对应每个连接端口的螺栓孔位标识，安装时可以通过标识快速对齐不同端口的螺栓孔，减少现场安装的对位时间，也能避免错装螺栓孔导致的密封面压合不均问题。

　　设计过程中，首先确定了各端口的通径匹配范围，覆盖了常规工业管路中常用的几个通径规格，每个端口的密封面粗糙度按照中压管路的密封要求设定，保证配合密封垫片时能实现可靠密封，不会出现介质渗漏。安装边界方面，法兰基体的外轮廓尺寸充分考虑了现场安装的操作空间，螺栓孔的位置预留了足够的扳手操作间隙，即使在密集排布的管线组里，也能顺利完成螺栓的紧固操作，不需要额外拆除周边管线就能实现法兰的拆装维护。阶梯孔的设计一方面是为了适配不同插入深度的管路接头，另一方面也能在孔道内部形成定位台阶，管路插入时可以直接顶到台阶位置，保证管路插入深度一致，避免因插入深度不足导致的连接脱落或者密封失效问题。

　　边角位置的圆角处理除了降低应力集中之外，也能避免安装过程中尖锐边角划伤操作人员或者损坏周边的管线防护层，符合机械零件的安全设计要求。在实际选型使用时，需要根据各端口对接的管路介质压力、介质类型选择匹配的密封垫片，螺栓紧固时需要按照对角顺序逐步拧紧，保证每个螺栓的预紧力一致，避免法兰端面出现偏压导致的密封失效。这款法兰的结构设计充分考虑了现场安装的便利性和长期使用的可靠性，没有多余的冗余结构，所有结构特征都服务于连接、密封、承压的核心功能，对于需要多管路汇流或者分流的安装场景，能有效减少转接零件数量，降低管路系统的整体泄漏风险，同时压缩安装占用的空间，提升管路系统的集成度。
