德标PN10压力等级四孔平焊法兰盘

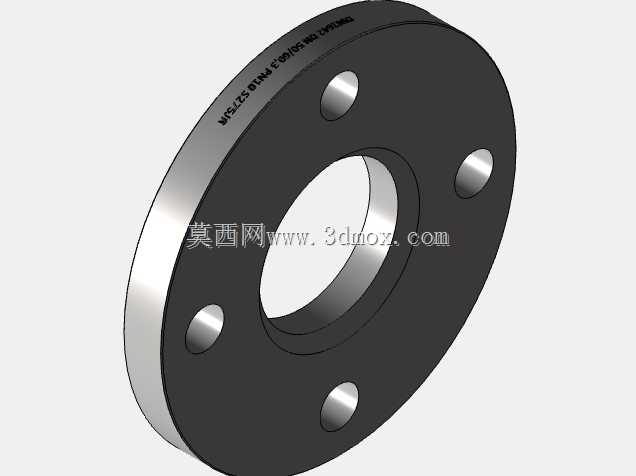

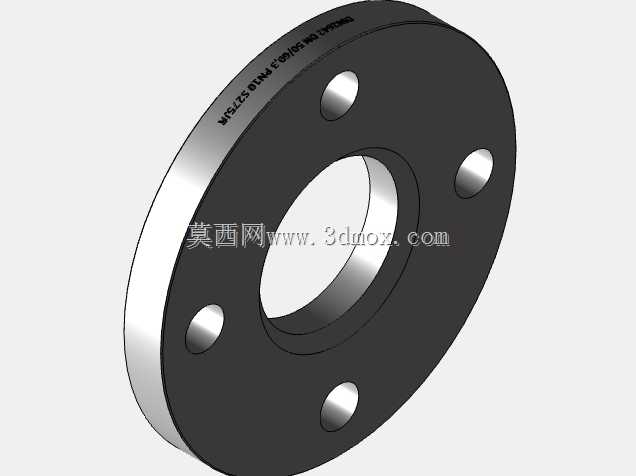

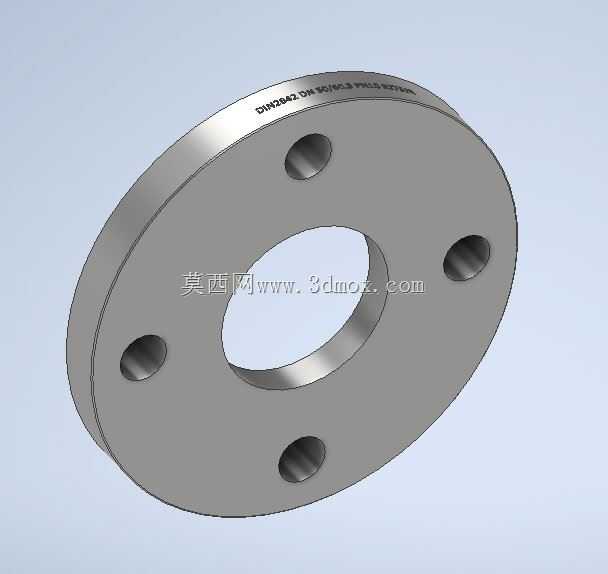

在化工、市政给排水、暖通空调、常规工业流体输送的管路系统中，法兰是实现管道与管道、管道与设备、管道与阀件之间可拆卸刚性连接的核心承压部件，这款对应德标DIN2642标准的法兰件，适配DN50公称通径的管路，额定承压等级为PN10，也就是常温工况下可承受1.0MPa的系统工作压力，适配的钢管外径为60.3mm，材质选用S275JR结构钢，属于非合金碳素结构钢范畴，具备良好的焊接性能与常温强度表现，完全能满足常规低压流体输送场景的力学性能要求。

从结构设计逻辑来看，这款法兰采用板式平焊的结构形式，整体为圆盘状回转体结构，中心开设与适配钢管外径匹配的通孔，安装时将钢管插入法兰内孔至指定深度后，在法兰与钢管的内外侧接缝处实施角焊缝焊接，即可完成法兰与管端的固定，相比对焊法兰，平焊结构的加工成本更低、现场安装对位更便捷，非常适合PN10及以下压力等级、介质温度不超过425℃的水、蒸汽、压缩空气、常规油品等无强腐蚀性介质的管路场景。法兰盘沿圆周方向均匀开设4个螺栓通孔，孔位的分度圆直径、孔径尺寸严格遵循DIN2642标准的公差要求，安装时配套对应规格的六角螺栓与螺母，通过对称逐步拧紧螺栓，将两片法兰之间的密封垫片压紧，即可实现管路连接位置的静密封，避免介质泄漏。

从安装边界与尺寸适配角度来说，这款法兰的外径、厚度、螺栓孔中心距、内孔直径均严格执行对应标准的尺寸公差要求，现场安装时无需额外进行二次加工，只要配对法兰、密封垫片、紧固件均符合对应标准要求，即可实现完全互换装配。法兰的密封面为突面形式，密封面表面加工粗糙度满足常规非金属垫片、金属缠绕垫片的密封要求，安装时只要保证密封面无磕碰划伤、无径向划痕，按照规范的螺栓拧紧力矩对称紧固，即可保证长期运行下的密封可靠性。在实际工程应用中，这类法兰广泛应用于厂区循环水管网、建筑消防供水系统、低压压缩空气站管路、普通工艺物料输送管线等场景，相比螺纹连接、承插连接，法兰连接的拆卸维护更方便，承压能力更稳定，可承受管路运行中产生的轴向拉力、径向剪切力与一定的管路振动载荷。

设计这类法兰三维模型时，首先要以标准规定的尺寸参数为基准，先绘制法兰的回转截面轮廓，通过回转特征生成法兰的基体结构，之后按照孔位的分度角度，在对应分度圆位置绘制螺栓孔的截面轮廓，通过拉伸切除生成单个螺栓孔后，再通过圆周阵列特征完成全部螺栓孔的创建，最后对法兰的所有锐边进行倒钝处理，避免加工、安装过程中锐边划伤操作人员，同时在法兰的外圆柱面预留标准标识的刻印位置，方便生产加工时标注公称通径、压力等级、材质、执行标准等信息，便于现场施工时的识别与选型核对。建模过程中需要严格控制各尺寸的公差配合要求，尤其是内孔与钢管的配合间隙、螺栓孔与螺栓的间隙量，既要保证现场安装时钢管可顺利插入法兰内孔，也要保证螺栓可顺利穿入配对法兰的螺栓孔，避免因尺寸偏差导致现场安装时需要额外扩孔、修磨，影响施工效率。

从实际使用的可靠性角度来说，S275JR材质的法兰在常温工况下的屈服强度、抗拉强度完全满足PN10压力等级的载荷要求，焊接前只要按照碳钢焊接的规范要求对焊接位置进行除锈、除油处理，选用匹配的焊接材料，即可保证焊接位置的强度不低于母材本身，长期运行下不会出现焊缝开裂、法兰变形等问题。在管路系统的日常维护中，法兰连接位置是最常见的泄漏点，这就要求法兰的密封面平面度必须满足标准要求，建模与加工过程中都要严格控制密封面的平面度公差，避免因密封面翘曲导致垫片压紧力不均匀，出现介质泄漏的问题。同时，法兰的厚度设计需要满足螺栓预紧力作用下的刚度要求，避免螺栓拧紧时法兰产生过大的翘曲变形，导致密封失效。
