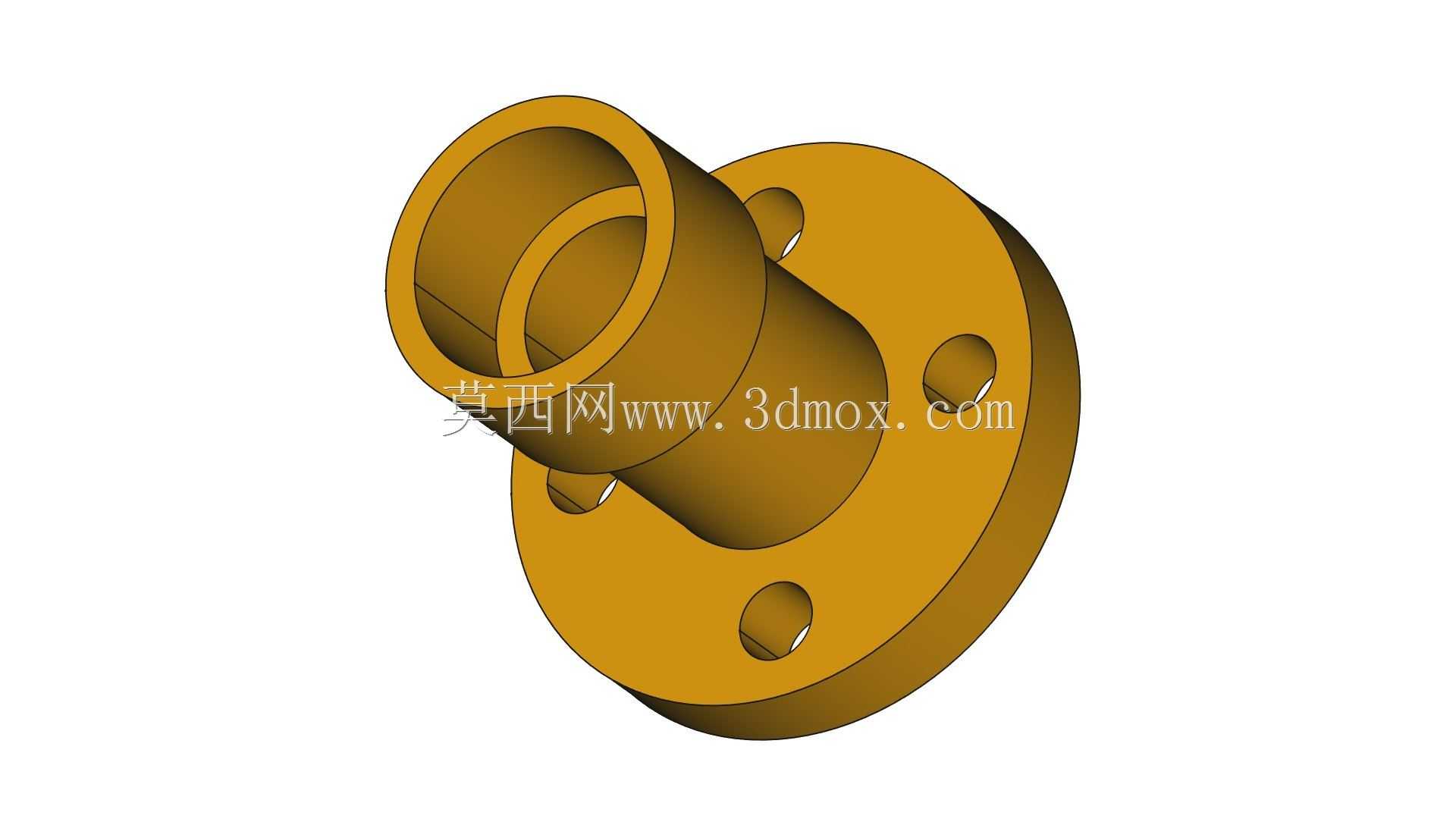

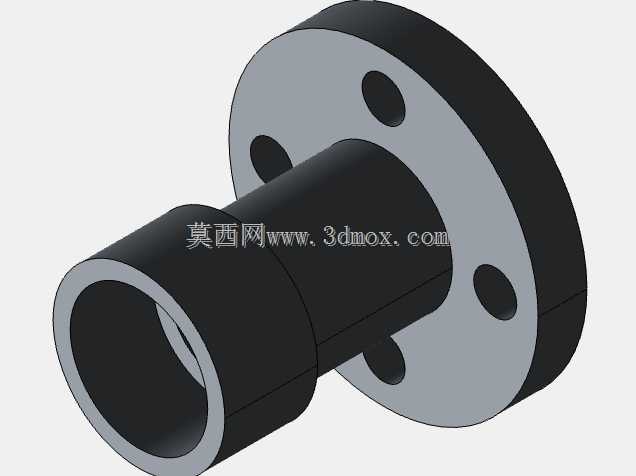

带安装底座圆柱法兰连接结构

　　在工业流体输送、机械设备装配的现场场景里，这类带安装底座的圆柱法兰连接件是管路对接、组件支撑环节里出镜率极高的基础零件，不少车间的压缩空气管路改造、小型液压站油路排布、生产设备的冷却介质回路搭建场景中，都能见到这类结构的实际应用。它的核心作用是实现两段带法兰接口的管路、或者管路与设备腔体之间的刚性对接，同时依托自带的安装底座，直接完成对接节点在安装面的固定，不需要额外加装独立的支撑支架，能有效减少管路装配的零件数量，压缩现场安装的工序时长。

　　从结构设计逻辑来看，整个零件采用一体式加工成型的思路，主体为空心圆柱筒体，内孔直接作为介质流通的通道，内壁做了连续的光滑过渡处理，没有台阶状的突兀变径，能降低流体在通道内流动时的局部阻力，减少介质输送过程中的压损，对于低压流体输送场景来说，这种光滑内孔的设计还能避免介质残留堆积，降低管路长期使用后的堵塞风险。筒体一端延伸出圆形法兰盘，法兰盘上沿圆周均匀分布多个螺栓通孔，这些孔的位置度公差在设计时做了严格控制，保证对接时能和配对法兰的螺栓孔完全对齐，不需要现场扩孔修正；法兰盘的密封面做了精加工处理，平面度控制在合理范围内，装配时搭配对应规格的密封垫片，就能满足常规工况下的密封要求，避免介质泄漏。筒体与法兰盘的衔接位置做了圆角过渡处理，避免直角衔接带来的应力集中问题，不管是承受管路内压带来的轴向力，还是安装后设备运行带来的振动载荷，这个过渡区域都不容易出现应力开裂的问题，能提升零件的长期使用可靠性。法兰盘上的螺栓孔采用沉孔设计，螺栓装配后头部不会突出法兰端面，既可以避免安装时突出的螺栓头和周边部件发生干涉，也能让法兰对接面的贴合更加紧密，不会因为螺栓头的突出导致密封面出现间隙。

　　从安装边界来看，这类连接件的法兰盘外径根据适配的管路通径做了匹配设计，螺栓孔的分布圆直径符合常规法兰的安装尺寸规范，能和同通径的标准法兰直接配对使用，不需要做额外的转接加工；安装底座的端面和筒体轴线保持垂直，安装时只需要将底座贴合在预设的安装基准面上，通过底座上的固定孔完成锁紧，就能保证筒体的轴线和对接管路的轴线保持同轴，降低管路对接时的错位量，减少密封件的偏磨风险。在实际选型应用时，需要根据输送介质的类型、工作压力、工作温度选择对应材质的毛坯进行加工，比如普通水介质、低压工况可以选用常规碳钢材质做表面防锈处理，有腐蚀性的化工介质则可以选用不锈钢材质加工；内孔的通径尺寸直接和对接管路的通径保持一致，避免通径突变带来的流阻变化。这类结构除了用于流体管路的对接之外，还可以作为机械组件的支撑轴座使用，空心筒体可以作为传动轴的穿过通道，法兰端用于固定轴承端盖或者其他功能组件，底座直接固定在设备机架上，实现转轴组件的支撑定位，在小型自动化设备的辊轴支撑、输送线的从动轮安装场景中，这种一体式的法兰底座结构也能发挥很好的固定支撑作用，相比分体式的支撑座加法兰的组合结构，一体式结构的装配累积误差更小，整体刚性更好，能承受更大的径向载荷。

　　在三维建模过程中，这类零件的建模需要重点关注几个关键尺寸的控制：首先是内孔的圆柱度，要保证整个筒体长度范围内的内孔尺寸一致，避免出现锥度影响介质流动或者轴类零件的穿过；其次是法兰盘上螺栓孔的位置度，要严格按照配对法兰的孔位尺寸进行阵列，保证装配的互换性；另外是底座安装面与筒体轴线的垂直度，这个形位公差会直接影响安装后筒体的朝向精度，如果垂直度超差，会导致对接管路出现强制对位的情况，长期运行会在管路衔接处产生额外的内应力，容易引发密封失效或者结构疲劳损坏。对于现场安装人员来说，这类一体式法兰连接件的安装流程也相对简单，不需要先分别固定法兰和支撑座再进行对位调整，只需要先将底座固定在安装基准面上，再将配对法兰与该零件的法兰盘通过螺栓锁紧即可，能大幅降低现场安装的对位难度，尤其是在狭小的设备内部安装空间里，这种一体式结构的安装优势会更加明显，不需要预留太多的操作空间来完成多个零件的装配固定。
