60A 12S航模动力无外壳电子调速器结构

　　这款无外壳封装的动力调控部件，主要面向多旋翼航模、小型电动无人飞行器的动力链路配套场景，核心作用是承接飞控系统的油门控制信号，将动力电池输出的直流电能转换为适配无刷电机的三相交流电，精准调控电机转速，实现飞行器的升力变化与姿态调整。从实际装机场景来看，去掉外壳的设计主要针对追求极致减重的竞速类航模、轻量化穿越机装机需求，省去塑料外壳的重量占比后，能进一步降低整机起飞重量，提升动力冗余度，同时也方便装机时根据机架内部的走线空间灵活调整固定位置，适配不同布局的窄间距机架安装位。

　　从功能特性上看，该部件支持6-12S锂电池组供电，持续输出电流可达60A，开关频率设置为600Hz，能够匹配高KV值无刷电机的高速响应需求，在飞行器做急加速、急停、大角度机动动作时，能快速跟进飞控输出的PWM信号变化，避免动力响应滞后导致的姿态失稳。输出端的三相接线端采用带防滑槽的接线柱结构，焊线后可以通过热缩管或者扎带进一步固定，避免大电流输出时接线处因为电机振动出现松脱、虚接的问题；输入端的动力线采用红黑分色设计，红色对应电源正极、黑色对应电源负极，能有效避免装机时接反电源导致的器件烧毁，信号线端预留了足够的线长，方便连接飞控的信号输出端口，走线时可以顺着机架臂的线槽排布，减少信号干扰。

　　设计思路上，整体采用长条形扁平化布局，主体功率板的轮廓做了圆角过渡处理，避免尖锐边角划伤机架上的其他线材或者碳纤维板，板上的功率管排布顺着长度方向依次排列，配合无外壳的裸露结构，飞行时的迎面气流可以直接吹过功率器件表面，带走大电流工作时产生的热量，相比带封闭外壳的同规格电调，散热效率提升明显，不需要额外加装散热片就能满足持续大油门输出的散热需求，进一步压缩了部件的整体体积与重量。安装边界方面，主体部分的宽度适配常规20mm宽度的机架安装臂，装机时可以直接用纤维胶带或者扎带捆绑固定在机臂上，不需要额外设计定制安装座，三相输出端的接线柱间距留足了焊线操作空间，即使是使用12AWG的大电流硅胶线，也能轻松完成焊接操作，不会出现相邻焊点距离过近导致短路的问题；输入端的动力线从主体尾部引出，顺着机臂方向延伸至电池安装位，不会和输出端的电机线出现交叉干扰，走线布局更规整。

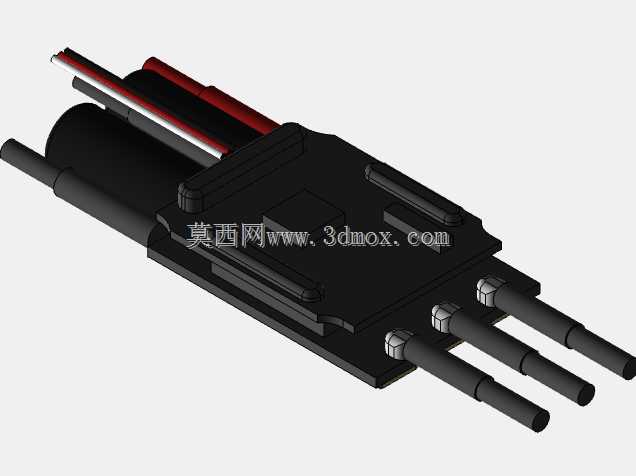

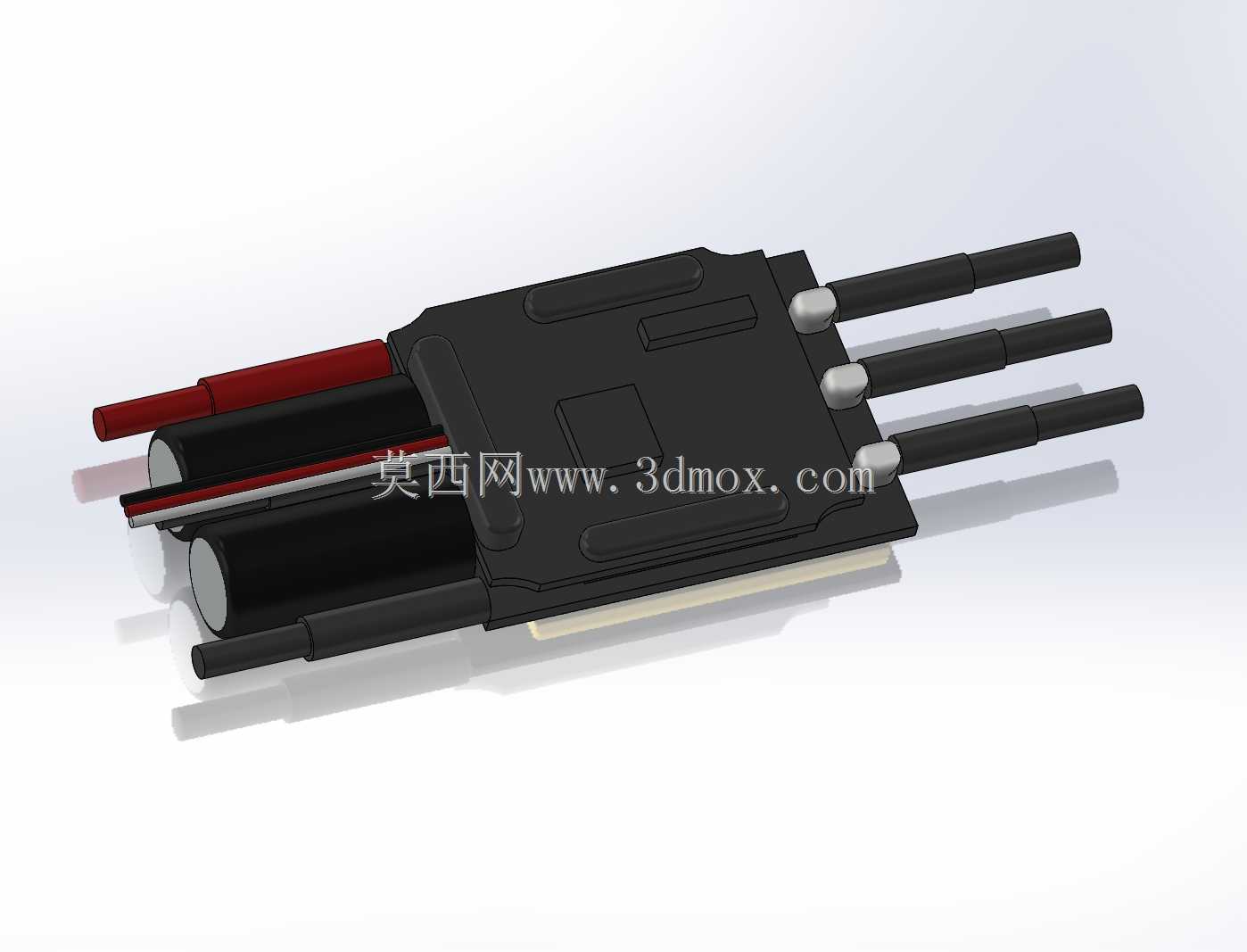

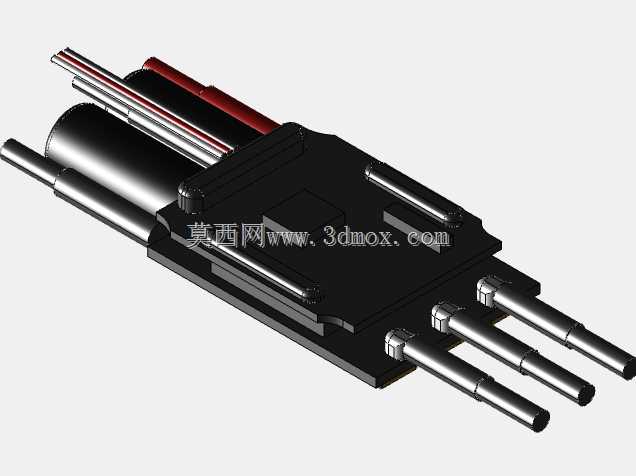

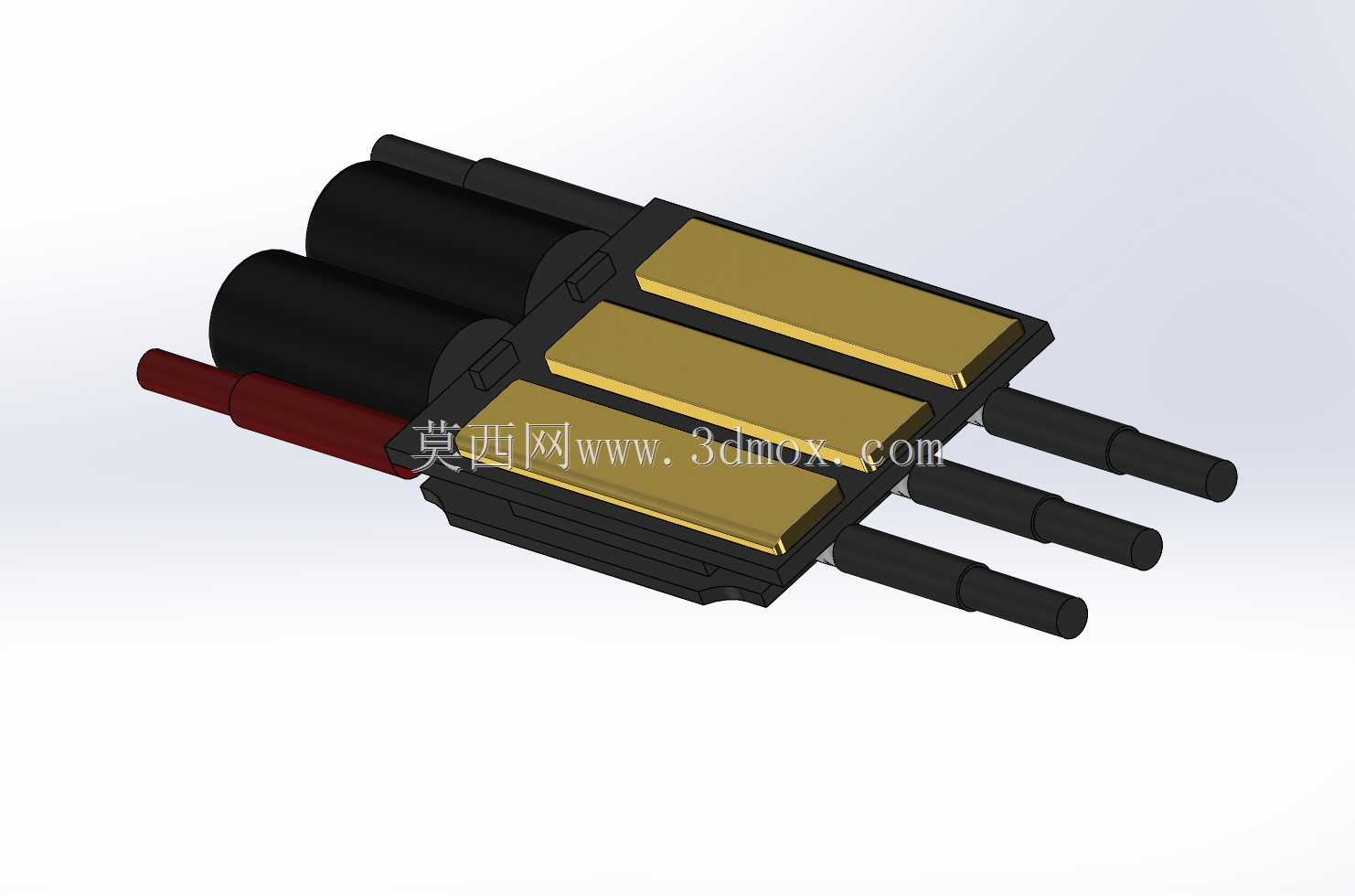

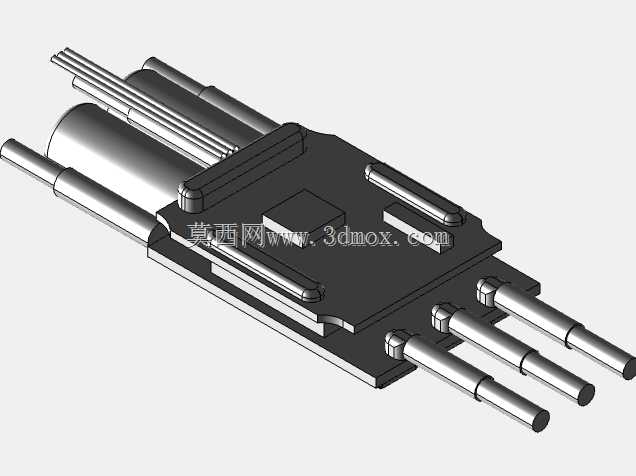

　　从实际使用的工程角度考量，这种无外壳的电调结构在装机前需要做好绝缘处理，在功率板与碳纤维机架接触的位置垫上绝缘青稞纸或者耐高温绝缘胶带，避免碳板的导电性导致电路短路，焊接接线时要注意控制电烙铁的温度与焊接时间，避免高温传导至板上损伤贴片元器件。该结构的三维建模完整还原了功率板的轮廓、接线柱的位置、出线方向与各部位的尺寸关系，结构设计人员在做航模机架布局设计时，可以直接导入该模型进行装配干涉检查，提前规划好电调的安装位置、走线路径，验证机臂宽度与电调尺寸的匹配度，避免实际装机时出现尺寸不兼容、走线空间不足的问题；也可以基于该模型进行二次外壳设计，针对特定的使用场景加装定制化的轻量化保护外壳，在不增加过多重量的前提下提升器件的抗磕碰、抗粉尘能力，拓展其在工业级小型无人机、电动航模飞机等场景下的适用范围。
