QFN2X3封装SY9702同步降压DC-DC调节器

做便携设备、工业传感节点的电源部分选型时，这类小封装同步降压调节器是绕不开的核心器件，这次建模的QFN2X3-13封装SY9702，是1MHz开关频率、持续输出2A的同步整流Buck架构DC-DC调节芯片，日常做板级结构设计、整机堆叠验证时，精准的三维模型能帮结构工程师提前规避很多装配干涉问题。

先从实际应用场景说，这类芯片常用在手持测量仪器、低功耗工业采集终端、便携消费电子的板载电源回路里，负责把前端输入的较高直流电压，稳定降到主控、传感模块需要的工作电压，1MHz的开关频率能让外围电感、电容的选型尺寸做的很小，不会占用太多PCB板上空间，2A的持续输出能力足够覆盖多数低功耗主控加外围传感模块的供电需求，同步整流的架构比传统非同步降压的转换效率更高，电池供电场景下能有效延长设备续航。

建模的时候首先要卡准封装的安装边界，QFN2X3的封装本体长宽严格控制在2mm×3mm，本体厚度要匹配 datasheet里的标称值，包括底部散热焊盘的尺寸、位置，周边13个引脚的宽度、间距、伸出本体的长度，都要和实际量产的封装尺寸完全对齐，不能有偏差——毕竟做PCB Layout的时候，结构模型要和封装库的焊盘位置完全匹配，要是模型尺寸有偏差，后期做整机装配干涉检查的时候就会出问题，比如外壳内壁的凸筋、屏蔽罩的折弯边，很容易和芯片本体或者周边的被动件碰在一起。

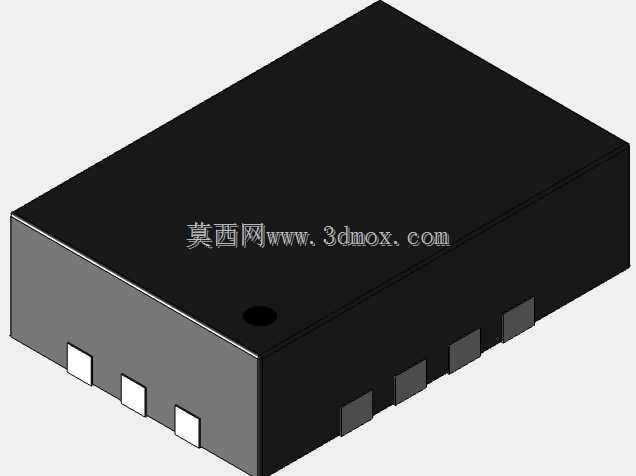

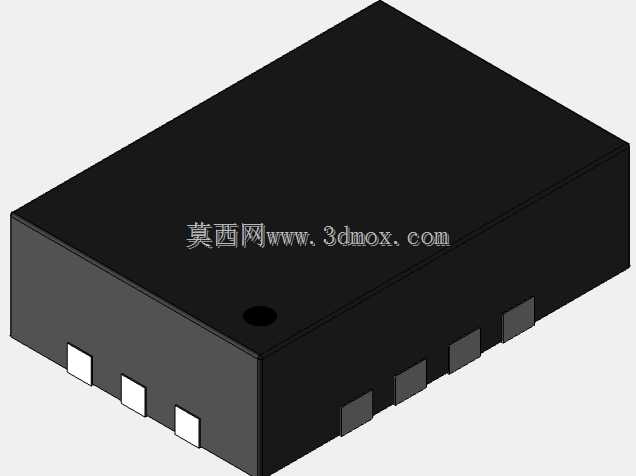

设计建模思路上，首先还原芯片的本体特征：黑色塑封本体的边角做微小的倒角处理，还原实际塑封工艺的成型特征，本体上的定位圆点要放在第一引脚对应的位置，方便硬件工程师核对引脚方向，周边的引脚区分电源引脚、接地引脚、信号引脚的排布位置，引脚的金属质感做哑光锡面的还原，底部的裸露散热焊盘要单独做特征，因为实际焊接的时候这个焊盘是要接PCB地平面做散热的，建模时不能遗漏这个结构。另外要注意QFN封装的引脚是侧面裸露的焊端，没有向外伸出的鸥翼形引脚，建模的时候不能把引脚做的突出本体太多，要和实际无引脚封装的形态一致。

实际做板级堆叠的时候，这个芯片的上方要预留足够的散热空间，不能直接贴装屏蔽罩或者其他结构件，要保证空气流通的间隙，周边的电感、输入输出电容的摆放位置，也要和芯片模型的位置做匹配，提前在三维环境里核对各个器件的高度差，避免后期打样后出现器件顶壳、装配干涉的问题。很多新手工程师做结构设计的时候，容易忽略芯片本体的实际厚度，只看封装名称的长宽尺寸，结果打样回来发现芯片高度超过预留空间，导致外壳合不上，精准的三维模型就能在设计阶段把这类问题排查掉。

另外这类电源芯片的周边走线、器件布局对电源性能影响很大，三维模型里还原准确的封装尺寸，也能帮助硬件工程师在布局的时候预估各个器件的占位空间，合理安排功率回路的走线长度，减小开关噪声对周边敏感电路的干扰。比如1MHz开关频率下，功率回路的面积要尽量小，精准的模型能让工程师在三维环境里直观看到电感、电容和芯片引脚的相对位置，优化布局方案。

从安装特性来说，QFN封装的芯片是表面贴装器件，焊接的时候对回流焊的温度曲线有要求，结构建模的时候还原准确的本体和引脚尺寸，也能帮助工艺工程师提前评估钢网的开孔尺寸，保证焊接的时候每个引脚和底部散热焊盘都能充分上锡，减少虚焊、连锡的工艺问题。尤其是底部的散热焊盘，尺寸如果在模型里做的不准，会影响钢网开孔的设计，进而影响芯片工作时的散热效果，长时间大负载工作时容易出现过热保护的问题。

日常做三维建模的时候，这类电子元器件的模型不需要做太复杂的内部结构，重点是把外部的装配尺寸、外形特征、引脚位置做精准，因为结构工程师用这个模型主要是做干涉检查、整机堆叠验证，不需要还原芯片内部的晶圆、引线键合这些结构，只要外部尺寸和实际器件完全一致，就能满足设计阶段的使用需求。建模完成后还要核对各个关键尺寸：本体长宽、厚度、引脚间距、引脚宽度、散热焊盘尺寸、定位标记的位置，确保每个尺寸都和器件手册的标称值公差范围内一致，这样导出的STEP模型才能直接导入到各类三维设计软件里使用，不需要工程师再二次修改尺寸。
