电源变压器斜顶式防护外罩壳体结构

　　做了快十年输配电配套结构设计，经手的变压器外罩方案少说有几十套，这次的斜顶式壳体结构，是针对户外台架式电源变压器做的定制化防护设计，和常见的平顶、圆弧顶外罩比，在排水、运维空间预留上的考量要更贴合县域、乡镇台区的实际使用场景。先从安装边界说，这类外罩适配的是容量30-50kVA的柱上或台架安装电源变压器，安装基面的固定孔位完全匹配常规变压器的顶部吊装螺柱间距，壳体整体套入变压器本体后，底部折边和变压器底座的安装法兰预留12mm的密封压边，后续打密封胶或者加装橡胶密封条都有足够的操作空间，不会出现压边过窄密封失效、或者压边过宽浪费板材的问题。外形上做斜顶结构不是为了造型好看，核心是解决南方多雨地区平顶外罩顶部积水、积灰后加速板材腐蚀的问题，斜顶的倾斜角度做了15度，这个角度是反复算过的：角度太小排水速度慢，暴雨天气容易形成水膜残留；角度太大的话，外罩顶部的悬挑尺寸会超出台架的安全距离，高压侧的安全净距不够，容易引发放电隐患。实际做结构拆分的时候，整个壳体是用1.5mm厚的冷轧钢板折弯拼焊而成，没有复杂的曲面冲压件，所有折弯内角都做了R2的圆角过渡，一方面是避免折弯处应力集中导致板材开裂，另一方面是喷涂塑粉的时候圆角处不会出现积粉、薄厚不均的问题，防腐层的一致性更好。

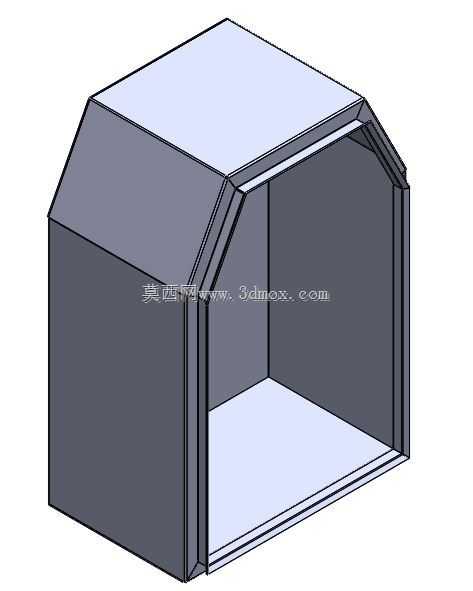

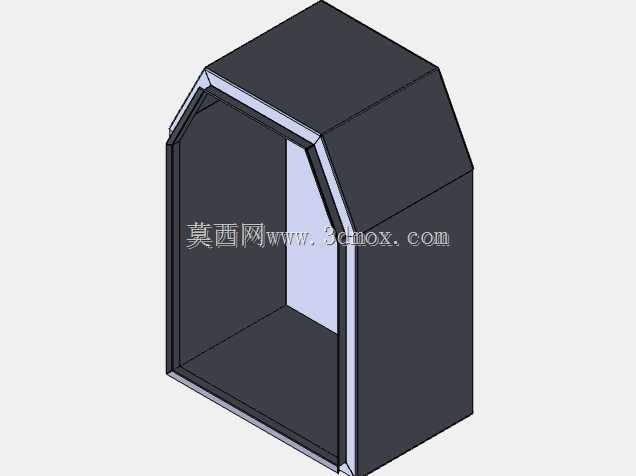

　　壳体的正面预留了内嵌式的操作门安装位，就是图中看到的浅紫色区域，这个位置的尺寸刚好匹配常规变压器的分接开关、低压出线端子的操作高度，运维人员站在台架上不用探身太多就能完成分接档位调整、端子紧固的操作，操作门和外罩主体的贴合面做了一圈U型折边，相当于自带防水檐，雨水顺着外罩壁流下来的时候不会顺着门缝渗进壳体内部。之前做过的几款外罩，侧面是完全封闭的，夏天高温天气变压器满负荷运行的时候，壳体内外的温差能到20度以上，内部热量散不出去会加速绝缘层老化，这次的结构在壳体两侧的上部预留了百叶窗式通风口的安装位，通风口的位置刚好在变压器铁芯的上部热空气聚集区，热空气上升后能顺着通风口自然排出，形成自然对流的散热通道，同时通风口内侧预留了防尘网的安装卡槽，后期运维的时候直接抽拉就能更换防尘网，不用拆整个外罩。再说说安装的容错设计，外罩和变压器底座连接的固定孔做了长圆孔设计，长轴方向留了8mm的调节余量，哪怕现场安装的时候变压器底座的螺柱位置有少量焊接偏差，也能顺利对位安装，不用现场重新打孔破坏外罩的防腐层。壳体的顶部折边做了双层叠边结构，两层钢板之间预留了3mm的空腔，一方面是提升顶部的结构强度，遇到冰雹、高空坠物的时候不容易变形凹陷，另一方面空腔能形成一定的隔热层，夏天太阳直射的时候，能减少热量向壳体内部传递，降低变压器的运行环境温度。之前在山区台区做运维的时候发现，很多外罩用个三五年就会在棱角处出现锈穿的问题，根源是折弯的时候板材拉伸导致防腐层破裂，后期又没做补涂处理，这次的设计里所有外露的折弯棱边都要求在喷涂前做钝化处理，棱边处的塑粉厚度比平面区域厚20%，就是为了解决棱边提前锈蚀的问题。还有个细节，外罩的开门侧做了隐藏式的合页安装位，合页完全藏在折边内部，从外部看不到外露的紧固件，既避免了紧固件生锈导致门体开关卡涩，也能防止无关人员随意拆卸合页打开外罩，提升设备运行的安全性。整个壳体的拆分件一共只有5个，分别是两个侧围板、一个顶盖板、一个后围板、一个门体安装框，所有拼接位置都采用点焊加密封胶的工艺，没有外露的焊缝，打磨后整个外罩的外表面平整光滑，没有突出的焊疤或者棱角，现场安装的时候不会划伤施工人员。从实际适配性来说，这个结构不用开大型冲压模具，普通的钣金加工厂用数控折弯机、点焊机就能生产，加工成本比带曲面的外罩低30%左右，而且后期如果需要调整尺寸适配不同容量的变压器，只需要调整折弯尺寸，不用重新做模具，对于小批量、多规格的台区改造项目来说适配性非常强。

　　另外在安装吊点的设计上，顶盖板的四个角内侧都焊接了M8的吊耳螺母，现场吊装的时候直接把吊环拧进去就能起吊，不用额外焊接吊点，吊装完成后把吊环拧下来，用塑料堵头把螺孔堵住，避免螺孔进水生锈，后期需要拆卸外罩的时候还能重复使用吊点。很多人觉得变压器外罩就是个简单的铁壳子，实际上从排水、散热、安装容错、运维便利性、防腐寿命每个细节抠下来，要考虑的现场因素非常多，比如北方多雪地区的话，斜顶的角度还要再加大，避免积雪压坏顶盖；沿海高盐雾地区的话，板材要换成304不锈钢或者增加镀锌层厚度，这次的结构在设计的时候就预留了板材替换的冗余，不管是换冷轧板、镀锌板还是不锈钢板，折弯参数、拼接结构都不用调整，只需要根据板材的厚度微调折弯扣除量就行，通用性很强。

　　还有门体的密封，之前的方案用的是海绵密封条，用个两三年就老化开裂，这次的结构在门体贴合面预留了4mm的密封胶条安装槽，用三元乙丙发泡密封条，卡入式安装，更换的时候直接把旧密封条扯出来，新的压进去就行，不用打胶，维护效率高很多。外罩底部的折边特意做了向外的翻边，雨水流到底部的时候会顺着翻边向外滴，不会顺着外罩内壁流到变压器的安装底座上，避免底座长期被水浸泡生锈。从三维建模的角度来说，整个结构全部用等壁厚的钣金特征搭建，所有折弯半径、止裂槽的参数都和实际加工参数一致，导出的展开图可以直接导入数控折弯机使用，不需要二次调整，生产端拿到模型就能直接排产，减少了设计和生产之间的沟通成本。之前有过几次建模的时候没考虑折弯止裂槽，导致生产的时候折弯处出现撕裂，返工耽误了工期，这次的模型里所有折弯相交的位置都提前做了标准止裂槽，止裂槽的宽度和板材厚度匹配，完全符合钣金加工的工艺要求。另外模型里所有的安装孔位都做了参数化关联，如果需要适配不同型号的变压器，只需要修改几个关键参数，整个模型就能自动更新，不用重新绘制，对于系列化产品的设计来说效率提升非常明显。实际做结构验证的时候，还做了简单的受力仿真，顶盖板在承受100kg的均布载荷时，最大变形量不到1mm，完全满足户外使用的强度要求，不会出现人员踩在顶部作业时顶盖凹陷的问题。侧围板的中部做了向内的压筋，压筋深度5mm，在不增加板材厚度的前提下，能提升侧围板的抗风载能力，遇到12级大风的时候也不会出现侧围板被吹变形的问题。很多细节都是在现场跑了无数次，看到了各种实际使用中出现的问题才慢慢优化出来的，不是坐在办公室里画个方壳子就能解决的，比如之前遇到过外罩的通风口开得太低，下雨天雨水顺着通风口溅到变压器的端子上，导致绝缘降低跳闸，这次把通风口开在侧围板上部三分之一的位置，而且通风口的百叶是向下倾斜45度的，哪怕是斜着下的暴雨，也不会溅到壳体内部，同时通风口的通风面积经过计算，完全满足变压器满负荷运行时的自然散热需求，不会因为加了外罩导致变压器温升超标。
