电源变压器用斜角支撑安装支架结构

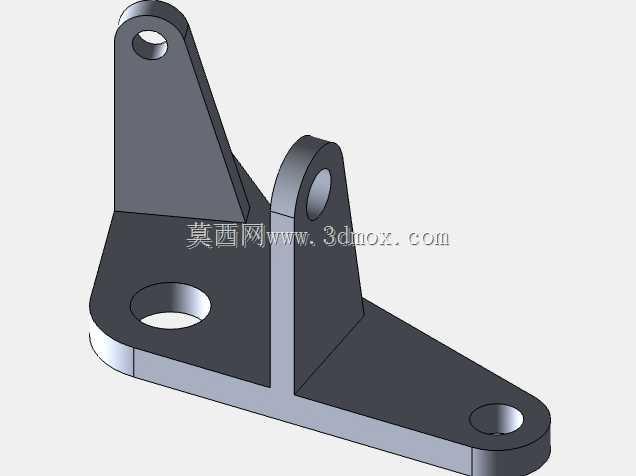

　　在中小功率电源变压器的柜体集成安装场景中，这类斜角支架是解决非正交安装面连接、承载侧向载荷的核心结构件，常应用于工业控制柜、成套配电设备内部的变压器斜向固定工位，用来抵消变压器工作时产生的微幅振动，同时适配柜体内倾斜布置的安装梁结构，避免变压器本体与柜内其他走线、元器件产生空间干涉。从结构功能来看，该支架采用一体化折弯焊接成型的L型斜撑布局，底部为长条形安装底板，底板上开设三个不同位置的安装通孔，两端的沉孔用于穿设螺栓将支架整体固定在设备安装基面，中部的通孔可作为定位销孔或者辅助固定孔，适配不同孔距的安装基面，降低现场安装的配孔工作量。

　　立板部分设置两块带安装孔的耳板，其中较高的耳板垂直于底板布置，较矮的耳板带有一定倾斜角度，两个耳板上的同轴通孔用于穿设铰接销轴或者固定螺栓，实现与变压器本体挂耳的连接，斜向布置的加强筋连接底板与两块耳板的侧壁，在不增加整体板材厚度的前提下大幅提升支架的抗扭、抗弯折性能，避免变压器长期承重后支架出现塑性变形。设计过程中首先需要匹配对应电源变压器的安装挂耳孔距，两个耳板的孔位同轴度公差控制在0.1mm以内，避免安装时出现螺栓卡滞、安装应力集中的问题；底板的安装孔位需要适配常用的GGD、GCS等标准控制柜的安装梁孔距，孔边距预留足够的螺栓扳手操作空间，确保现场安装时不需要额外扩孔或者调整安装梁位置。外形尺寸方面，底板总长度根据承载的变压器重量设定，常规适配5kVA以下电源变压器的支架底板长度控制在120mm-180mm区间，底板宽度设置为40mm-60mm，保证与安装基面的接触面积足够，降低单位面积的压应力；耳板的高度根据变压器挂耳的安装高度差设计，斜耳板的倾斜角度匹配变压器安装时的倾斜角度，确保变压器安装后重心落在底板的支撑范围内，不会出现重心偏移导致的支架受力不均。

　　安装边界上需要注意，支架安装时底板与安装基面之间需要加装橡胶减震垫，厚度不小于2mm，用来阻隔变压器工作时的振动传递到柜体结构上；耳板与变压器挂耳连接时需要加装平垫与防松垫圈，避免设备运行过程中螺栓受振动松脱；斜撑筋板的位置需要避开变压器的接线端子区域，保证接线操作时有足够的手部操作空间，同时不会与变压器的散热翅片产生接触，避免影响散热效果。实际选型时需要根据变压器的自重、安装面的倾斜角度确认支架的板材厚度，常规承载工况下采用3mm厚的Q235钢板折弯焊接即可满足强度要求，表面做镀锌或者喷塑处理，提升防潮防锈能力，适配工业现场的复杂使用环境。

　　这类斜角支架相比正交的直角支架，最大的优势是可以适配非垂直的安装需求，在柜内空间紧凑、安装梁存在倾斜角度的场景下，不需要额外加工过渡转接件，直接通过该支架即可完成变压器的可靠固定，减少现场安装的加工工作量，同时一体化的结构相比拼接式支架拥有更好的结构强度，长期使用不容易出现连接松动的问题。建模过程中需要重点关注折弯处的圆角处理，避免应力集中导致的折弯处开裂，焊接位置需要做焊后打磨处理，保证表面平整无焊渣凸起，安装孔的位置需要通过装配验证，确保与变压器、安装基面的孔位完全匹配，不存在装配干涉。
