摩托车盘式制动卡钳结构设计

项目分类:制动器 发布时间:2025-02-20 ID:945000
  • 摩托车盘式制动卡钳结构设计

摩托车制动系统的核心执行部件中,盘式卡钳直接决定了制动效能的稳定性与骑行安全性,这类部件的三维结构设计需要同时兼顾安装适配性、受力合理性与装配维护便捷性。从实际装车场景来看,该卡钳适配小排量跨骑摩托车的前轮制动回路,安装位置位于前轮减震器下端的连接耳板处,工作时通过液压推力推动内部活塞压紧制动盘,将车辆动能通过摩擦转化为热能实现减速,日常骑行中频繁的制动动作要求卡钳本体具备足够的结构刚度,避免大制动力矩下出现形变导致制动偏磨、制动力衰减问题。

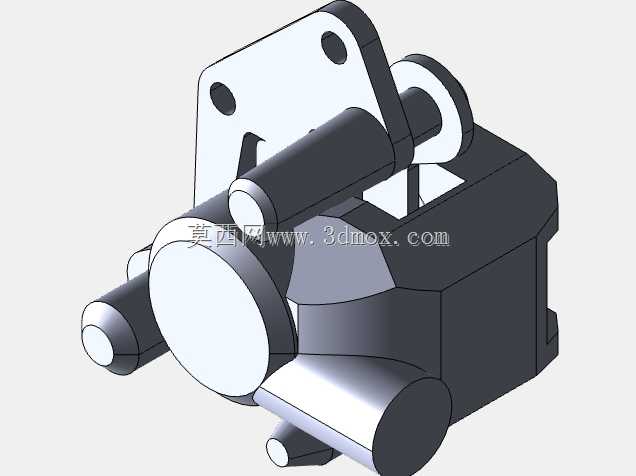

设计阶段首先需要匹配整车的安装边界,卡钳背部的安装法兰设置了两个同轴定位孔,孔位间距与减震器下端安装耳的孔距完全对应,安装面做了铣平处理保证装配贴合度,避免安装后出现卡钳偏斜导致的制动拖滞问题。卡钳本体采用分体式腔体结构,进油口设置在腔体侧上方,与整车制动油管的接头角度匹配,避免油管弯折造成的油路堵塞;活塞腔的内壁粗糙度要求控制在Ra0.8以内,保证活塞往复运动的顺滑性,同时减少液压油渗漏的风险。

从功能特性来看,该卡钳采用单活塞浮动式结构,相比对向多活塞卡钳结构更紧凑,重量更轻,适合小排量摩托车的轻量化设计需求;制动时活塞在液压作用下推出,推动内侧摩擦片贴合制动盘,同时卡钳本体沿浮动销反向滑动,带动外侧摩擦片同步压紧制动盘,两侧摩擦片的受力均匀性通过浮动销的间隙配合保证,浮动销表面做了硬化处理,减少长期滑动造成的磨损,延长卡钳的维护周期。摩擦片的安装槽设置了限位弹片的卡位,更换摩擦片时无需完全拆解卡钳本体,只需拔出固定销即可完成摩擦片更换,降低日常维护的操作难度。

外形尺寸设计上,卡钳整体轮廓避开了前轮辐条的转动范围,最小间隙控制在8mm以上,车辆行驶过程中前轮跳动、辐条形变时不会与卡钳发生运动干涉;卡钳下端设置了排油嘴,角度朝向斜下方,更换制动液排气时操作空间充足,无需额外拆解周边部件即可完成排气操作。本体的散热筋结构沿着车辆行驶方向布置,骑行时的迎面气流可以直接带走制动产生的热量,减少长距离下坡连续制动时的热衰现象,保证制动力输出的稳定性。

结构细节处理上,卡钳所有的棱边都做了R2以上的圆角过渡,避免应力集中造成的本体开裂问题;活塞回位依靠矩形密封圈的弹性变形实现,密封圈的沟槽尺寸公差控制在0.02mm以内,保证活塞回位量在0.1mm到0.15mm之间,既不会因为回位量过小造成制动拖滞,也不会因为回位量过大导致制动自由行程过长影响制动响应速度。安装法兰的厚度经过受力校核,在最大制动力矩下的形变量不超过0.05mm,保证制动过程中卡钳的位置稳定性,避免摩擦片偏磨。

在三维建模过程中,所有配合面的公差都按照实际装配要求进行了标注,浮动销与销孔的配合采用H7/g6间隙配合,既保证滑动顺畅,又不会出现过大的旷量;活塞与活塞腔的配合采用H7/f7间隙配合,配合面设置了密封圈安装槽,槽口的倒角处理避免安装密封圈时被切边造成漏油。整个模型的装配关系完全还原实际装车状态,可直接用于制动系统的装配干涉校验、结构受力仿真分析,也可作为摩托车维修配件开发、制动系统教学演示的三维参考模型,帮助结构设计人员快速理解浮动式卡钳的工作原理与结构设计要点,减少同类产品开发过程中的试错成本。
