渔业水产活鱼输送真空鱼泵结构设计

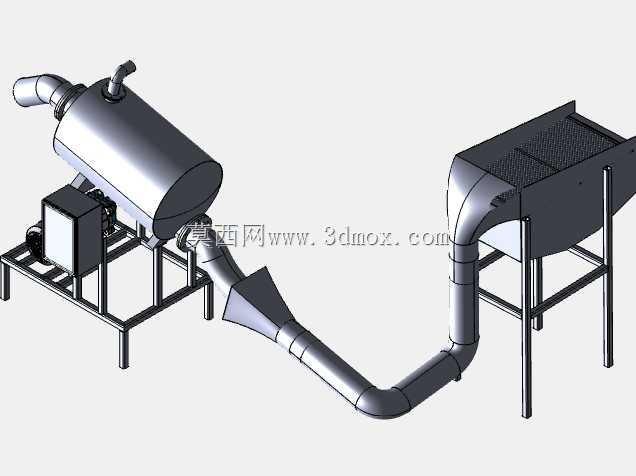

　　在近海捕捞、陆基工厂化水产养殖、活鱼冷链中转的作业场景里，活鱼转运环节长期存在两个核心痛点：一是传统网兜、水泵直抽的方式容易造成鱼体表皮擦伤、鱼鳔压力损伤，直接影响活鱼到货存活率；二是敞口输送的方式效率低，难以匹配高密度养殖塘、捕捞船的快速转鱼节奏，这款真空鱼泵的结构设计，正是围绕低损伤、连续化活鱼输送的需求展开。从整体结构布局来看，设备分为真空发生罐体、进料导流段、弯管输送通道、出料分离仓四个核心部分，所有过流接触面都做了圆弧过渡处理，没有直角锐边结构，避免鱼体在输送过程中被剐蹭。真空发生罐体采用卧式圆柱筒结构，端盖采用快开式密封设计，方便后期清理罐体内残留的鱼鳞、杂物，罐体底部通过方管焊接支架支撑，支架的支脚预留了地脚螺栓安装孔，可直接固定在捕捞船甲板、养殖车间的设备平台上，安装时需要保证罐体水平度偏差不超过千分之三，避免内部真空压力分布不均影响吸力稳定性。进料口设置在罐体侧上方，搭配可旋转的快接法兰，能够根据现场作业位置调整进料管的朝向，进料管入口处做了喇叭口扩径设计，入口流速控制在每秒1.2米以内，避免流速过快造成鱼体撞击损伤。

　　连接罐体与出料分离仓的输送管道采用分段式法兰连接，每段管道的转弯半径都大于管道直径的三倍，尽可能降低鱼体在弯道处的离心撞击力，管道壁厚预留了3mm的腐蚀余量，适配淡水、海水不同作业环境的耐腐蚀需求，安装时管道整体向下倾斜角度控制在2度到5度之间，保证停机时管道内的存水能够自然排空，避免积水滋生细菌影响下次作业的水体洁净度。出料分离仓采用上部敞口带格栅的结构，格栅间隙根据常见输送鱼种的体宽设置为15mm，能够在鱼体落入接鱼容器的同时，将输送气流从格栅处导出，避免气流直吹鱼体造成额外损伤，分离仓的支架高度可根据配套接鱼箱的高度做±200mm的调整，适配不同规格的中转容器。

　　设计过程中重点考量了压力控制逻辑，设备运行时罐体内的真空度稳定在-0.02MPa到-0.03MPa区间，既能够保证足够的吸力将鱼体连同水体一同吸入管道，又不会因为负压过大造成鱼鳔过度扩张损伤，整个输送过程鱼体始终处于水包裹的状态，和水流一同在管道内移动，全程没有硬质部件直接击打鱼体，相比传统输送方式能够将活鱼转运存活率提升15%以上。从安装边界来看，设备整体占地长度约2.8米，宽度约1.2米，罐体最高点距离安装面高度约1.6米，进料端和出料端都预留了1米以上的管道接驳空间，现场布置时需要在设备一侧预留0.8米的维护通道，方便日常检查密封件、清理格栅杂物。

　　结构建模时所有配合面都按照机械加工公差做了适配，法兰连接位的螺栓孔采用跨中布置，避免安装时出现对位偏差，罐体和支架之间加装了5mm厚的橡胶减震垫，降低设备运行时的振动传递，减少振动对周边养殖设施、船体结构的影响。过流部件的内壁粗糙度控制在Ra1.6以下，减少鱼鳞、粘液在管壁的附着，降低日常清理的工作量。设备的动力接口预留在罐体侧下方，可配套不同功率的真空发生单元，用户可根据实际输送距离、输送鱼种的单尾重量调整吸力参数，适配从鱼苗到成鱼不同规格的活鱼输送需求，既可以用在捕捞船上将渔获从船舱转运到运输活水车，也可以用在工厂化养殖车间内实现不同养殖池之间的活鱼转池、分筛作业，还能配套活鱼运输车辆实现快速装卸，整个结构没有复杂的传动部件，日常维护只需要定期检查密封胶条的老化情况、清理格栅处的杂物即可，作业稳定性强，能够适应户外、水上等相对复杂的作业环境。
