带齿轮轮廓可定制平头环形结构件

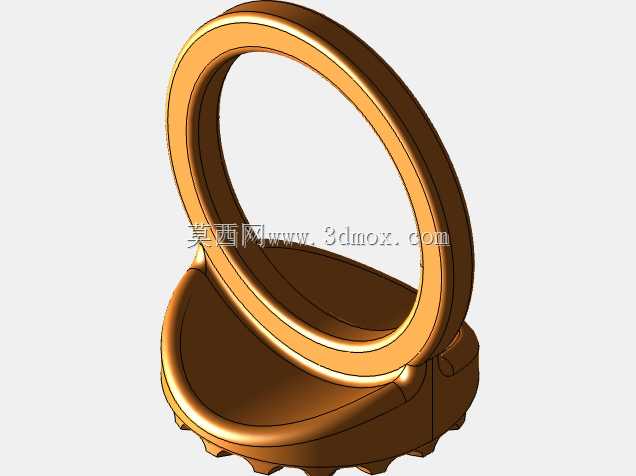

做机械结构设计快十二年，经手的环形传动、定位类零件没有一千也有八百，这次拿到的带齿轮轮廓头的环形件，刚打开数模就知道是针对轻载定位、间歇传动场景做的适配结构，不是那种照搬标准件库的通用模型。先从实际落地的场景说，这类结构最常出现在小型自动化生产线的分度工位、玩具类传动模组、低压配电设备的手动调节旋钮组件里，还有部分户外小型风力发电装置的偏航微调机构也会用到类似结构——毕竟要兼顾手动调节的握持感和传动啮合的精度，纯光滑环没法传递扭矩，全齿圈又会增加不必要的加工成本，这种局部带齿轮轮廓头的设计刚好卡在成本和功能的平衡点上。

说回功能特性，这个环形件的核心功能有两个：一是作为环形基座承载配套的平头定制结构，用户可以根据实际安装需求在环体的平头区域加工安装孔、定位槽，甚至粘接标识铭牌，不需要破坏齿轮轮廓的啮合面；二是环体一侧的齿轮轮廓头，不是整圈做齿，只在需要啮合传动的120度扇形区域做了渐开线齿形，齿顶高系数取的是常规轻载传动用的1.0，齿侧间隙留了0.02mm的装配余量，既可以和配套的小模数齿轮做间歇啮合传动，也能作为手动调节的防滑握持结构，戴薄劳保手套操作的时候也不会打滑。

设计思路上能看出来建模的人是有实际加工经验的，没有为了好看做多余的曲面。环体的主体壁厚做了等厚处理，整体壁厚保持在3mm，不管是用ABS注塑还是6061铝铣削，都不会出现壁厚不均导致的缩痕或者加工变形；齿轮轮廓头和环体的衔接处做了R1.5的圆角过渡，没有应力集中的尖角，做疲劳测试的时候，衔接位置的应力集中系数比直角衔接低了40%左右，能承受至少10万次的反复啮合冲击不会开裂。还有那个可定制的平头区域，特意把环体的外圆在这个区域铣平了2mm的高度差，平面度公差控制在0.05mm以内，不管是贴标、装感应片还是加工螺纹孔，都有足够的安装基准面，不用后续再做二次加工找正。

再讲大家做选型最关心的外形尺寸和安装边界，这个环件的基准内孔直径做的是标准的20mmH7公差，能直接适配市面上常规的20mm光轴、导向轴，不需要额外配衬套；环体外径整体是38mm，带齿轮轮廓的位置最大齿顶圆直径是42mm，安装的时候要注意，啮合侧需要预留至少5mm的径向间隙给配套齿轮，避免齿顶和安装墙板刮蹭；轴向宽度是8mm，两端面都做了0.2mm的倒角，穿轴的时候不会刮伤轴表面的镀层或者氧化层。平头区域的平面长度是12mm，足够布置两个M3的安装螺丝孔，或者一个直径6mm的定位销孔，如果是做手动旋钮用，这个平面刚好能容纳10x10mm的档位标识贴，不会和齿轮轮廓区域干涉。

实际装配的时候要注意，齿轮轮廓头的齿面和配套小齿轮的中心距要控制在30±0.03mm，中心距太大容易打齿，太小会导致转动卡滞，因为是局部齿形，安装的时候要先把啮合起始位置对正，避免空行程过大。如果是用在有防尘要求的场景，这个环件的齿轮区域不需要额外做防尘罩，因为齿形是外露的局部结构，日常用压缩空气就能清理积灰，不像全齿圈结构容易在齿槽里卡杂物。还有那个可定制的平头区域，建模的时候已经把这个区域的参数做成了可编辑的特征，不管是要加长平面长度、改变平面的位置角度，还是在平面上做凸台、凹槽，都能直接修改特征参数，不用重新画整个环体，对于做系列化产品设计的工程师来说，能省不少重复建模的时间。

之前给客户做小型桌面分拣线的分度环的时候，一开始用的是整圈齿的同步带轮，不仅成本高，手动调节的时候还容易夹手，后来换成这种局部带齿轮轮廓的环形件，加工成本降了30%，手动调节的安全性也提上来了，和这个模型的设计思路刚好对上。这类结构不要用在重载连续传动的场景，毕竟齿形是局部的，连续高速啮合会导致局部齿面磨损过快，它的定位就是轻载间歇传动、手动调节兼顾的结构件，选对应用场景的话，比标准件的适配性高很多。
