一体式弹性卡扣快挂结构设计

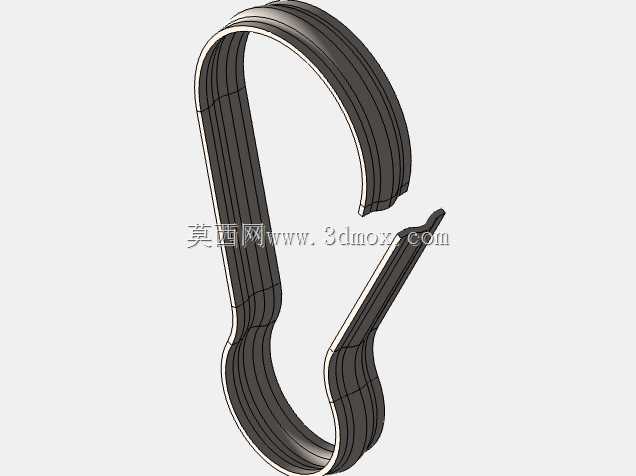

　　这类一体式弹性卡扣结构，日常在户外装备挂载、小型线束临时固定、轻型工具快取挂装场景里十分常见，区别于需要额外销轴、扭簧组装的分体式挂钩，它依靠单一部件的材料弹性实现开合与夹持，省去了多零件装配的公差累积问题，批量生产时的一致性更容易控制。从结构形态来看，整体采用连续变曲率的弯弧构型，主体承载段做了加宽的弧面过渡，避免挂载时应力集中在弯折拐点处，开口端的引导段做了向外微张的斜切设计，挂入杆体或者挂点时不需要手动掰开过大角度，靠施加的轴向推力就能让开口段顺着斜面弹性张开，待挂入到位后，开口末端的内勾结构会自动回弹卡合，防止受振动或者晃动时意外脱开。

　　设计这类弹性扣件时，首先要确认使用场景的挂载载荷上限，常规轻型挂载场景下，选用65Mn弹簧钢或者热处理后的不锈钢带作为坯料，料厚根据载荷需求通常在0.4mm到1.2mm之间选择，料厚过薄会导致夹持力不足，挂载后容易晃动脱落，料厚过厚则会让开合需要的按压力过大，单手操作时的手感偏生硬。整个弯折路径的曲率半径不能小于材料厚度的1.5倍，否则冷冲压弯折时会在弯角外侧出现微裂纹，反复开合几次后就会从弯角处发生断裂，同时在两个弯折受力最大的位置，做了局部的压筋加强处理，压筋沿着构件的长度方向布置，既可以提升截面的抗弯模量，减少长期挂载后的塑性变形，也不会额外增加零件的整体重量。

　　安装边界上，这类卡扣不需要额外的固定基座，自身的闭环段可以直接穿入织带、固定孔位或者绑带中，闭环段的内空尺寸根据常用的挂载基座尺寸设计，常规适配20mm到30mm宽度的织带，或者直径8mm到12mm的固定圆杆，开口端的最大张开量控制在15mm以内，既能满足常规挂点杆径的挂入需求，也不会因为张开量过大导致材料超过弹性屈服极限。实际使用中，这类弹性夹的开合寿命主要取决于弯折处的表面处理质量，冲压成型后需要对弯角位置做抛丸处理，消除冷作硬化带来的内应力，表面做电泳或者喷塑处理，避免潮湿环境下生锈导致弹性衰减。

　　和传统的金属钥匙扣、弹簧钩相比，这种一体式结构没有多余的活动零件，不会出现销轴脱落、弹簧错位的故障，在需要频繁快速取放的场景下，比如车间工具挂板上的小型量具挂装、户外背包的外挂配件固定、电气柜内线束的临时理线夹持，都能稳定发挥作用。设计建模过程中，需要重点校核两个受力工况：一是静态挂载额定载荷时，整体结构的最大应力是否在材料的弹性极限范围内，避免长期挂载出现开口张大无法复位的问题；二是反复开合到最大张开量时，弯角位置的疲劳寿命是否满足使用要求，通常需要保证开合次数超过5000次后，夹持力衰减不超过初始值的15%。另外，构件的边缘全部做了R0.3mm的倒圆角处理，不会出现锐边割伤织带或者划伤操作人员手部的问题，开口末端的勾头角度做了15度的内收设计，即使挂点受到向上的冲击力，也不会轻易从开口处滑出，只有人为按压开口段的解锁位置，才能让卡扣顺利从挂点脱出。
