活塞连接式三指夹持机械爪结构设计

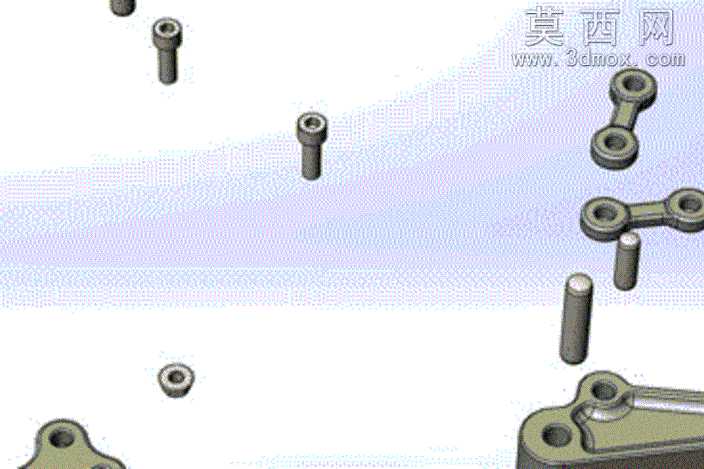

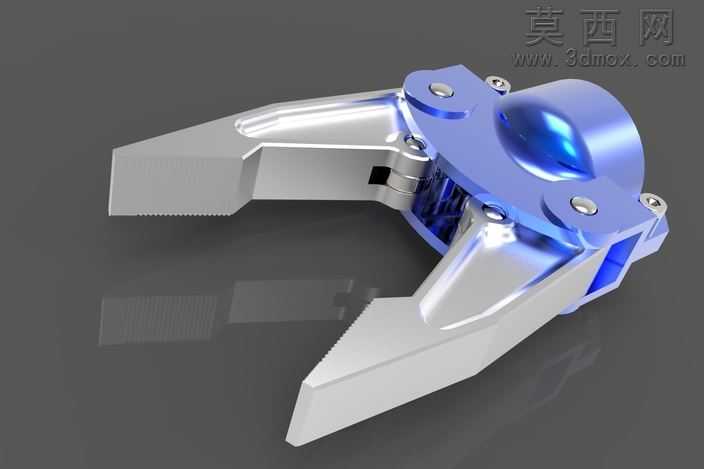

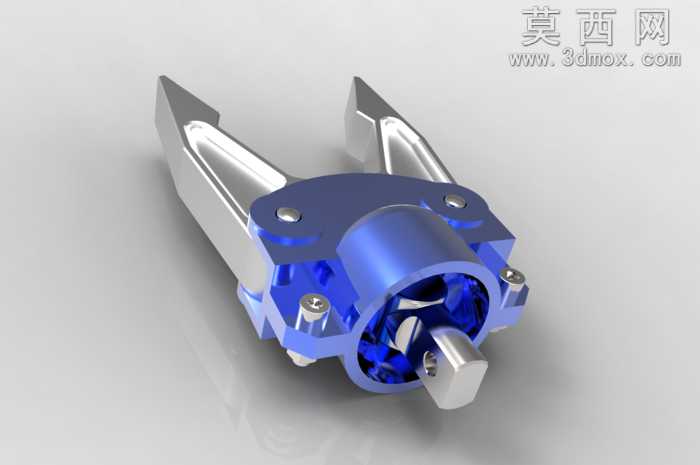

本作品为活塞连接式三指机械爪三维模型，采用SolidWorks完成全参数化建模，建模过程严格遵循机械设计公差配合规范，对每一处铰接孔位、销轴安装位、活塞连接接口都做了精确的尺寸约束，确保模型可直接导出工程图用于实际加工生产。渲染阶段采用KeyShot完成材质与光影调试，爪指部分赋予高抛光铬金属材质，还原金属夹持件的高反光质感与边缘锐利的高光表现，基体部分采用蓝色阳极氧化铝材质，通过调整粗糙度与金属度参数，呈现出工业级金属构件的细腻磨砂金属光泽，背景采用深灰色哑光地面，搭配三点布光方案，主光从侧上方45度入射勾勒爪体轮廓，辅光补全暗部细节避免铰接处死黑，背光强化金属边缘的轮廓光，最终渲染图清晰展现机械爪的结构层次与材质质感。结构设计上，该机械爪采用三指均布布局，三根爪指通过销轴铰接在中心基体上，每根爪指的夹持面设计有细密锯齿纹理，可有效提升夹持工件时的摩擦力，避免工件滑脱，爪指根部与中心活塞驱动件连接，通过活塞的直线伸缩运动带动三根爪指同步完成开合动作，实现对不同尺寸柱状、块状工件的稳定夹持。设计思路围绕工业自动化场景的通用夹持需求展开，摒弃了复杂的外置传动结构，将驱动连接端集成在爪体中心的活塞接口处，整体结构紧凑，安装适配性强，可直接搭载在多数通用工业机械手末端，铰接位置均设计有销轴安装沉孔，既保证了连接强度，又避免销轴外露影响爪体开合动作，基体上的固定螺丝孔位做了沉头处理，装配后螺丝端面与基体表面齐平，无突出结构，可避免夹持过程中螺丝与工件发生剐蹭。模型完成后对所有活动部件做了运动仿真验证，确认爪指开合过程无干涉，活塞行程与爪指开合角度匹配合理，可满足常规工业场景下的工件抓取、转运、上下料作业需求。
