适配小松G2D的博罗化油器结构设计

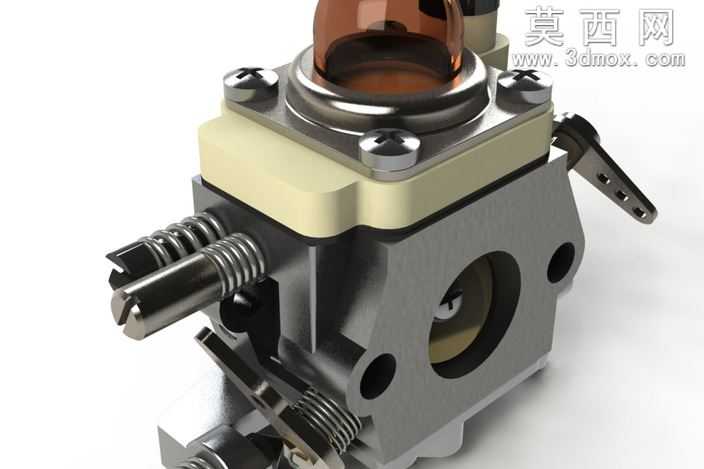

本模型为适配小松G2D动力设备的博罗化油器，采用SolidWorks完成全参数化三维建模，建模过程严格遵循小型二冲程动力化油器的实际装配逻辑与尺寸规范，完整还原了产品的全部功能结构。建模阶段先完成主体基座的特征搭建，以压铸铝合金材质的基座为核心载体，依次绘制进油腔、混合腔、节气门安装位、怠速油道、主量孔安装位等内部流道结构，通过拉伸、切除、扫描等特征命令保证流道的顺滑过渡，避免出现建模死角影响后续结构合理性。外部结构部分，依次搭建顶部的油泡组件，其中透明油泡采用半透明PC材质的外观渲染设置，搭配金属压圈与十字槽盘头螺丝实现紧固结构的还原；侧面的油量调节螺钉搭配复位弹簧结构，完整还原弹簧的螺旋圈数、线径参数与螺钉的调节行程结构，节气门摇臂部分采用铰接约束的建模逻辑，还原摇臂的转动角度范围与拨叉卡位结构。材质渲染阶段，针对不同部件匹配对应材质属性：基座部分采用哑光铸铝材质，添加细微的铸造颗粒纹理提升真实感；金属螺丝、调节螺钉、摇臂采用亮面镀锌钢材材质，添加轻微的边缘倒角反光效果；密封垫片部分采用米黄色耐油橡胶材质，还原橡胶的哑光漫反射质感；透明油泡部分设置半透明折射属性，模拟橡胶油泡的通透视觉效果。结构设计上充分考虑化油器的实际工作逻辑，各部件之间保留合理的装配间隙，运动部件如节气门摇臂、调节螺钉均预留对应的活动空间，密封垫片的厚度、安装位置完全贴合实际装配要求，进油口、出气口的连接法兰尺寸、安装孔位完全匹配小松G2D动力的安装接口，可直接用于小型园林动力设备的配套装配验证、结构教学演示或改装方案参考。
