DIN478标准M12×45规格外六角螺杆三维建模作品

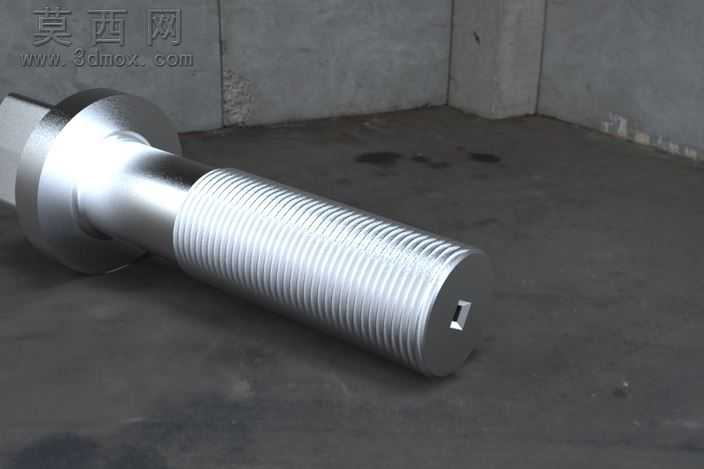

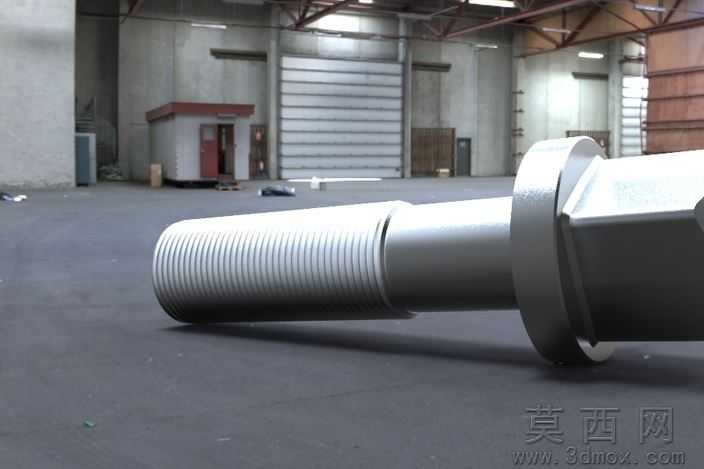

本作品为符合DIN478标准的M12×45规格外六角螺杆三维建模成果，建模阶段首先依据标准件参数手册完成尺寸基准定位，以螺杆中心轴线为全局建模参考，先绘制螺杆光杆段与螺纹段的截面轮廓，通过旋转特征生成螺杆主体基础结构。针对外螺纹部分，采用螺旋线扫描切除的方式完成牙型构建，严格匹配M12公制螺纹的牙距、牙型角参数，确保螺纹段的啮合尺寸符合工业装配公差要求。螺杆头部的外六角结构通过拉伸凸台生成基础外形后，对六角棱边做符合标准要求的倒角处理，同时在头部与光杆段的衔接位置构建过渡轴肩，轴肩处添加合理的圆角特征，还原真实紧固件的应力分散结构设计。材质与渲染阶段，为模型赋予合金钢金属材质，调整材质的粗糙度、金属度参数，还原高强度紧固件的哑光金属质感，同时在螺纹牙面、六角头部端面添加细微的机加工纹理贴图，模拟车削加工后的表面质感。场景渲染采用工业厂房环境作为背景，搭配三点布光方案，主光从侧上方投射突出螺杆的外轮廓与螺纹细节，辅光弱化阴影区域的死黑问题，轮廓光勾勒螺杆边缘提升立体感，地面添加微弱的环境反射效果，让整体渲染效果贴近工业零部件的实拍质感。设计过程中重点还原了该型号螺杆的结构细节：螺纹段长度、光杆段直径、六角头部对边尺寸、头部厚度均严格对照DIN478标准参数设定，所有过渡圆角、倒角尺寸均符合紧固件的生产工艺要求，既保证三维模型的尺寸精度可用于装配模拟、工程出图等场景，也通过渲染处理直观展现零件的外观特征与材质属性，可用于机械设计教学、标准件选型参考、装配干涉校验等多种场景。
