眼镜加工专用特殊结构数控镗杆

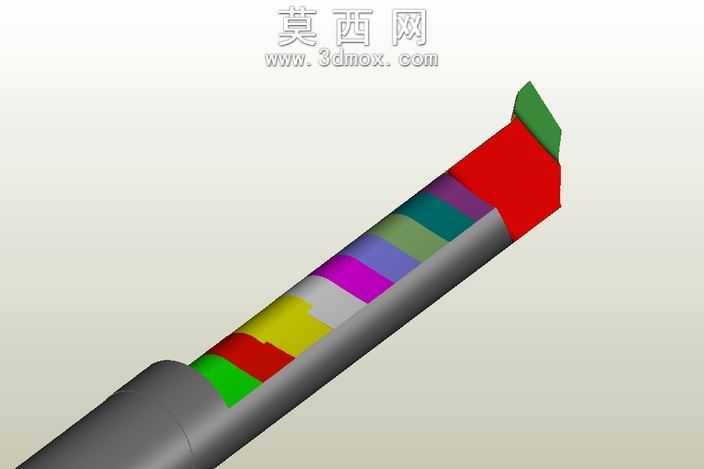

本模型为眼镜加工行业专用的特殊结构镗杆，采用三维参数化建模方式完成整体结构设计，建模过程中严格遵循数控车床切削刀具的实际加工尺寸规范，对镗杆的夹持柄部、刀身主体、切削刀头三个核心功能段做了精细化的结构还原。模型渲染阶段采用多色分区材质映射方案，将刀身不同功能段以差异化的哑光色彩材质区分，既直观呈现了镗杆的分段结构设计，也清晰展示了刀头切削刃的角度与安装位置，金属刀身部分采用磨砂金属材质模拟硬质合金刀杆的真实质感，切削刀头部分采用高硬度硬质合金材质表现，还原了刀具的实际材质属性。结构设计上，该镗杆针对眼镜行业小型精密零件的内孔加工需求做了特殊优化，柄部采用标准圆柱夹持结构，可适配常规数控车床的刀架装夹要求，刀身设置了多段阶梯式结构，在保证刀体整体刚性的前提下，尽可能缩小了刀身的避让空间，可满足眼镜零件小空间内孔的镗削加工需求，刀头采用斜置式切削刃设计，优化了切削过程中的排屑角度，可有效避免细小切屑缠绕刀体的问题，提升精密加工过程的稳定性。设计思路围绕眼镜零件加工的小尺寸、高精度、低切削余量的特点展开，摒弃了常规镗杆的大尺寸冗余结构，针对眼镜加工常见的非金属、软金属材质切削特性，调整了刀头的前角、后角参数，在三维建模过程中对刀头的安装定位槽做了精准的尺寸约束，可保证实际生产中刀片装夹的定位精度，同时对刀身的应力集中区域做了圆角过渡处理，提升刀具的整体使用寿命，模型的每一处结构尺寸都经过实际加工场景的适配校验，可直接用于数控加工的刀具选型参考、工装设计配套以及加工工艺方案的模拟验证。
