两芯单相电源插头外观结构三维设计

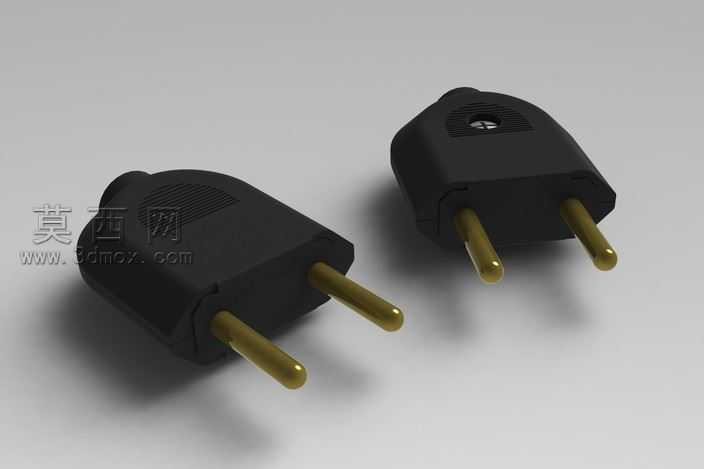

本作品为两芯单相电源插头的三维设计成果，建模阶段采用SolidWorks完成全参数化结构搭建，首先以插脚的圆柱特征为基准定位，确定两个铜质插脚的中心间距、伸出长度与直径参数，匹配常规民用插座的通用尺寸规范，保证插合的适配性。插脚与主体的衔接位置做了圆角过渡处理，避免应力集中导致的插脚弯折断裂问题。插头主体外壳采用绝缘塑料材质的建模逻辑，先绘制主体的轮廓草图，通过拉伸、拔模特征构建出符合人体工学的握持外形，外壳表面做了细微的防滑纹理建模，还原真实产品的握持防滑设计，顶部的压线位置做了内凹的螺丝固定位结构，还原电源线压紧固定的装配结构，保证使用过程中线材不会被拉扯松脱。渲染阶段采用Keyshot完成材质与场景搭建，插脚部分赋予抛光黄铜材质，调整金属粗糙度参数模拟真实铜件的温润金属光泽，避免过度反光造成的质感失真；外壳部分赋予哑光黑色阻燃PC塑料材质，调整漫反射与粗糙度参数，还原绝缘塑料的细腻磨砂质感，边缘位置做了细微的倒角高光处理，体现注塑件的工艺特征。场景采用浅灰色哑光地面作为承载，添加柔和的环境漫反射光源，搭配主辅两个定向光源勾勒插头的轮廓立体感，阴影做了柔化处理，避免生硬阴影破坏产品展示效果，两个不同摆放角度的渲染视图分别展示了插头的插脚正面形态与外壳侧面的防滑纹理细节。设计过程中充分考虑民用插头的使用场景，整体外形无尖锐棱角，所有边缘都做了R0.5以上的圆角处理，避免日常插拔过程中划伤手部，插脚的末端做了圆头导角设计，方便对准插座孔位插入，外壳的分型线位置做了隐藏式处理，保证外观的整洁度。整体模型结构完整，各部件的装配关系清晰，既还原了真实单相两芯插头的外观细节，也完整呈现了内部压线固定的结构逻辑，可用于电器配件的结构展示、产品宣传渲染素材使用。
