带球形操作端的铰接式联动关节结构

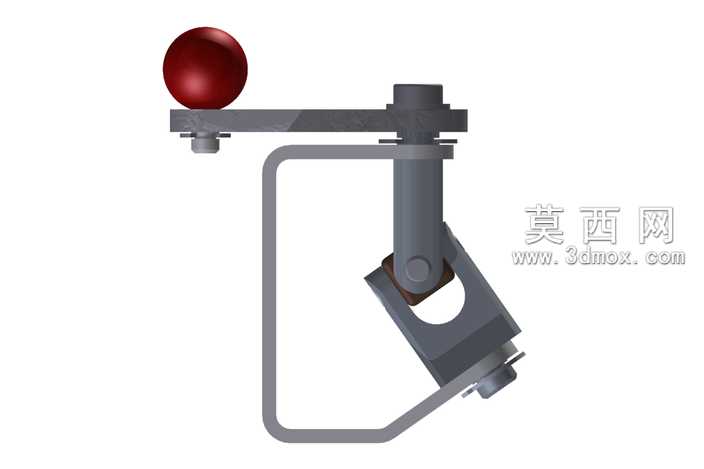

本作品为一款带球形操作端的铰接式联动关节三维模型，整体采用Autodesk Inventor完成全参数化建模，建模过程严格遵循机械设计的公差配合规范，对每一处装配间隙、铰接转动副的配合精度都做了对应参数约束，确保模型可直接导入工程环境做运动仿真验证。模型渲染阶段采用哑光金属材质模拟主体钢制构件的表面质感，对顶部操作球赋予高光泽深红色烤漆材质，通过环境光遮蔽、漫反射分层渲染，清晰区分不同构件的材质属性，同时保留金属构件边缘的倒角高光细节，还原真实机加工零件的表面处理效果。结构层面，该关节采用多段铰接组合设计，顶部横向悬臂一端固定球形操作端，另一端通过螺栓紧固结构与竖向主轴形成刚性连接，竖向主轴与下方U型弯折支架通过转动副实现周向旋转自由度，U型支架下端通过销轴与倾斜铰接支座形成摆转自由度，铰接支座内部预留轴孔与安装定位面，可适配不同的外接安装基座，整体结构可实现多自由度复合运动，能够满足手动操作端的多方向位姿调整需求。设计思路上，该关节优先考虑手动操作的人机交互合理性，将球形操作端设置在悬臂最外端，增大操作力臂以降低操作力度需求，铰接位置均采用销轴加衬套的模拟结构，预留润滑间隙的同时保证转动过程无卡滞，U型弯折支架采用等截面弯折设计，在保证结构刚性的前提下降低整体重量，所有紧固件均采用标准件参数化建模，可直接生成对应BOM表用于生产加工参考。模型同时导出STEP与IGES通用中间格式，可兼容多数主流三维CAD软件打开编辑，各零件均为独立可编辑实体，支持用户根据实际使用需求调整各段臂长、铰接角度、安装孔位等参数，可直接应用于小型手动操作设备、工装夹具调节机构、实验台架位姿调整模块等场景的设计参考，模型整体装配关系完整，无缺失面、破面等几何错误，运动过程无构件干涉，可直接用于运动学仿真、装配工艺演示等用途。
