Clarox电磁过滤设备三维结构设计

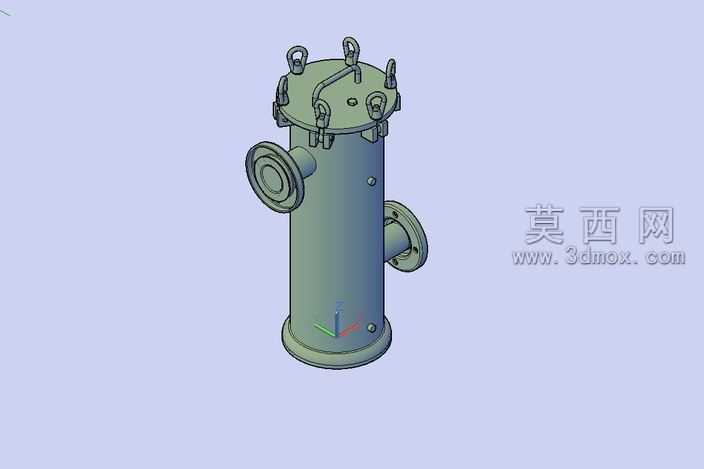

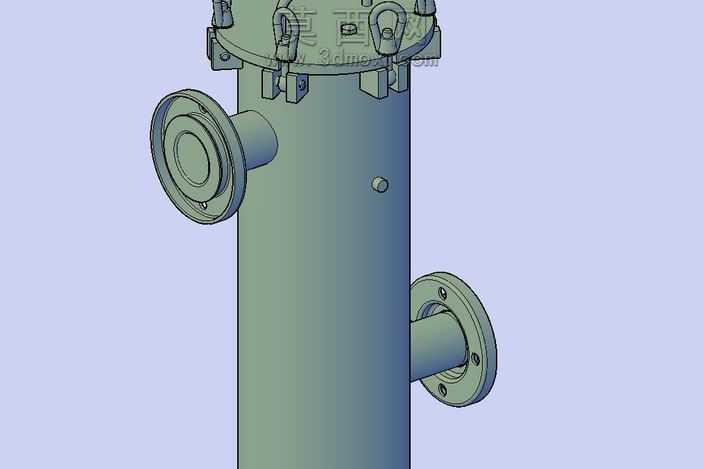

本作品为Clarox电磁过滤设备的三维数字化模型，建模过程严格遵循工业过滤设备的实际生产设计逻辑，以等比例还原设备真实结构为核心目标开展设计。建模阶段首先完成设备核心参数的校准，以立式承压罐体为主体基准，依次搭建筒体、上下端盖、侧置进出料法兰接口的基础轮廓，所有法兰的螺栓孔位、密封面尺寸均参照工业管路连接标准设定，确保模型可直接对接通用管路设计场景。端盖部位的快开吊环结构采用独立特征建模，逐个还原吊环铰接座、锁紧卡扣、顶部提手的细节结构，清晰呈现设备快开检修的结构逻辑，同时对筒体表面的液位检测接口、排污接口等附属结构做了精细化处理，保证各接口位置、尺寸符合实际设备的布局规范。材质渲染阶段结合工业设备的实际应用场景做了分层处理：筒体主体采用哑光碳钢材质表现，还原工业承压设备的金属质感，法兰密封面做了车削纹理的细节处理，吊环、锁紧件等活动部件采用镀锌金属材质，通过粗糙度、反光度的参数调整区分不同部件的材质特性，端盖与筒体的密封胶圈采用橡胶材质表现，通过半哑光的质感参数还原橡胶件的视觉特征，整体渲染效果贴近设备实物的真实观感。结构设计上充分考虑了电磁过滤的功能需求，筒体内部预留了电磁滤芯的安装空间，进出料口采用侧置切向布局，可引导待过滤流体在罐体内形成旋流，配合电磁吸附组件提升流体中磁性杂质的过滤效率，快开端盖的结构设计可实现滤芯的快速更换与设备内部清理，降低设备运维的操作难度。整体建模过程采用参数化特征搭建，所有结构尺寸均可根据实际工况需求调整参数完成适配，模型结构完整无缺失面，可直接用于设备方案展示、管路布局适配、运维培训演示等多个场景，能够清晰呈现电磁过滤器的整体结构与工作逻辑，为过滤系统的方案设计提供直观的三维参考。
