工业立式多层干燥过滤设备三维设计

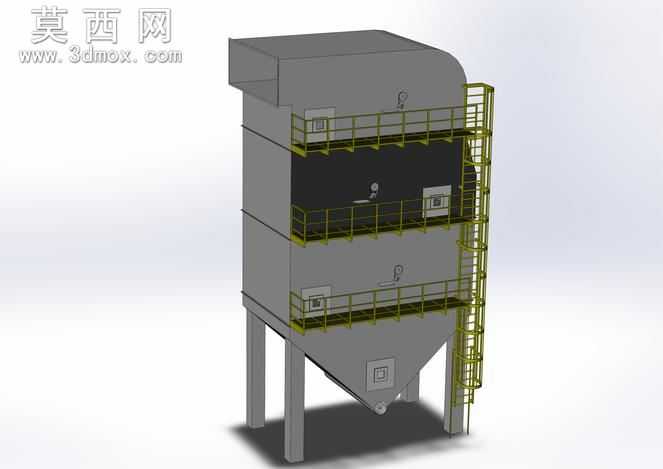

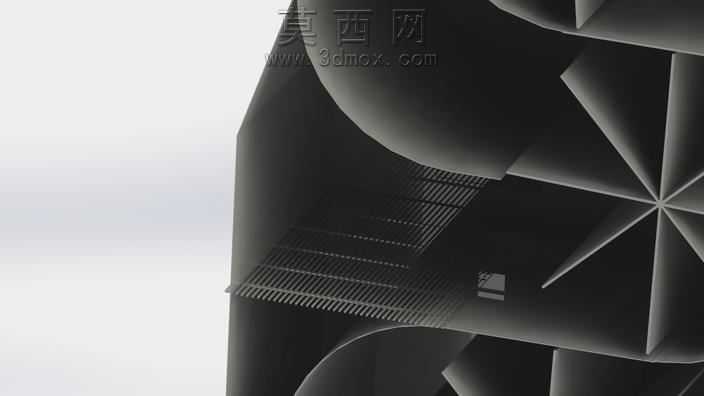

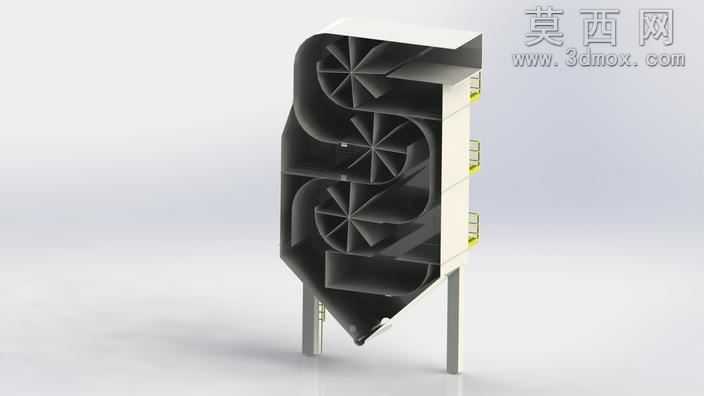

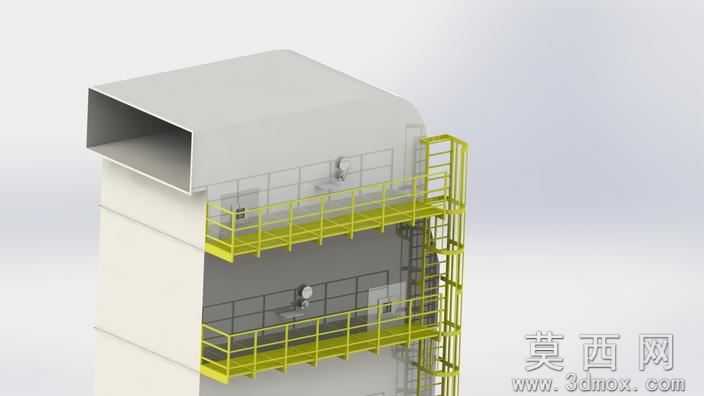

本作品为工业立式干燥过滤设备的三维建模成果，建模过程严格遵循工业设备设计规范，采用自底向上的建模逻辑完成整体结构搭建。首先完成底部锥形灰斗的建模，精准还原锥面倾斜角度、底部排料接口的结构尺寸，确保灰斗部分的物料滑落角度符合实际工况要求，避免物料堆积残留。中部主体采用三层模块化腔体结构设计，每层腔体均预留检修门安装位，建模时精准对齐每层的法兰连接结构，保证层间密封配合的尺寸精度，腔体内部预留过滤组件、干燥组件的安装空间，清晰划分进气、过滤、干燥、排气的功能区域。设备侧面整合直爬梯与三层环形防护护栏结构，建模时还原爬梯的踏步间距、护栏的高度与横杆排布，符合工业设备安全防护的设计标准，爬梯与设备主体的连接支撑结构也做了精细化还原，保证结构的合理性。顶部采用圆弧过渡的封头结构，还原排气接口的位置与尺寸，避免直角结构带来的应力集中问题。设备底部设置四根立式支撑腿，建模时匹配支撑腿的承重结构尺寸，还原支撑腿与主体、地面接触位置的加强结构，保证整体设备的支撑稳定性。材质渲染阶段，主体腔体采用哑光工业灰碳钢材质，还原钢制工业设备的真实质感，爬梯与护栏采用醒目的安全黄涂装材质，区分防护结构与主体结构，检修门、观察口采用金属边框搭配透明视窗材质，清晰展示内部结构层次，底部支撑腿做了金属哑光质感处理，地面添加柔和的投影效果，提升整体渲染的真实感。设计过程中充分考虑设备的实际使用场景，各部件的比例协调，结构连接逻辑清晰，既还原了干燥过滤设备的功能结构，也兼顾了工业设备的安全设计要求，可用于环保除尘、物料干燥过滤领域的方案展示、结构验证等场景。
