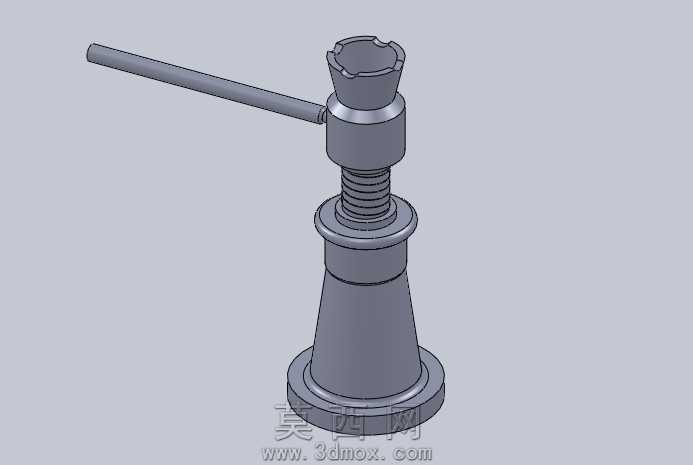

手动螺旋起重千斤顶三维结构设计

本作品为手动螺旋千斤顶的三维参数化建模成果，建模过程严格遵循机械设计规范，先完成整体结构的方案规划，确定以螺旋副传动作为核心顶升动力传递路径，再拆分各个功能零件逐一进行特征构建。首先从底座零件开始建模，采用旋转凸台特征构建锥形承力底座的主体轮廓，对底座底部的安装贴合面做平面度约束，添加圆角特征消除应力集中的锐边结构，赋予底座哑光铸铁材质，还原铸造件的粗糙表面质感，保证底座承载时的结构稳定性。随后进行螺母套筒零件的建模，通过旋转特征构建套筒的锥形外轮廓与内部内螺纹安装腔，在套筒上部添加与撬杆配合的径向通孔特征，对套筒与底座的配合止口做同轴度配合约束，套筒表面做半精车质感的金属材质处理，区分与底座的材质视觉差异。接下来完成核心顶升螺杆的建模，采用扫描特征构建梯形传动螺纹的牙型结构，保证螺纹牙型角、螺距参数符合起重螺旋的设计标准，在螺杆顶部构建带卡槽的顶帽结构，用于适配被顶升物件的底部定位，防止顶升过程中出现滑脱问题，螺杆表面赋予调质处理的合金钢材质，添加细微的车削纹理提升真实感。之后完成撬杆零件的建模，采用拉伸凸台构建长杆状主体，对杆身两端做圆角处理，赋予碳素结构钢的金属材质，还原手动撬杆的表面质感。整体装配过程中严格按照实际装配顺序添加配合约束，底座与螺母套筒采用同轴配合与端面贴合配合，螺杆与螺母套筒添加螺旋副配合，撬杆与套筒的径向通孔采用间隙配合，保证撬杆可灵活转动带动套筒旋转，进而驱动螺杆实现垂直方向的升降动作。建模完成后对整体结构做干涉检查，确认各零件在全行程顶升过程中无结构干涉，通过渲染功能调整场景光照，添加柔和的环境阴影，突出千斤顶各部分的结构层次与金属材质质感，完整还原手动螺旋千斤顶的结构形态与工作原理，可用于机械原理教学、结构方案验证等场景。
