莱克斯样式方形法兰旋转轴承组件

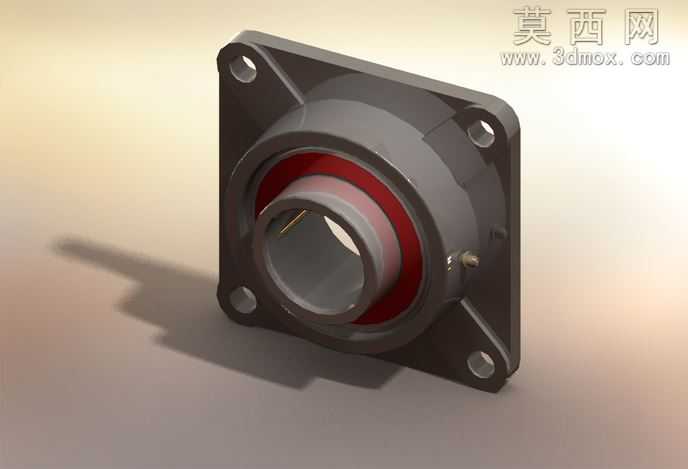

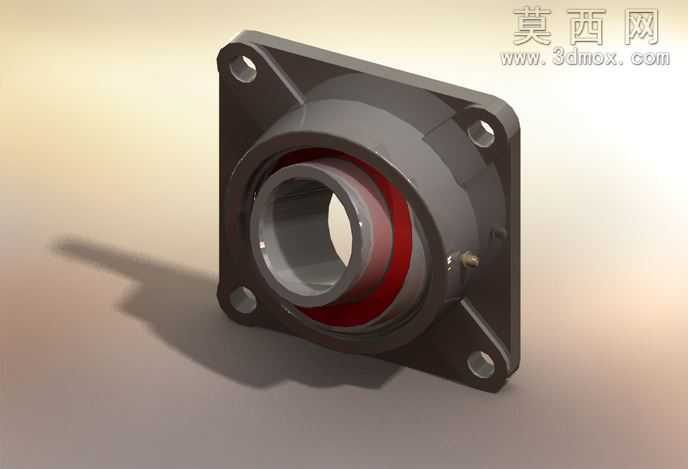

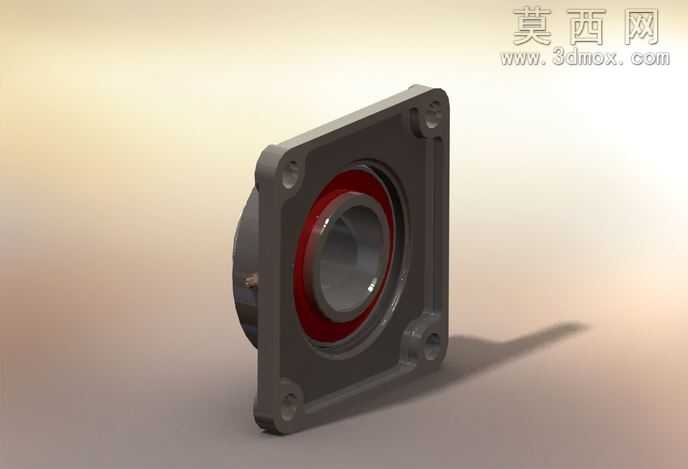

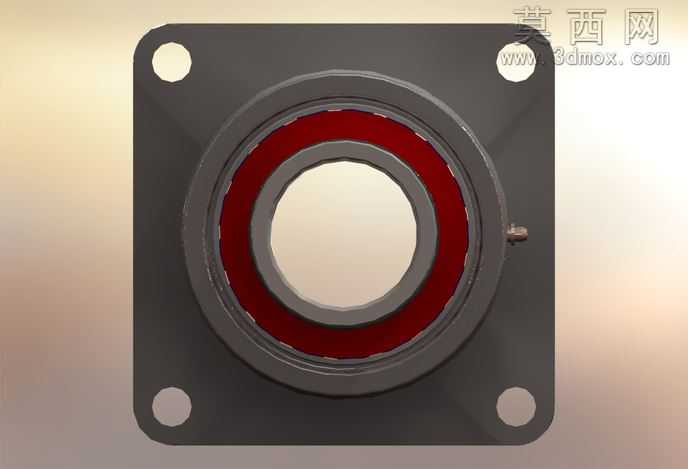

本模型为莱克斯样式方形法兰旋转轴承组件，采用三维参数化建模方式完成全结构复刻，建模过程中严格遵循机械设计标准对各部件尺寸进行比例校准，保证各装配结构的尺寸匹配度符合实际工业产品的公差要求。建模阶段首先完成方形法兰安装座的主体结构搭建，精准还原法兰四个角的沉头安装孔位，孔位的中心距、沉孔深度、通孔直径均参照对应规格轴承的安装标准设定，法兰座的边角做了符合工业铸件特征的圆角过渡处理，避免尖锐棱角的非真实结构表现。轴承内圈与旋转轴配合的通孔做了同轴度约束，保证内圈旋转轴线与法兰安装基准面的垂直度符合轴承安装精度要求，内圈与外圈之间的滚动体容纳腔做了结构简化但保留了密封槽、注油嘴的细节结构，注油嘴的位置设置在法兰座侧方的合理位置，符合实际产品的润滑维护操作逻辑。材质渲染阶段针对不同部件做了差异化材质表现：法兰座采用哑光铸铁材质，调整材质的粗糙度、金属度参数还原铸铁件表面的细微颗粒质感与哑光金属光泽；轴承内圈采用精磨轴承钢材质，表面设置低粗糙度、高反射属性，还原轴承滚道面精磨后的光亮金属质感；内部密封件采用红色丁腈橡胶材质，调整材质的漫反射颜色与低反光属性，区分橡胶件与金属件的视觉差异；注油嘴采用黄铜材质，还原铜质零件的暖调金属光泽。场景渲染采用柔和的工作室三点布光方案，主光源从侧上方投射形成自然的结构阴影，辅助光源补全暗部细节避免结构死黑，背景采用浅米色渐变背景突出轴承主体结构，地面添加微弱的反射效果增强模型的真实感。设计思路上该组件主打便捷安装特性，方形法兰结构可直接通过四组螺栓固定在设备安装面板上，无需额外设计轴承座安装位，能够为旋转轴提供稳定的径向与轴向支撑，适用于各类轻工设备、输送设备的旋转轴端部支撑场景，模型各部件保留了合理的装配间隙，可直接用于装配模拟、机构运动演示等场景，也可作为设备整体设计中的标准支撑部件直接调用。
