手动小型电缆绞车SolidWorks设计模型

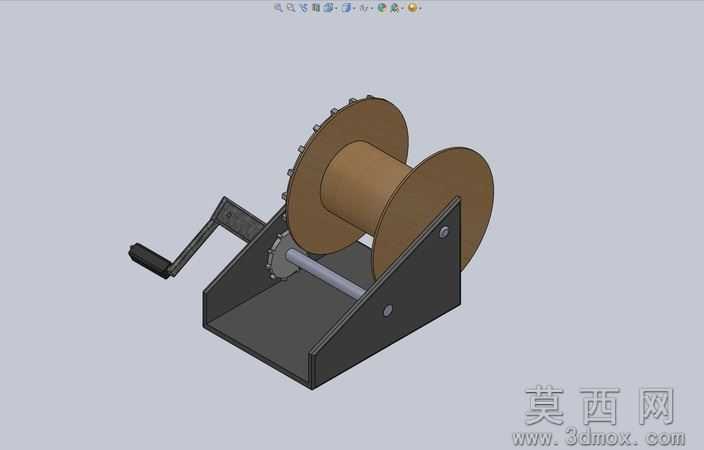

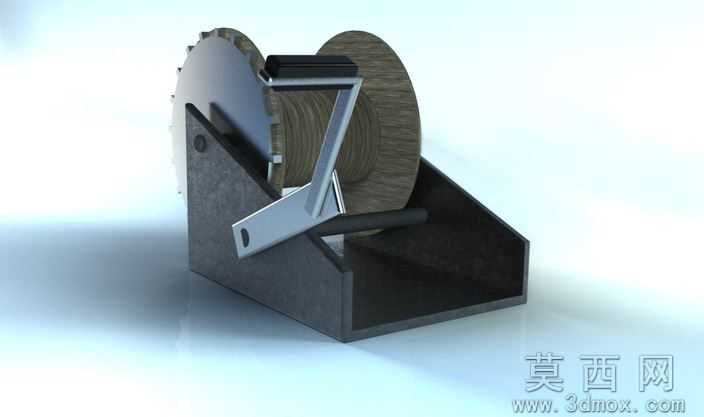

本款手动小型电缆绞车采用SolidWorks2009完成全参数化三维建模，同时输出通用STL格式文件可兼容多数三维查看、3D打印软件，模型完整还原了手动绞车的全部结构细节，可直接用于设计参考、结构演示或小型作业场景的方案验证。建模过程中首先从功能需求出发，该绞车定位为小电缆收纳与手动牵引使用，因此整体采用紧凑的开放式支架结构，底座为一体弯折成型的金属支撑座，通过合理的壁厚与加强折边设计，在控制整体重量的同时保证支撑强度，避免手动摇转时出现结构形变。卷筒部分采用适配小直径电缆的槽型设计，卷筒两侧设置挡边防止电缆在收卷过程中脱出，摇臂结构采用Z型弯折设计，搭配防滑握持手柄，符合手动操作的人机工程学要求，摇转时施力顺畅无卡滞，同时在摇臂与卷筒的连接位置设置了止逆棘轮结构，可防止收卷后的电缆在拉力作用下反向回转，保证作业过程的安全性。渲染阶段采用金属材质搭配哑光漆面效果，支架部分赋予磨砂铸铁材质，还原金属构件的厚重质感，卷筒部分做了木纹纹理的缠绕层模拟，还原电缆收纳时的真实视觉效果，棘轮、手柄等运动部件单独赋予金属光泽材质，清晰区分不同功能部件的材质差异。整体结构设计简洁实用，无冗余零件，所有装配关系完全符合实际机械装配逻辑，转动副、连接位置的配合间隙设置合理，可在SolidWorks中直接完成运动仿真，模拟手动摇转收放电缆的完整动作过程，模型包含完整的零件特征与装配约束，设计者可根据实际使用需求调整卷筒尺寸、支架大小、摇臂长度等参数，快速衍生出适配不同线径电缆、不同牵引载荷的变体绞车设计，也可作为手动卷扬类小型工具的设计参考模板，为同类轻载手动牵引设备的结构设计提供直观的三维参照。
