内置UPS功能的工业控制计算机三维结构

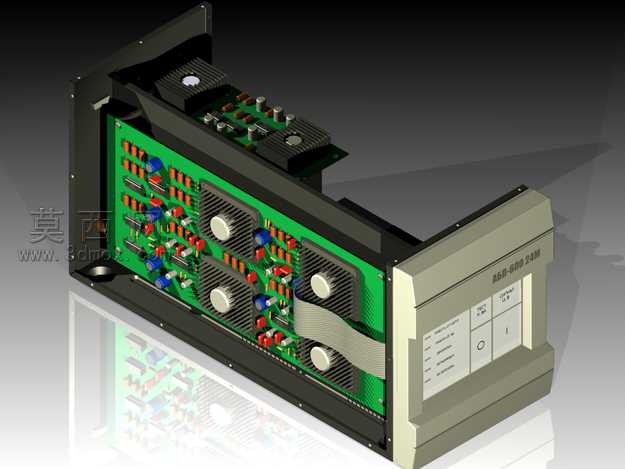

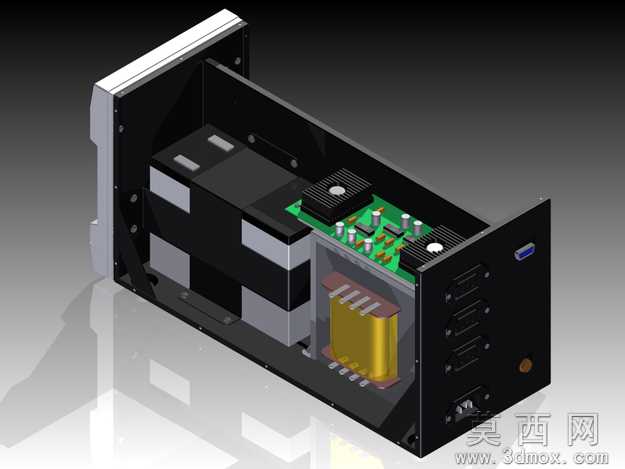

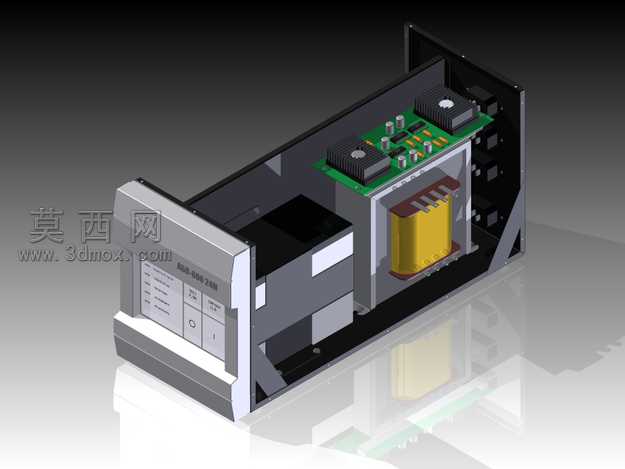

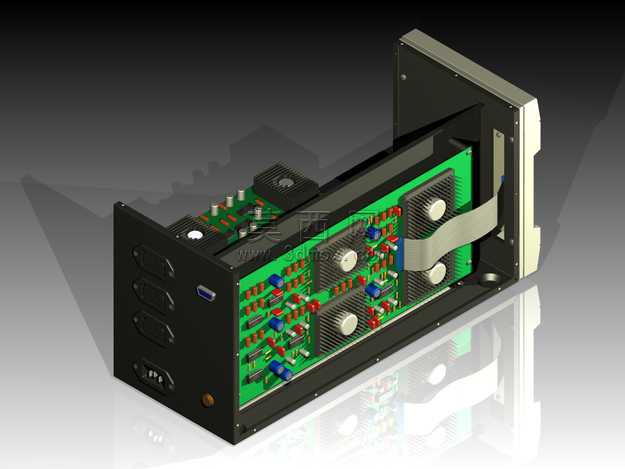

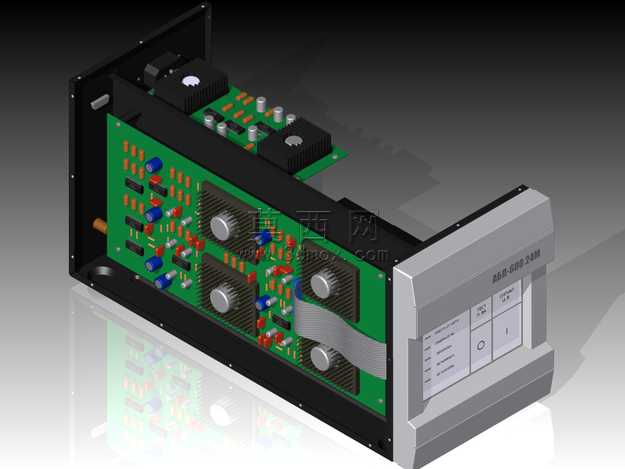

本作品为搭载不间断供电功能的工业控制计算机三维建模成果，建模过程依托Autodesk Inventor平台完成全参数化设计，完整还原了设备从外部机箱到内部核心电路的全部结构细节。外观层面采用标准上架式工控机箱造型，金属外壳做哑光黑色喷塑材质处理，前面板集成多组通讯接口、电源开关与状态指示灯，前面板边缘做倒角工艺处理，避免锐边划伤，机箱侧盖设计快拆式卡扣结构，方便后期运维检修，金属外壳的材质渲染通过调整粗糙度、金属度参数，还原冷轧钢板喷涂后的细腻哑光质感，接口部分的塑料部件做半哑光硬质塑料材质区分，不同材质的光影反射效果经过多轮渲染调试，达到接近实物的视觉表现。内部结构层面，完整搭建了多层PCB电路板组件，板载电容、电阻、散热片、排线接插件等元器件均按照实际工业元件尺寸1:1建模，绿色阻焊层的电路板材质、银色镀锡焊盘、红色蓝色的直插元件、黑色铝制散热片都做了精细化的材质区分，散热片的鳍片结构做了等距阵列建模，还原真实散热结构的通风间隙，连接主板与接口板的扁平排线做了自然弯曲的形态建模，还原装配后的真实走线状态。UPS供电模块集成在机箱内部空余仓位，与主控电路板通过接插件直连，省去外部接线的冗余结构，实现供电模块与主机的一体化集成设计，建模过程中严格遵循工业机箱的装配公差要求，所有部件的装配间隙控制在合理范围内，不存在结构干涉问题。设计思路上，将传统外置式UPS的核心供电电路整合进工控机箱内部，在不额外占用机柜安装空间的前提下，为工业控制计算机提供断电续航能力，避免突发断电造成的工业现场数据丢失、设备异常停机问题，内部电路板的布局充分考虑散热风道走向，发热元件集中布置在风道流通路径上，配合机箱自带的通风结构实现被动+主动结合的散热效果，所有接插件的位置都预留了足够的操作空间，方便生产阶段的装配与后期的元件更换，整体模型经过干涉检查验证，所有部件可实现虚拟装配拆解，能够直接用于生产指导、结构验证与产品展示场景。
