中压环网主单元电气柜体结构设计

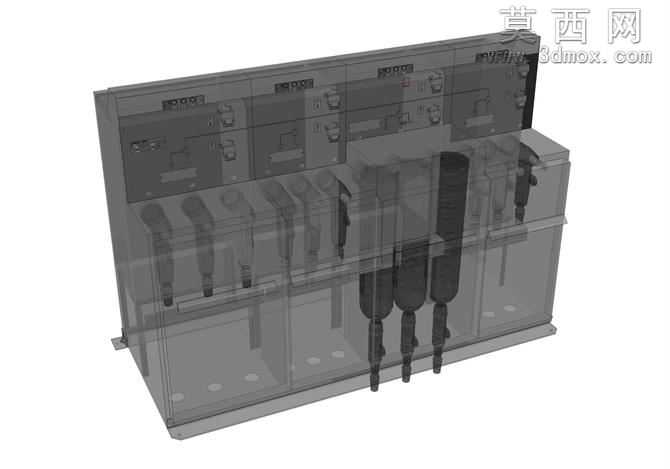

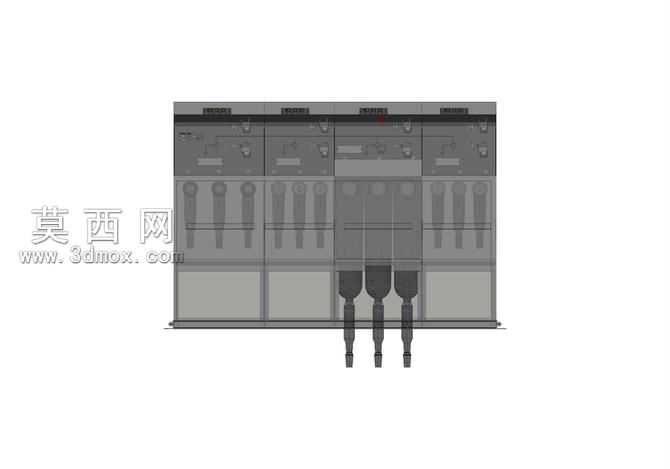

本作品为中压环网主单元电气柜体的三维结构设计，建模过程严格遵循中压配电设备的行业设计规范，先通过草图绘制完成柜体整体框架的轮廓定位，依次搭建底部承载基座、中部元件安装腔、顶部接线排布区的层级结构，对每一层的安装位预留合理的操作与走线空间。建模时针对不同功能部件做了差异化的材质表现：柜体外部壳体采用哑光冷轧钢板材质，调整材质的粗糙度与金属度参数还原工业柜体的磨砂金属质感；内部的绝缘支撑部件采用半透明浅灰色工程塑料材质，通过调整材质透明度参数，可清晰展示内部排布的断路器、隔离开关、接地开关等核心电气元件的安装位置与连接关系；接线端子、操作机构等金属导电部件采用亮面金属材质，区分不同功能部件的视觉层次。结构设计上采用模块化排布思路，将进线单元、出线单元、计量单元等功能模块做独立分区，各模块之间预留绝缘间隔，既符合中压设备的电气安全距离要求，也方便后期的装配检修与元件更换。柜体侧面预留标准化的安装挂孔与进出线开孔，底部设计可调节的支撑固定结构，适配不同场景的安装需求。渲染阶段采用工业产品常用的三点布光方案，主光源模拟车间顶光照明，辅助光源补充柜体侧面与内部的暗部细节，环境光添加柔和的反射效果，让半透明材质的内部结构展示清晰，同时保留金属壳体的真实反光质感，整体模型完整还原了中压环网主单元柜体的装配关系与结构细节，可用于配电设备方案展示、安装教学演示、结构优化验证等场景，各部件的尺寸参数均参照行业通用标准设定，具备实际生产参考价值。
