DIY微型涡轮喷气发动机结构设计

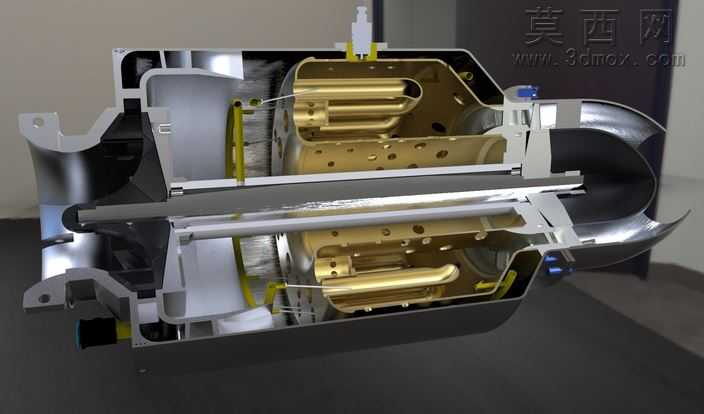

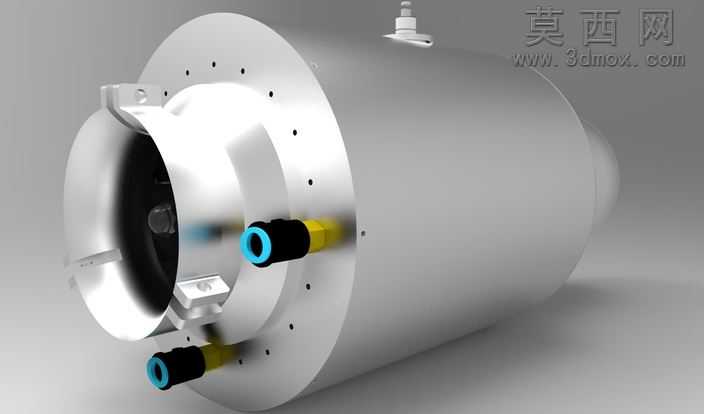

本作品为DIY微型涡轮喷气发动机的三维建模设计成果，建模过程依托三维参数化设计软件完成，整体采用自顶向下的设计思路，先梳理微型涡喷的核心工作逻辑，将整体结构划分为进气段、压气机段、燃烧室段、涡轮段与尾喷段五大核心模块，再逐一对每个模块的零部件进行精细化建模。建模阶段严格遵循微型涡喷的实际工作原理，对进气机匣的导流曲面、压气机叶轮的叶型角度、燃烧室的喷油嘴安装位、涡轮导向器的流道曲面、尾喷管的收敛型面都做了精准的参数化还原，所有零部件的装配间隙、配合公差都按照小型动力装置的实际加工要求进行预留，保证模型可直接对接后续的3D打印或小批量机加工流程。材质渲染阶段，针对不同零部件的实际工况赋予对应材质：发动机主体机匣采用航空铝合金材质，调整金属粗糙度参数模拟机加工后的哑光金属质感，表面的安装孔、定位凸台都做了细节倒角处理，还原真实零件的加工特征；油路接口部分采用黄铜接头搭配蓝色橡胶密封环的材质组合，通过调整材质的反射率与粗糙度，区分金属接头的亮面质感与橡胶密封圈的哑光弹性质感；进气口的内部支撑结构采用不锈钢材质，模拟高温工况下的金属色泽。整体渲染采用影棚级柔光布光，通过主光源勾勒发动机的圆柱曲面轮廓，辅助光源补全暗部细节，让机匣表面的安装孔位、油路接口、定位卡扣等细节都清晰呈现，同时通过环境光遮蔽效果强化零部件之间的装配层次，让整体模型的真实感大幅提升。设计过程中重点考量了DIY制作的可行性，对核心受力部件的壁厚做了针对性优化，既保证结构强度满足高转速工作需求，又尽可能控制整体重量，同时将油路接口设计为快插式标准结构，方便爱好者自行组装调试，所有零部件的安装定位都设计了对应的卡扣与定位销，降低组装过程中的对位难度。模型完整还原了微型涡喷的外部装配特征，包括机匣表面的散热孔排布、点火器的安装座、传感器的固定位等细节，能够直观呈现微型涡轮喷气发动机的整体构造与装配逻辑，既可以作为小型动力装置研发的参考原型，也适合作为航模动力改装、机械原理教学的可视化展示载体，帮助爱好者快速理解涡喷发动机的工作逻辑与结构组成。
