航空活塞发动机配套HKS中冷器结构设计

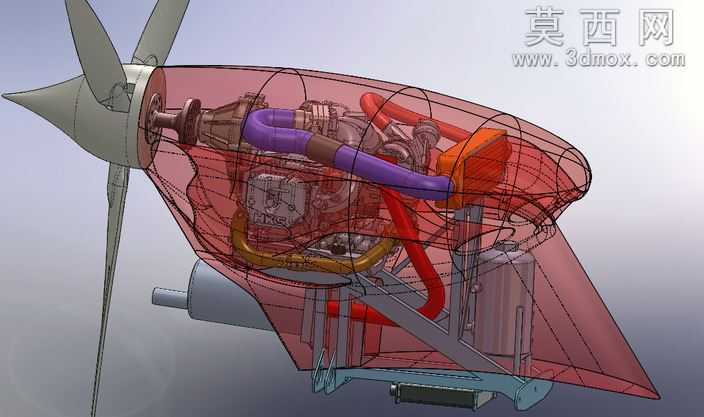

本作品为适配轻型航空活塞发动机的HKS中冷器三维结构设计，建模过程依托参数化三维设计环境完成，整体采用透明化外壳渲染方案，清晰呈现内部管路、增压组件与散热核心的装配关系。建模阶段首先完成发动机前端螺旋桨、减速机构的基准定位，以此为基础搭建中冷器的安装支架结构，确保中冷器本体与发动机缸头、增压涡轮的安装位完全匹配，避免出现运动干涉。材质设置上，外部整流罩采用半透明红色工程塑料材质，兼顾轻量化展示需求与内部结构可视性；增压进气管路采用紫色耐热橡胶材质模拟，回油与冷却管路采用红色耐油橡胶材质，金属支架、涡轮壳体、散热芯体采用不同粗糙度的金属材质区分，螺旋桨叶片采用哑光碳纤维复合材质，缸体散热鳍片采用铸铝材质，通过材质参数的精细调整还原各部件的真实质感。结构设计上，中冷器采用风冷式核心结构，进气端对接涡轮增压器的压缩空气出口，经过散热芯体降温后通过紫色管路接入发动机进气歧管，配套的安装支架采用三角支撑结构，在航空发动机振动工况下保证连接强度，同时预留了散热气流的流通通道，避免中冷器自身散热受阻。设计过程中重点考量了航空动力单元的轻量化需求，在保证中冷器散热面积满足增压空气降温要求的前提下，尽可能压缩结构体积，减少不必要的突出结构，适配轻型飞机机头的流线型整流罩轮廓；同时对管路走向进行了优化，减少进气弯折角度降低进气阻力，所有管路接口位置都预留了标准卡箍安装位，方便后续实际装配与维护。渲染阶段采用工作室柔和光源，通过半透明外壳的光影折射效果，清晰展示内部管路的连接逻辑、中冷器芯体的排布方式以及与周边发动机部件的位置关系，完整呈现整套动力单元中冷系统的布局方案，可作为轻型航空发动机改装、中冷系统匹配设计的参考模型。
