Vesa MIS-D 100终端设备安装支架结构

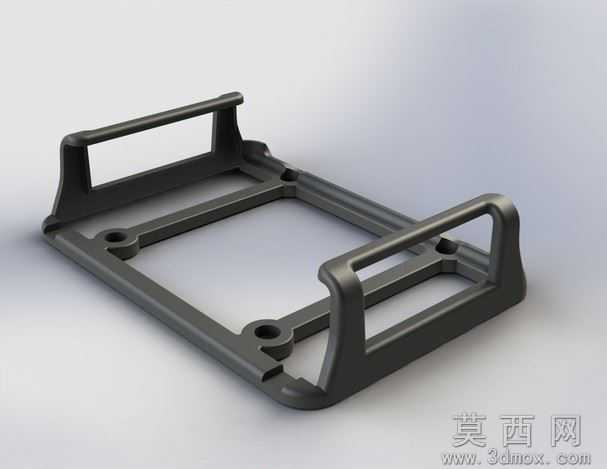

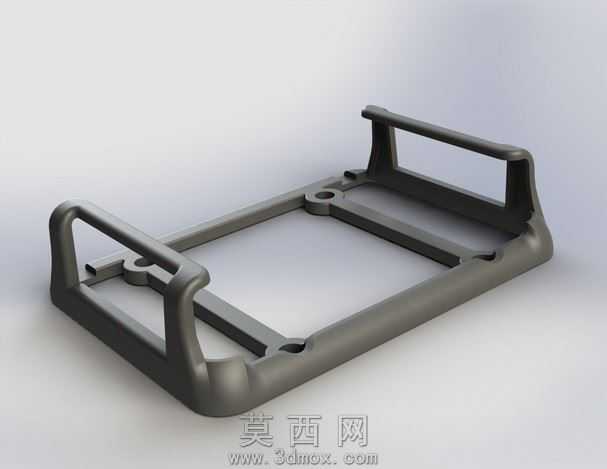

本模型为符合Vesa MIS-D 100标准的视频电子终端安装支架，建模阶段以标准安装尺寸为核心基准，先完成整体框架的轮廓草绘，严格遵循标准规定的安装孔位间距、框架承重边界尺寸进行参数化设定，确保后续安装适配性。建模过程中先构建底部承托平面的基础实体，通过拉伸、切除命令完成承托面的定位孔、限位槽结构，孔位边缘做了适配安装螺丝的倒角处理，避免安装时出现应力集中问题。两侧的握持防护栏采用扫掠命令生成，先绘制护栏的走向路径与截面轮廓，扫掠后对护栏与框架主体的衔接位置做圆角过渡处理，既提升结构强度，也避免尖锐边角划伤设备或操作人员。框架中部的加强筋结构通过对称建模完成，筋条厚度根据承重需求设定，与主体框架一体化生成，保证整体结构的抗形变能力，在设备安装后可有效分散承重，避免长期使用出现框架弯折变形。材质渲染阶段选用哑光磨砂硬质工程塑料材质，调整材质的粗糙度、反射参数模拟实际注塑件的表面质感，对边角位置做细微的光影强化，突出结构的立体感与成型质感。渲染时采用柔和的漫反射光源，从斜上方打光凸显框架的结构层次，清晰呈现各部位的衔接关系、孔位位置与加强筋布局。设计思路上完全贴合视频电子设备终端的安装使用需求，整体框架采用开放式结构，既可以对终端设备起到周边防护、承托固定的作用，也不会遮挡设备的接口与散热区域，两侧的护栏结构同时兼顾搬运握持、安装对位的功能，标准孔位的设计可直接适配对应规格的壁挂、桌面安装组件，无需额外进行尺寸修改即可投入生产或装配验证，模型完整还原了支架的所有结构细节，包括安装孔的沉台设计、护栏的弧度过渡、加强筋的排布逻辑，可直接用于结构验证、装配模拟或生产参考。
