双足步行机器人机械结构设计方案

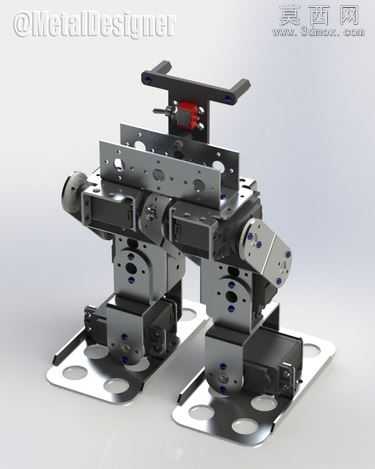

本作品为双足步行机器人的完整机械结构三维建模成果，建模过程严格遵循机械装配逻辑，对每一处连接结构、安装位都做了精准的尺寸约束，确保所有零部件可直接对接生产加工流程。建模阶段从整体机架布局入手，采用分层堆叠的金属板材作为主体承载结构，板材上预先规划了舵机安装孔位、走线槽位、连接件固定孔，所有孔位的位置公差、孔径尺寸都参照标准舵机与微型紧固件的参数设定，避免出现装配干涉问题。渲染环节采用哑光金属材质模拟铝合金机架的质感，对舵机外壳做了哑光工程塑料的材质区分，金属板材的边缘做了轻微倒角处理还原真实机加工的细节，底座支撑板上的镂空圆孔既做了减重结构的呈现，也通过光影效果突出金属板材的厚度质感，整体渲染光影柔和，清晰展现各部件的装配层次与结构关系。结构设计上采用对称式双足布局，每条腿部设置多组舵机安装位，可实现髋部、膝部、踝部的多自由度转动，满足双足行走的动作需求；顶部预留的提手结构方便搬运调试，足部的大面积支撑板采用带圆角的矩形设计，增大与地面的接触面积提升站立稳定性，板材之间采用微型螺丝与铜柱连接，既保证结构强度也方便后期拆装调试、更换零部件。设计思路围绕开源创客教育场景展开，整体结构模块化程度高，所有舵机安装位采用通用规格，方便爱好者根据需求更换不同扭矩的舵机，也可在此基础上扩展加装传感器、控制板等电子元件；机架的镂空设计在保证结构刚性的前提下尽可能减轻整体重量，降低舵机的负载压力，提升行走动作的流畅度与续航表现，各转动关节处都预留了足够的活动间隙，避免动作过程中出现结构磕碰、卡滞的问题，可直接用于双足机器人的原型制作、教学演示与二次开发。
