三通法兰式工业阀门结构设计模型

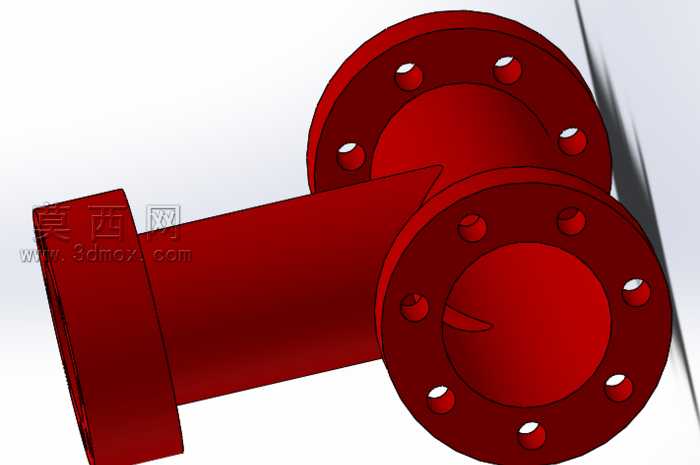

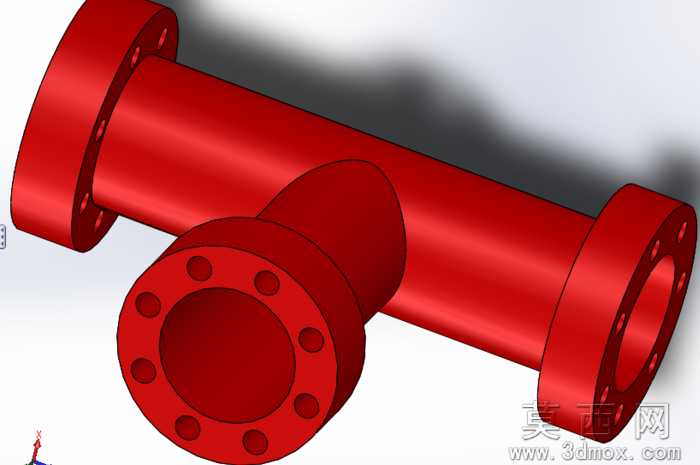

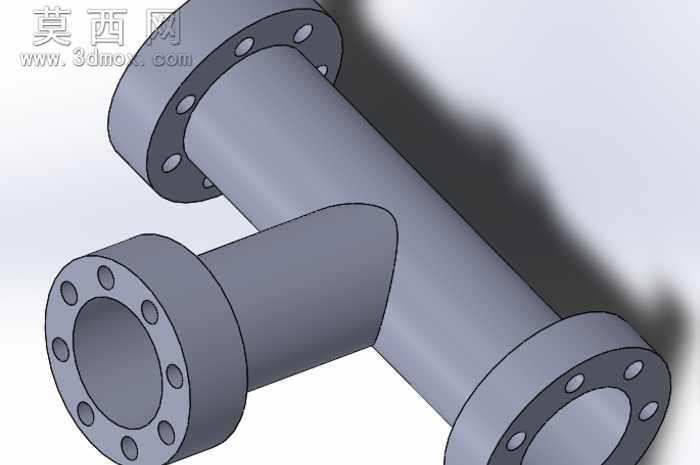

本模型为三通法兰式工业阀门，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循工业阀门的通用设计规范，对各部分结构尺寸进行了合理的比例把控，确保模型结构符合实际生产的尺寸逻辑。建模初期先梳理阀门的整体结构组成，将模型拆分为阀体主体、法兰连接端、内部流道三个核心模块，通过草图绘制、拉伸凸台、旋转切除等基础建模命令完成主体轮廓的搭建，针对法兰端的螺栓孔结构，采用圆周阵列的方式完成均匀排布，保证每个螺栓孔的位置精度与间距一致性，避免出现孔位偏移的问题。材质设置上，阀体部分赋予金属红漆材质，模拟工业阀门常用的防锈涂装效果，通过调整材质的粗糙度、反射度参数，还原金属漆面的哑光质感，同时对法兰端面、螺栓孔内壁等机加工面单独设置金属原色材质，区分涂装面与加工面的视觉差异，提升模型的真实感。渲染阶段采用柔和的工作室光源，通过多光源角度布置避免模型出现大面积死黑区域，同时添加轻微的环境反射效果，让金属材质的质感表现更加自然，模型展示角度选取斜向视角，可同时呈现两个法兰连接端与阀体主体的结构形态，清晰展示三通结构的流向特征。结构设计上，阀体采用等径三通结构，三个连接端均采用标准法兰连接形式，法兰盘厚度、螺栓孔数量与孔径均参考通用法兰标准进行设计，可匹配对应通径的工业管道安装需求，阀体流道部分做了圆弧过渡处理，减少流体在管路转向处的阻力损失，阀体壁厚根据常规工业阀门的承压要求进行合理设置，保证结构强度满足低压管路的使用需求。整体建模过程注重结构的合理性与细节的还原度，没有多余的冗余特征，各部分结构衔接自然，可用于工业阀门的结构展示、管路布局模拟以及相关教学演示场景。
