多联手动控制液压集成阀组结构设计

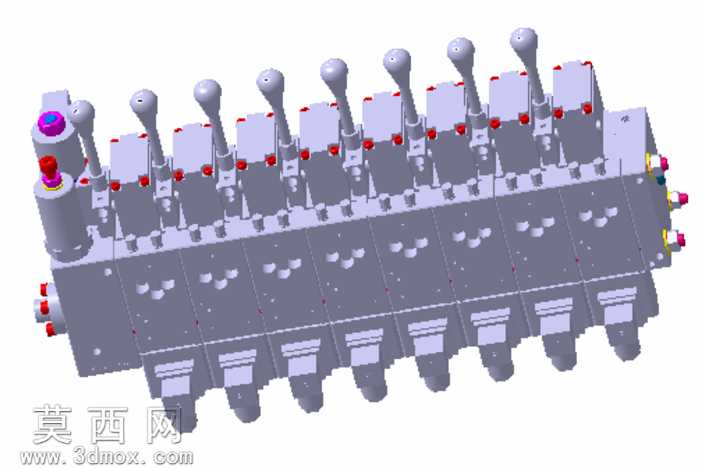

本作品为多联手动控制液压集成阀组的三维设计成果，建模阶段采用参数化特征建模方式完成整体结构搭建，首先构建阀组的公共集成阀块基体，以长方体基体作为所有阀件的安装载体，在基体上精准排布每一路换向阀的安装孔位、流道开孔、密封槽结构，保证各联阀件的安装同轴度与流道连通精度。每一路手动换向单元均独立建模，包含操作手柄、阀芯定位套、复位弹簧腔、阀芯密封组件、端部端盖等细分结构，手柄采用符合人体工学的球形握持端造型，建模时通过曲面放样完成手柄的顺滑过渡造型，避免尖锐棱角带来的操作不适感；阀芯与阀孔的配合部分按照液压阀的常规配合公差预留建模间隙，还原真实装配的配合关系。阀组端部的调压、测压辅助阀件单独建模，包含不同颜色标识的调压旋钮、测压接头，通过色彩区分不同功能的外接端口，方便后续装配与管路对接时的功能识别。材质渲染阶段，阀块主体采用铸钢哑光金属材质，还原液压阀件常用的铸钢毛坯加工后的表面质感；操作手柄采用哑光工程塑料材质，模拟工业操作件常用的酚醛塑料握持质感；密封端盖、端口堵头采用亮面金属镀锌材质，端部的功能标识旋钮采用红、紫等差异化亮色工程塑料材质，通过材质与色彩的区分清晰呈现阀组不同部件的功能属性。结构设计上采用集成式布局，将多联换向阀集成在同一阀块上，减少外接管路的连接点，降低液压系统的泄漏风险，每联阀的操作手柄沿阀块长度方向等距排布，保证操作时各手柄之间留有足够的操作间距，避免操作干涉；阀块侧面预留统一的进出油口、工作油口法兰安装面，方便与液压系统的管路进行标准化连接，端部的辅助阀件集中布置在阀组的端侧，方便调压、测压操作的开展。整体建模过程严格遵循液压阀组的实际设计逻辑，所有结构特征均对应真实液压元件的功能需求，没有冗余的装饰性结构，完整还原了手动多路集成阀组的装配关系与结构细节，可用于液压系统原理演示、阀组结构教学、产品改型设计参考等场景。
