法兰式手动球阀工业三维设计作品

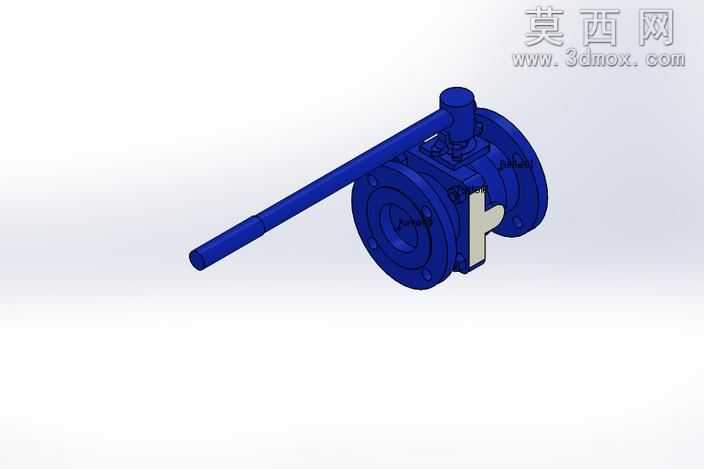

本作品为法兰连接式手动球阀的三维建模成果，建模过程依托三维机械设计软件完成，整体建模严格遵循ISO相关尺寸标准，还原了手动球阀的完整结构与装配关系。建模初期先梳理球阀的核心组成逻辑，将整体结构拆分为阀体、球体、阀杆、操作手柄、法兰连接端、密封组件几个独立模块，分别进行零件建模再完成整体装配，确保各零件间的配合公差符合工业阀门的实际设计要求。材质渲染阶段针对不同零件的实际工业材质做了区分设置：阀体部分采用铸钢材质的哑光金属质感，还原工业阀门铸造成型后的表面肌理，表面做了均匀的深蓝色涂装效果模拟工业阀门的防腐漆层；操作手柄采用同色系金属涂装，加长杆的结构做了符合人机操作的比例调整，手柄与阀杆的连接位置做了卡位结构的细节还原，确保手柄转动时可带动阀杆同步完成球体的90度回转动作；密封件部分采用浅色工程塑料材质，清晰区分金属结构与密封组件的位置，直观展示球阀的密封结构布局。结构设计上完整还原了法兰式球阀的双侧法兰连接结构，法兰盘上的螺栓孔位按照标准法兰的孔距、孔径做了等比例建模，可直接对接同规格的工业管路；球体部分做了中空流道的结构设计，流道直径与公称通径匹配，阀杆与阀体的连接位置做了密封填料函的结构细节，还原实际阀门的防泄漏设计；操作手柄的长度经过力矩核算，确保手动操作时可轻松完成阀门的启闭动作，手柄端部做了圆滑过渡处理，避免操作时的锐角磕碰。整体建模过程中对所有零件的倒角、圆角等工艺细节做了还原，避免出现不符合机械加工要求的尖锐棱角，装配完成后做了干涉检查，确保各活动部件在启闭转动过程中无结构干涉，可直观演示球阀从全开到全闭的完整动作过程，模型结构严谨，细节完整，可用于阀门产品的结构展示、管路系统的装配模拟以及相关工业设计的参考使用。
