多列滚动体结构轧辊轴承三维设计

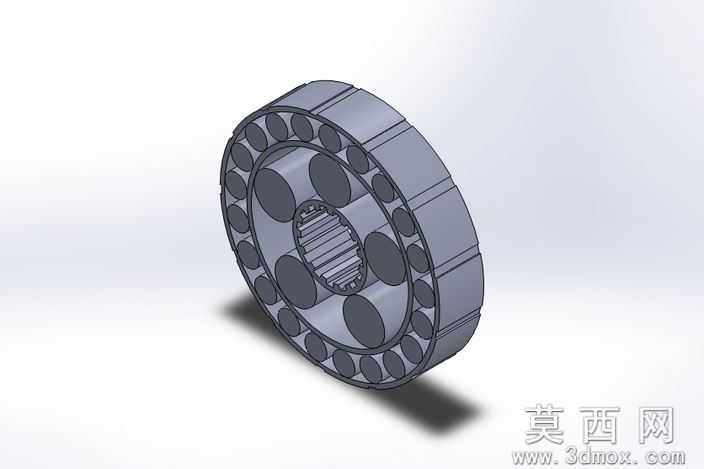

本轧辊轴承三维模型采用SolidWorks软件完成全参数化建模，建模过程严格遵循轧机轴承的实际设计规范，从内圈花键结构到外圈承载面、多层滚动体排布均按照真实尺寸比例构建，保证模型结构的准确性与可参考性。建模阶段首先完成内圈基准特征创建，内圈设置有花键孔结构，用于与轧辊轴端实现周向固定，传递轧制过程中的大扭矩载荷，花键齿形采用渐开线齿廓，通过软件的草图阵列、拉伸切除特征完成齿形构建，保证齿形参数符合传动配合要求。随后构建中间保持架与多层滚动体结构，模型采用多列滚动体排布设计，包含大直径圆柱滚子与小尺寸辅助滚子两层排布，大滚子作为主承载结构承担轧制过程中的径向重载，小滚子辅助优化轴承回转过程中的受力分布，降低滚动体与滚道之间的接触应力，提升轴承在重载工况下的使用寿命。保持架采用兜孔结构设计，通过圆周阵列特征完成所有兜孔的均匀排布，保证每颗滚动体都能被稳定限位，避免回转过程中出现滚动体歪斜、相互摩擦的问题。外圈采用厚壁环形结构设计，建模时对外圈滚道做了圆角过渡处理，减少应力集中现象，匹配轧机工作时承受冲击载荷的使用场景。材质渲染阶段，对轴承整体赋予合金钢材质效果，调整金属材质的粗糙度、反射率参数，模拟经过精加工的轴承钢表面质感，对滚动体部分适当提高反光度，体现滚动体表面的高精度磨削加工效果，渲染时添加柔和的环境光与定向光源，投射出自然的软阴影，清晰展现轴承各层结构的层次关系，直观呈现多列滚子的排布逻辑与整体装配关系。设计过程中重点考量了轧辊轴承重载、低速、多冲击的工况特点，通过多列滚动体的结构设计提升轴承的径向承载能力，内圈花键连接的设计保证了扭矩传递的可靠性，整体模型结构完整，各零件之间装配关系清晰，无干涉问题，可用于轧机设备的结构展示、轴承选型参考以及相关机械设计的教学演示场景，能够直观展现这类重载轴承的内部构造与设计逻辑。
