复刻 Jawa250353 摩托引擎块三维结构设计

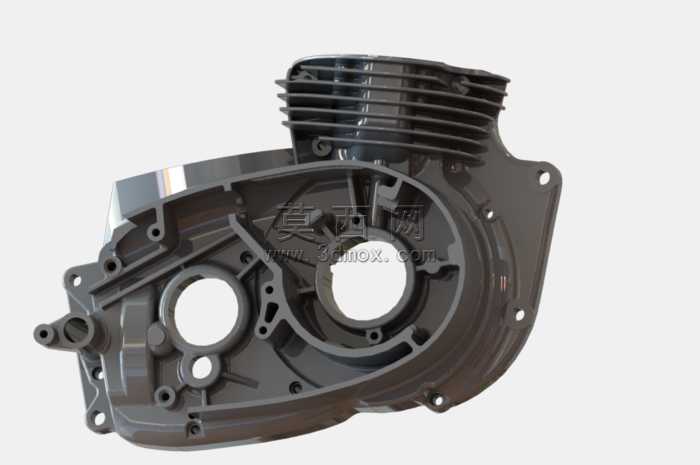

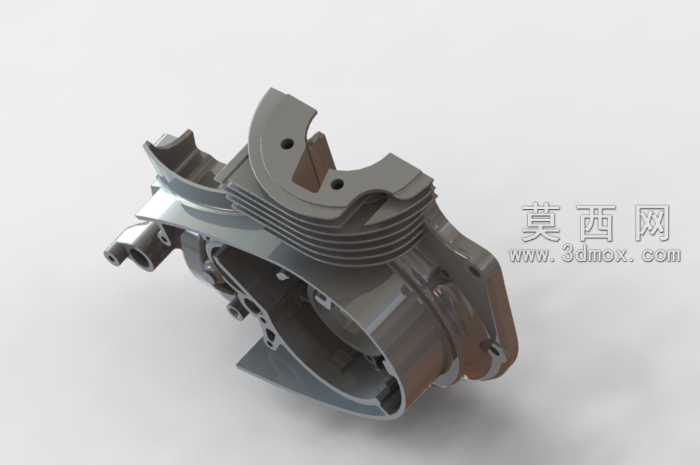

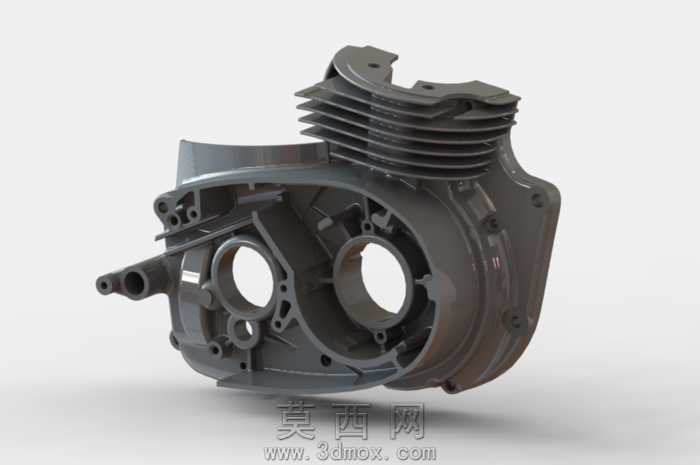

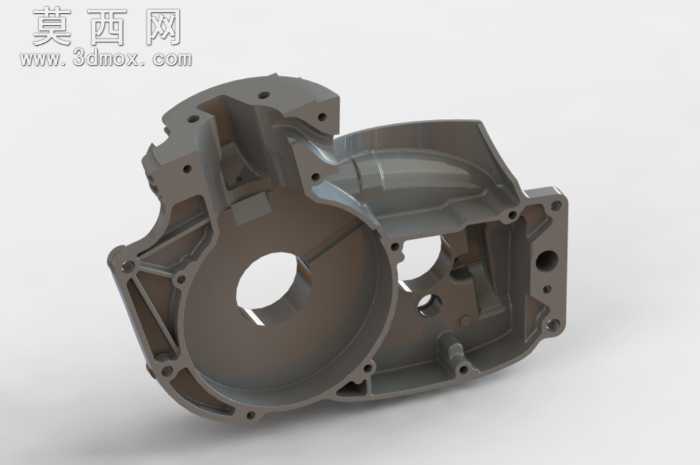

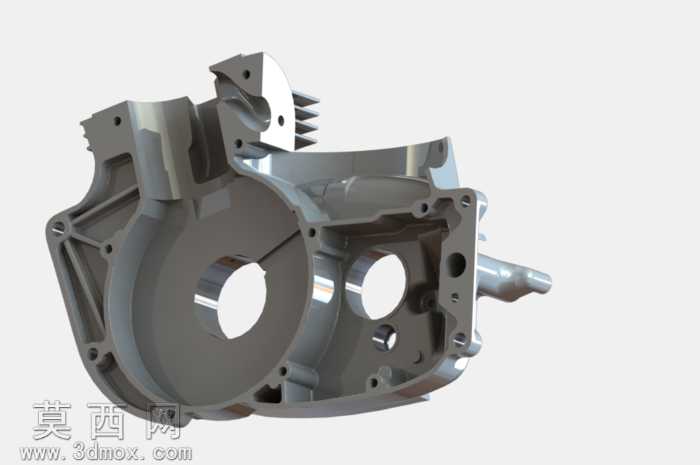

本次三维建模以1961年款Jawa250353摩托车引擎块为还原对象，在建模前期先对该款老式引擎的实物结构进行了完整的拆解测绘，梳理出缸体散热鳍片、曲轴腔安装位、变速轴预留孔、壳体连接螺孔、侧边安装支耳等全部结构的尺寸参数与位置关系，确保建模还原度贴合原厂实物的设计逻辑。建模过程中采用实体建模与曲面建模结合的方式，首先搭建引擎块的主体基体轮廓，对缸体部分的多层平行散热鳍片采用阵列特征完成建模，保证每一片鳍片的厚度、间距、倾斜角度完全一致，还原老式风冷引擎的散热结构特征；针对曲轴腔、凸轮轴安装位等内部腔体结构，采用抽壳与布尔运算结合的方式完成腔体切削，精准控制各腔体的壁厚与衔接过渡，避免出现结构干涉的问题。对于壳体表面分布的各类安装孔，先定位所有孔位的中心坐标，区分通孔、螺纹孔、定位销孔的不同尺寸参数，通过孔特征批量完成建模，同时对孔位周边的加强筋结构做了精细化处理，还原老式铸件壳体的加强筋布局，保证结构强度表现的设计还原。材质与渲染阶段，为模型赋予了压铸铝合金的材质属性，调整材质的粗糙度、金属度参数还原老式引擎壳体经使用后的哑光金属质感，对壳体加工面做了轻微的高光区分，体现铸件毛坯面与机加工面的质感差异；渲染时采用侧方柔光打光，既凸显散热鳍片的层叠结构立体感，也清晰展现内部腔体的轮廓与各安装位的结构细节。整个建模过程重点还原了该款引擎块的分体组装逻辑，所有连接位的卡扣、螺孔对位精准，可支持后续的引擎整体虚拟装配，完整复现这款经典老式摩托引擎壳体的全部结构细节，为老式摩托修复、动力结构研究提供精准的三维数字模型参考。
