伊兹摩托车后轮总成结构三维设计

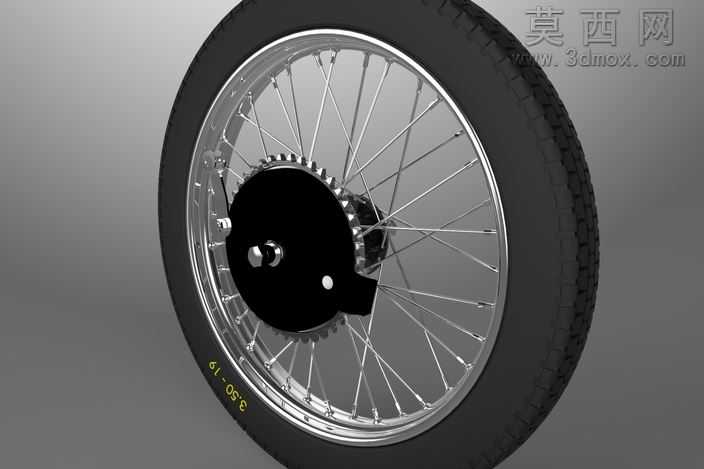

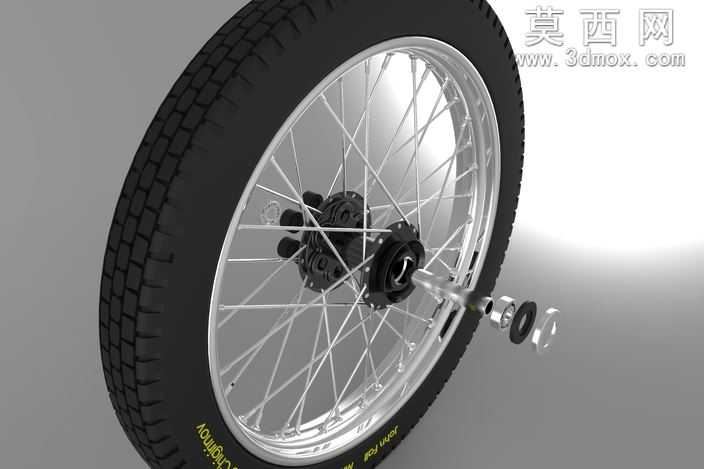

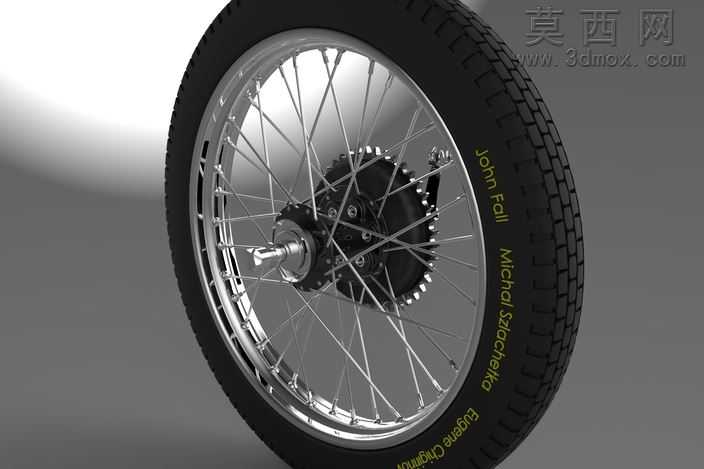

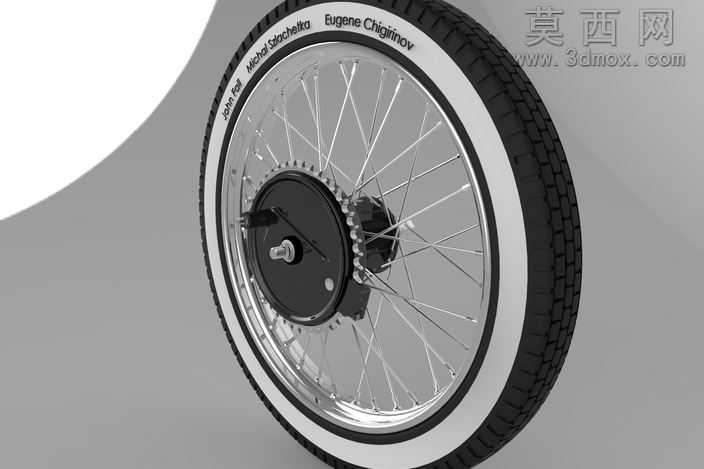

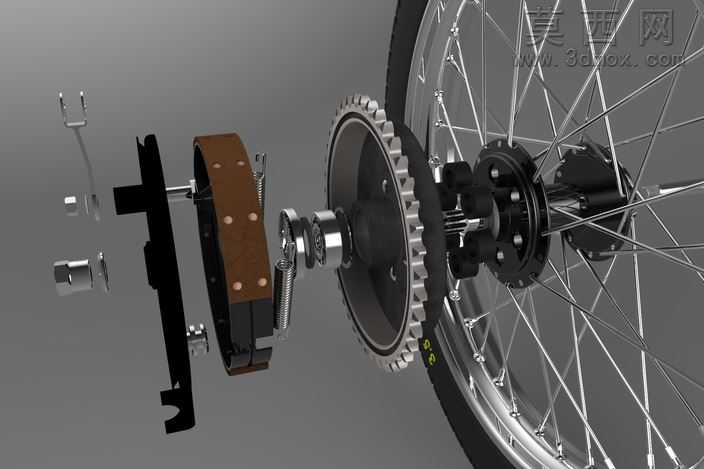

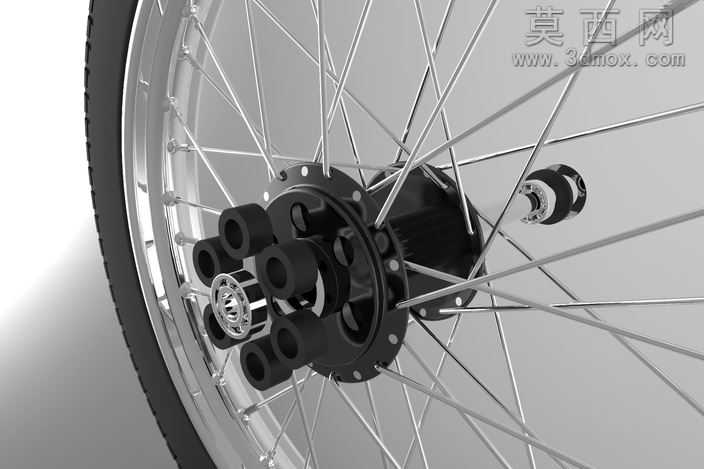

本作品为摩托车后轮总成的精细化三维建模成果，建模过程严格遵循摩托车后轮系统的真实机械逻辑，完整还原了后轮从轮体到传动、制动模块的全部装配关系。建模阶段以真实摩托后轮的工程尺寸为基准，首先完成钢丝辐条式轮圈的搭建：逐根匹配辐条的排布角度与张紧固定结构，还原轮圈与轮毂的辐条连接点位，确保轮体的辐条交叉排布符合真实辐条轮的力学支撑逻辑，轮圈边缘预留轮胎安装的限位结构，还原金属轮圈的边缘倒角与装配卡槽。传动模块部分，精准建模大尺寸从动链轮的齿形轮廓，还原链轮与轮毂座的螺栓固定点位，匹配链轮与轮毂之间的定位衬套结构，确保链轮的传动中心与后轮轴的回转中心完全重合，还原链轮齿面的啮合弧度与安装定位台阶。制动系统采用鼓刹结构进行完整建模：分别构建两个弧形制动蹄块，还原蹄块表面的摩擦片材质分层结构，蹄块一端的固定转轴孔、另一端的凸轮驱动卡槽都做了精准的尺寸匹配，同时建模回位弹簧的螺旋结构与挂接点位，还原制动状态下蹄块外张、松开状态下弹簧拉回蹄块的运动逻辑，配套的制动底板、固定拉杆、轴套、锁紧螺母等细小零部件都逐一完成建模，不遗漏任何装配细节。后轮轴部分按照阶梯轴的真实结构建模，匹配不同位置的轴径变化，还原轴上的键槽、螺纹段、轴承安装位的尺寸，对应位置的轴承、轴套、锁紧垫片都按照装配关系逐一匹配，确保所有零部件的装配间隙符合机械设计的公差要求。渲染阶段针对不同部件匹配对应材质：轮圈、辐条、链轮、后轮轴等金属部件采用镀铬或钢材材质，调整金属反光度与表面粗糙度还原金属质感；制动蹄块的摩擦片采用耐磨复合材料材质，还原其哑光粗糙的表面特性；回位弹簧采用弹簧钢材质，还原金属线材的表面光泽；制动底板等结构件采用发黑处理的钢材材质，还原深色哑光的金属表面效果。整体装配完成后可清晰展示后轮的动力传递路径、制动工作原理，所有部件可支持拆解查看内部结构，可用于摩托车结构教学、改装设计参考、机械原理演示等场景，建模过程中反复核对各部件的干涉情况，确保虚拟装配状态下无部件冲突，完全符合真实机械结构的装配逻辑。
