可调式窗户滑动摩擦制动限位装置

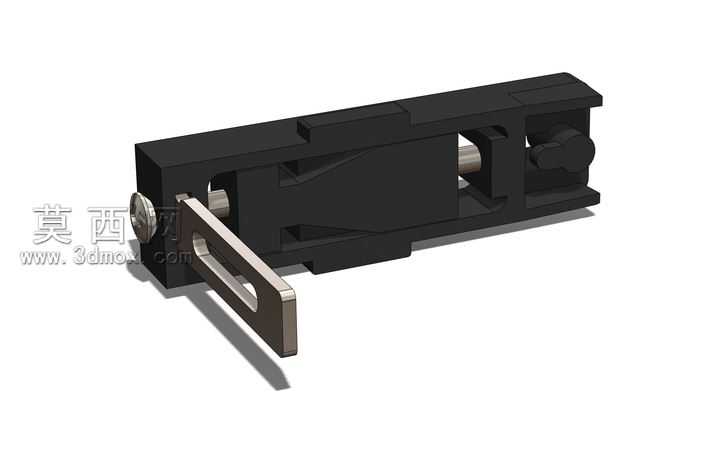

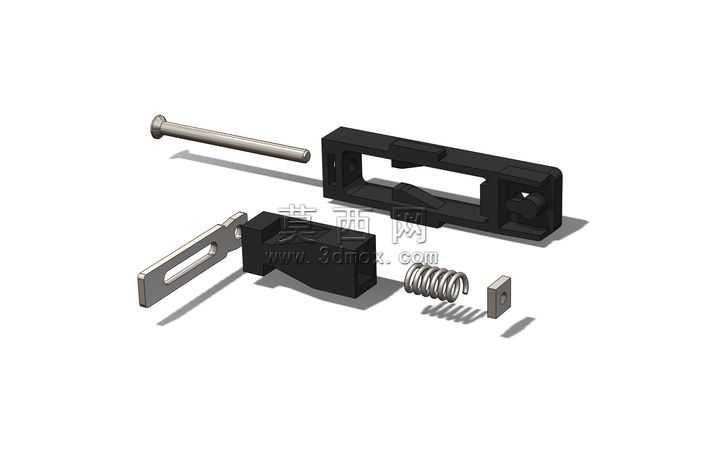

该三维模型采用SolidWorks完成全参数化建模，整体结构围绕窗户滑动摩擦制动的核心功能展开，建模过程中对各零部件的配合公差做了严谨设定，确保虚拟装配状态下各运动部件无干涉、动作逻辑符合实际使用需求。模型主体外壳采用硬质工程塑料的材质设定，渲染时赋予哑光黑色磨砂质感，还原民用窗用五金件的常见外观表现；伸出的锁止拨片采用金属材质设定，渲染时添加了金属拉丝纹理与轻微倒角反光效果，金属销轴部分做了亮面金属质感处理，区分不同部件的材质属性，让整体渲染效果层次分明。结构设计上，该装置采用内置摩擦块的滑动锁紧逻辑，外壳为整体式腔体结构，内部预留摩擦块滑动腔与销轴安装位，拨片与内部摩擦块通过销轴联动，当拨片扳动至锁止位置时，内部摩擦块向外顶出，与窗户滑轨侧壁产生足够静摩擦力，实现窗户开启位置的固定，避免垂直开启的窗户出现自行滑落、位置偏移的问题；拨片复位时摩擦块收回，解除锁紧状态，窗户可顺畅滑动调整开度。设计思路上，该装置参考了民用窗用限位器的通用安装尺寸，整体外形做了窄边化处理，可适配多数常见的推拉窗、上悬垂直开启窗的滑轨安装空间，摩擦制动的结构相比传统卡扣式限位，支持任意开度的无级限位，无需对应预设卡槽位置，使用灵活性更强；同时内置的摩擦块预留了磨损补偿余量，长期使用出现摩擦损耗后仍可保持足够锁紧力，该结构逻辑也可拓展应用到其他需要滑动位置锁定的通用机械场景，建模时对所有圆角、安装孔位、配合接触面都做了细节还原，可直接用于结构验证、3D打印样件制作或者五金件开模的参考依据，渲染阶段采用了柔和的工作室光源，清晰呈现装置的外部轮廓与拨片的操作形态，直观展示产品的使用状态。
