教学用建筑施工模拟实训装置设计

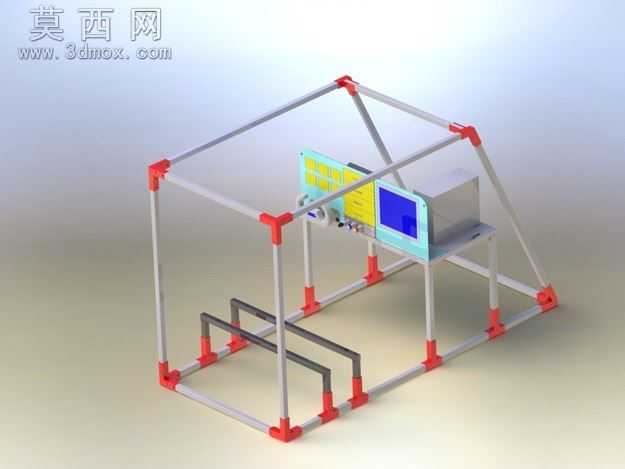

本作品为面向建筑施工教学场景设计的模拟实训装置三维模型，整体采用模块化框架式结构搭建，建模阶段优先以参数化草图绘制基础杆件轮廓，通过拉伸、扫描特征生成各段框架杆件，再通过装配约束完成整体骨架的拼接，确保各杆件连接位置的尺寸精度符合实际管件拼接的公差要求。模型的框架主体采用银灰色哑光金属材质模拟工业铝型材或精益管质感，节点连接件采用醒目的亮红色硬质塑料材质，通过材质色彩的强对比清晰区分杆件与连接部件，便于观察整体框架的节点分布与受力逻辑。框架内部设置分层置物操作台，台面上搭载模拟施工管控的功能模块，包含带黄底标识的操作面板、蓝色显示屏模块、灰色设备箱体，各模块均通过圆角处理弱化尖锐棱角，贴合教学实训设备的安全设计要求；框架前部设置三级阶梯式扶手结构，采用深灰色金属材质，模拟施工场景的上下通行辅助结构，扶手与主框架的连接位置做了加厚处理，还原实际工装的加固设计逻辑。渲染阶段采用柔和的漫反射环境光，搭配弱阴影效果突出模型的结构层次，避免过强反光遮挡框架内部的部件细节，材质参数调整上适当降低金属材质的反射率，还原实训设备常用的磨砂喷塑表面质感，红色连接件则适当提高色彩饱和度，让节点位置更具辨识度。设计思路上围绕教学演示的核心需求，将真实建筑施工场景的管控台、框架防护结构、通行辅助结构做等比例缩小简化，既保留施工场景的核心结构特征，又去除冗余的复杂细节，方便教学过程中清晰展示施工临时设施的搭建逻辑、功能分区布局，可用于建筑施工安全、临时设施搭建相关课程的演示教具，模型各部件均保留独立的建模特征，支持后续根据教学需求调整框架尺寸、增减功能模块，具备较强的可编辑性与拓展空间。
