带保护臂径向钻孔工装夹具结构设计

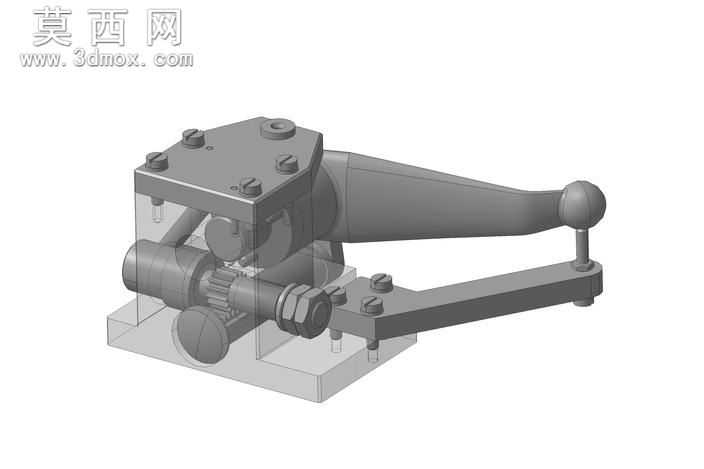

本模型为手动式径向钻孔专用工装，整体采用三维建模软件完成全参数化设计，建模过程中严格遵循机械加工工装的设计规范，对各零部件的装配间隙、运动行程、定位精度均做了精准的参数约束，确保模型可直接转化为生产加工图纸。模型整体采用半透明渲染方式呈现内部传动结构，外部壳体赋予半透明磨砂工程塑料材质，直观展示内部齿轮传动、凸轮锁紧、杠杆联动的完整结构，运动部件如操作手柄、夹紧压块、钻套定位座均赋予哑光金属材质，表面做细腻的喷砂质感处理，紧固件如内六角螺栓、锁紧螺母采用镀锌亮面金属材质，通过材质区分清晰展现各部件的功能属性与装配层级。结构设计上，该工装以方形底座为安装基准，底座上设置定位型腔用于装夹待加工工件，上方通过四根立柱连接上盖板形成稳定的框架支撑结构；操作端采用长手柄带球头的设计，符合人体工程学施力角度，手柄通过转轴连接内部齿轮传动组，将手柄的摆动转化为下方凸轮的旋转运动，凸轮旋转时推动压块完成工件的径向夹紧，同时联动侧向的保护臂结构，保护臂在夹紧到位后自动滑移至钻孔加工区域旁，既可以阻挡钻削过程中的切屑飞溅，也能作为定位基准辅助校准钻头的进给位置，钻套位置设置可换式钻套孔，适配不同直径的钻头加工需求，钻套与定位型腔的同轴度公差在建模时严格控制在0.02mm以内，保证径向孔的加工位置精度。设计思路围绕小批量零件的径向孔加工场景展开，摒弃复杂的气动、液压夹紧结构，采用纯机械手动联动结构，无需外接动力源即可完成装夹、定位、防护的一体化操作，整体结构紧凑，操作流程简单，工人仅需扳动一次手柄即可完成工件夹紧与保护臂就位，大幅降低径向钻孔工序的装夹辅助时间，同时保护臂结构可有效避免钻削过程中钻头崩断、切屑飞溅带来的安全隐患，兼顾加工效率与操作安全性。建模过程中对所有运动部件做了干涉检查，模拟手柄从松开到夹紧的全行程运动，确保各部件运动过程中无卡滞、无碰撞，所有配合面均设置合理的公差配合，转动副位置预留润滑间隙，保证工装长期使用的可靠性。
