四驱小车底盘结构3D打印设计方案

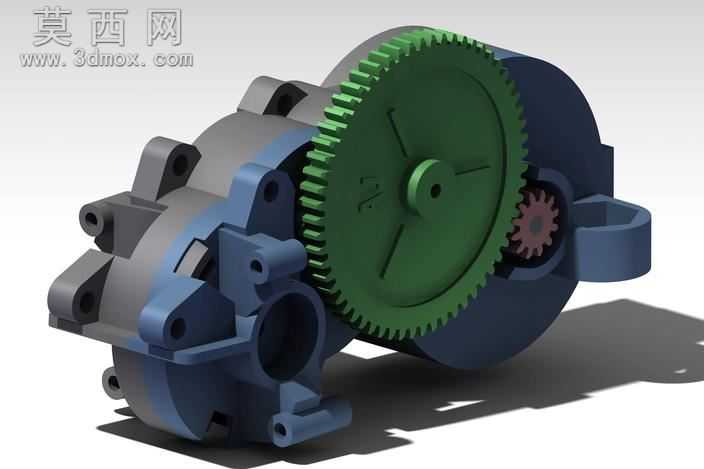

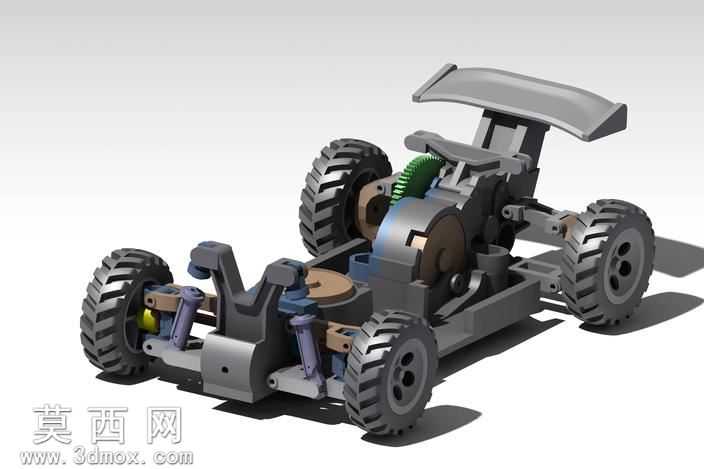

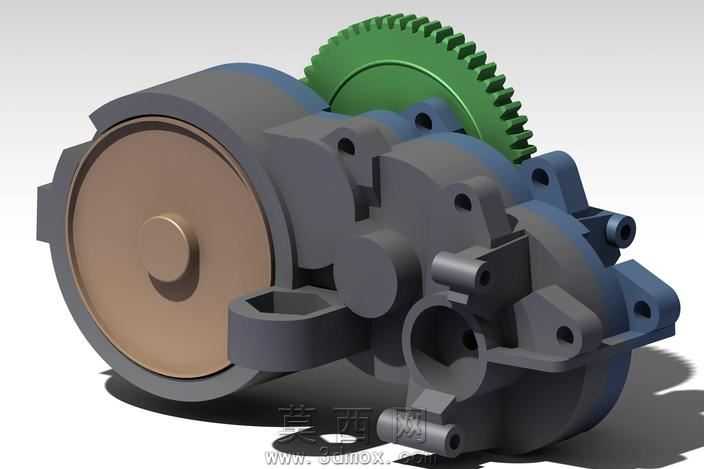

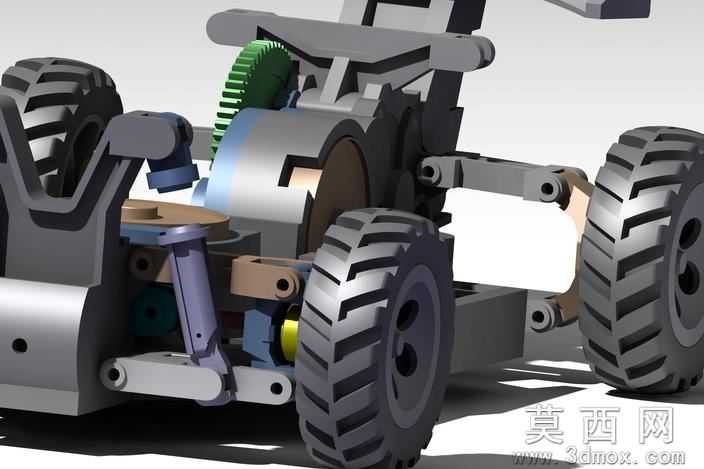

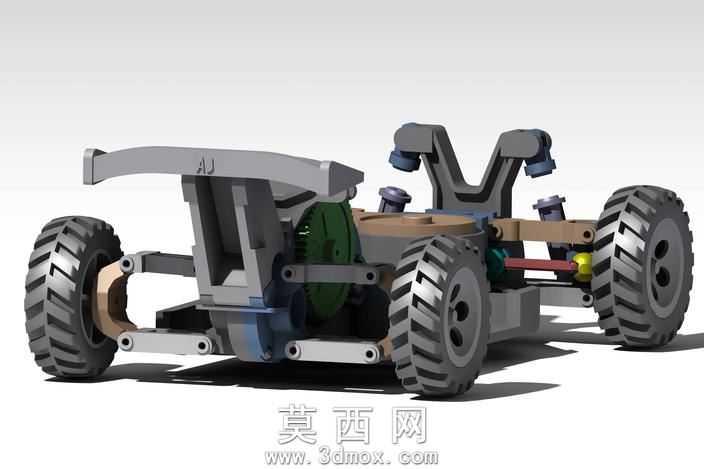

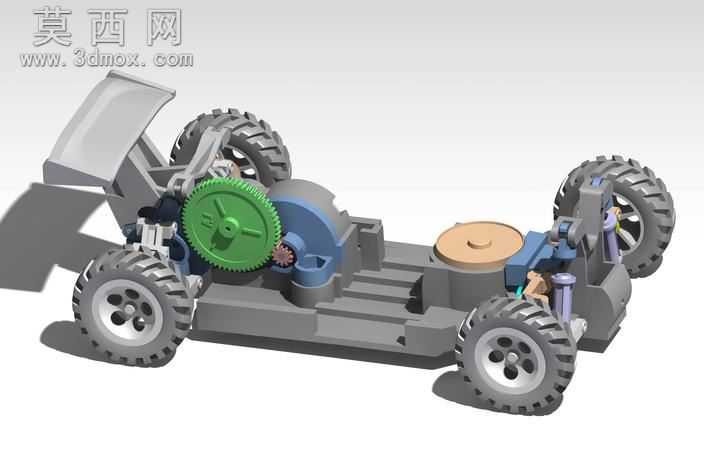

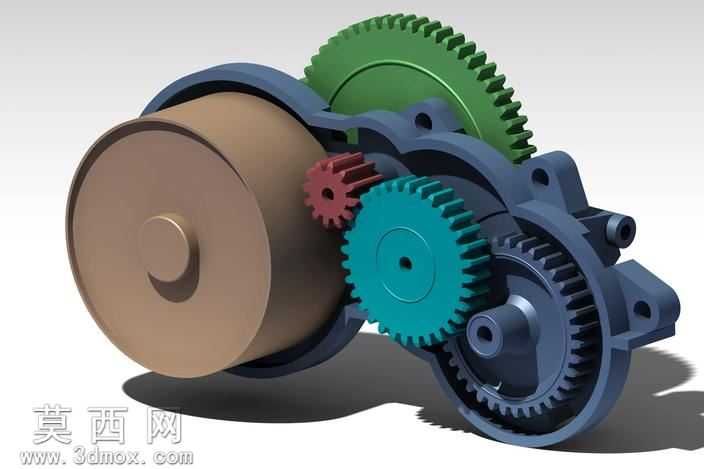

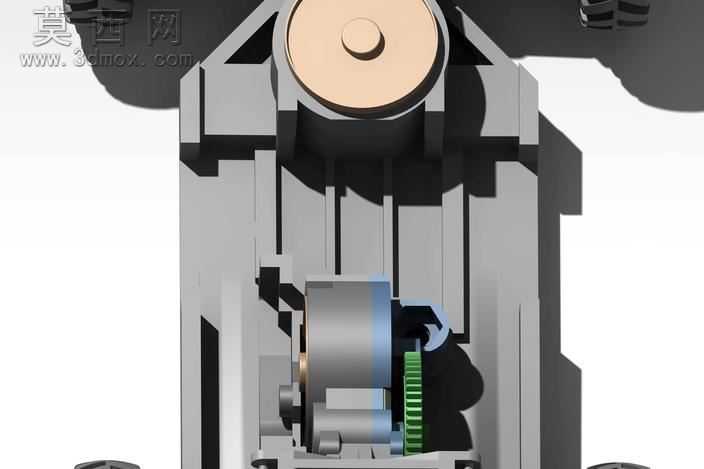

本作品为面向3D打印制作的小型四驱小车底盘三维设计，整体建模过程围绕可打印性、装配合理性与运动可靠性展开，在三维建模阶段对所有零件做了适配FDM3D打印的壁厚优化，将最小壁厚控制在1.2mm以上，同时对所有装配孔位预留了0.2mm的打印公差，避免打印后出现装配过紧无法组装的问题。渲染阶段采用哑光工程塑料材质模拟3D打印PLA耗材的表面质感，对金属传动部件赋予磨砂金属材质，减震阻尼部件使用半哑光橡胶材质，尾翼部分采用亮面硬质塑料材质，通过光影调整清晰展现底盘各部分的层级结构与装配关系。结构设计上，整车采用四轮独立悬挂布局，每个车轮搭配独立的减震阻尼结构，可在行进过程中吸收路面颠簸带来的冲击力；中部传动区域设计了齿轮啮合传动结构，可将动力均匀传递至四个车轮，保证四驱动力输出的稳定性；前部设置了转向联动结构，可实现前轮的同步转向动作，后部加装了固定式尾翼结构，兼顾造型辨识度与高速行进时的下压力提升效果。设计思路上，整体采用模块化拆分思路，将底盘分为车架主体、悬挂组件、传动齿轮组、车轮组件、尾翼组件多个独立模块，每个模块均可单独打印后完成组装，无需额外的复杂支撑结构，降低3D打印的难度与耗材损耗；同时对所有活动连接部位做了间隙优化，保证组装后悬挂可顺畅伸缩、齿轮可平稳啮合、转向结构可灵活转动，既满足学术项目中对小型移动载具底盘的结构验证需求，也可直接打印组装作为小型遥控赛车的底盘使用，整体结构紧凑，零件集成度高，在有限的尺寸内整合了行走、传动、减震、转向多个功能系统，充分体现了3D打印工艺在复杂一体化结构制作上的优势。
